12V30A与24V15A开关电源结构设计

　　在桌面级数控设备、小型加工装置以及商用照明系统的配电环节，这类AC转直流的封闭式开关电源是核心供电部件，日常接触最多的场景就是桌面3D打印机的整机供电、小型CNC雕刻机的驱动供电、大功率LED灯组的恒压供电，这类负载普遍对供电稳定性有一定要求，同时设备安装空间紧凑，对电源的体积、安装方式、散热能力都有明确的工程约束。

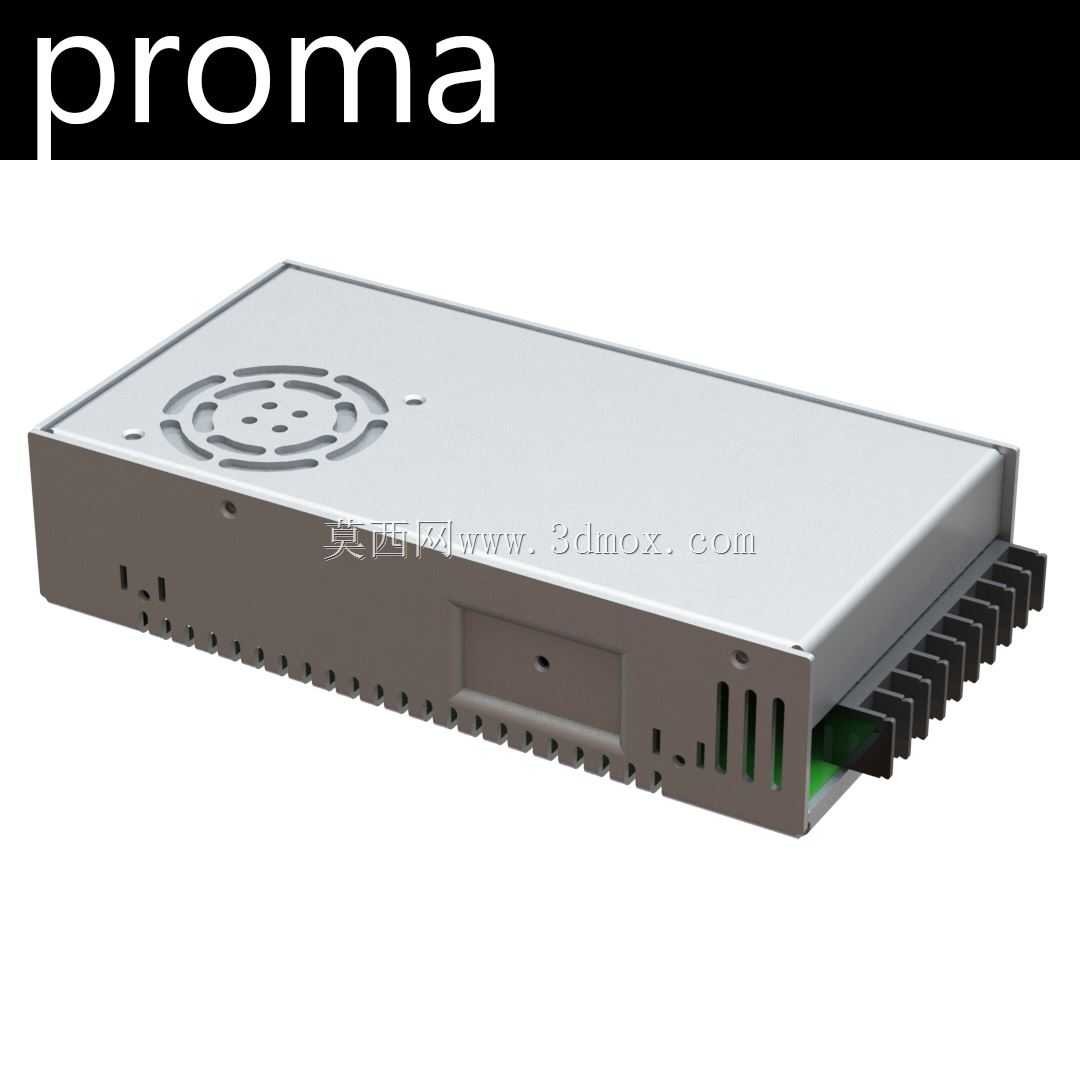

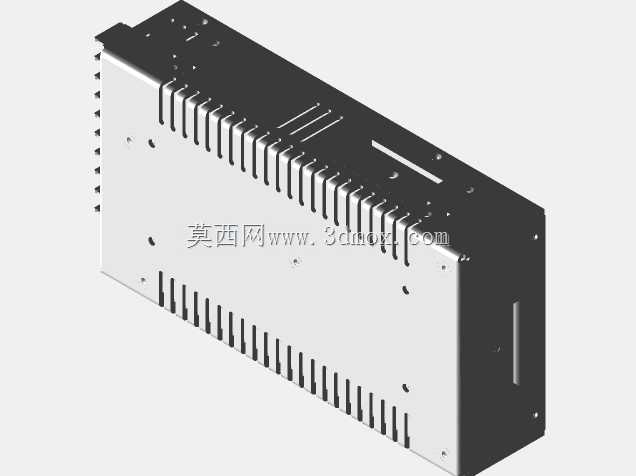

　　从结构设计逻辑来看，这款电源采用全封闭金属壳体设计，上盖为一体式冲压镀锌钢板，表面做哑光喷塑处理，既可以屏蔽内部功率器件工作时产生的电磁干扰，避免对周边数控设备的信号传输造成影响，也能阻挡加工场景中常见的金属碎屑、切削液雾、粉尘进入电源内部，降低电路短路失效的概率。上盖表面预留的圆形格栅通风位，直接对应内部功率器件的散热风道位置，配合壳体侧边的条状通风槽，形成自然对流的散热路径，不需要额外加装散热风扇就能满足额定负载下的温升要求，减少了风扇转动带来的振动和积灰问题，适配长时间连续运行的工业场景。

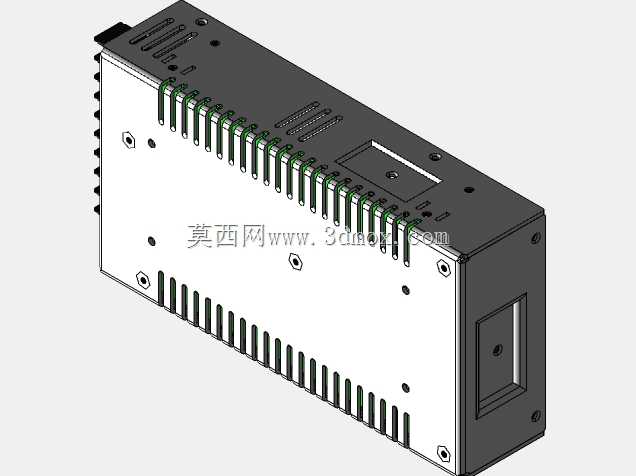

　　壳体一侧排布的齿状散热鳍片是结构设计的重点，鳍片与内部功率管、整流桥等发热器件通过导热硅脂直接贴合，将器件工作产生的热量快速传导到壳体外部，鳍片的齿间距、齿高都经过热仿真校核，既保证足够的散热面积，又不会因为齿距过小导致加工场景中的粉尘堆积堵塞散热通道。壳体两端的安装固定位预留了标准的沉头螺丝孔，支持水平台面安装和垂直壁挂安装两种方式，安装孔位的间距符合工业开关电源的通用安装尺寸规范，可以直接替换同功率等级的其他品牌电源，不需要重新在设备机架上打孔调整，降低设备改装和维护的成本。

　　从接口布局来看，电源的输入输出端子全部设置在带散热鳍片的一侧，强电输入与弱电输出端子之间做了凸起的隔离筋，避免接线时误碰造成短路，端子采用螺丝压接式设计，可以适配0.5到2.5平方毫米的多股铜芯线，满足大电流输出下的载流要求，不会因为接线接触电阻过大导致端子发热。壳体侧面预留的多个小尺寸开孔是状态指示灯的透出位，正常工作时绿色指示灯亮起，出现过流、过压保护时指示灯熄灭，方便设备运维人员快速判断电源工作状态，不需要拆解设备测量电压。

　　在实际选型适配时，需要注意这款电源的安装边界：整体为扁平长方体结构，厚度方向尺寸控制在50毫米以内，可以塞进3D打印机的底座型材空腔、CNC设备的电控箱侧边夹层，不会占用过多的设备内部空间；接线端需要预留至少30毫米的走线弯曲空间，避免线缆弯折角度过大导致绝缘层破损；散热鳍片一侧需要预留至少20毫米的通风间隙，不能直接贴靠在封闭的钣金壁上，否则会影响对流散热效果，导致电源过热触发保护。

　　针对不同的负载场景，这款电源的两个输出规格可以覆盖大部分小型工业设备的供电需求：12V30A规格可以给3D打印机的热床、加热头、步进驱动同时供电，24V15A规格可以适配主轴功率更高的小型CNC雕刻机，以及大功率的LED工业照明灯带，输出端的稳压电路可以保证在负载从0到额定值波动时，输出电压偏差控制在5%以内，避免因为电压波动导致步进电机丢步、LED灯频闪、控制板复位等问题。壳体的边角做了小圆弧冲压处理，没有尖锐的钣金毛刺，安装接线时不会划伤操作人员的手部，也不会刮破周边的线缆绝缘层，细节处理符合工业电气设备的安全设计规范。
