玉米高粱谷物去皮加工设备三维设计

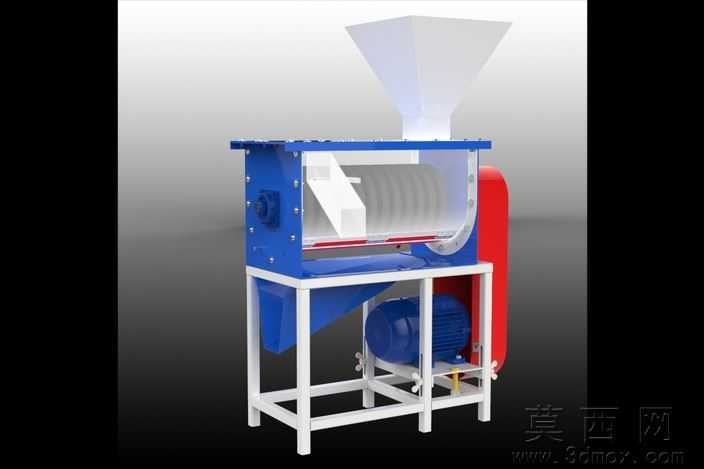

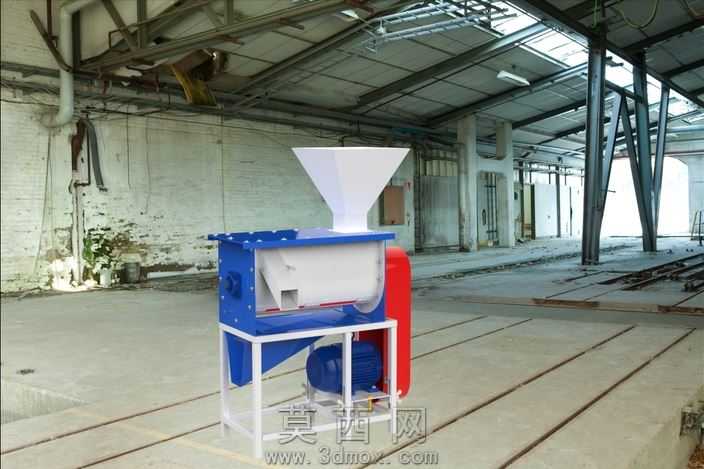

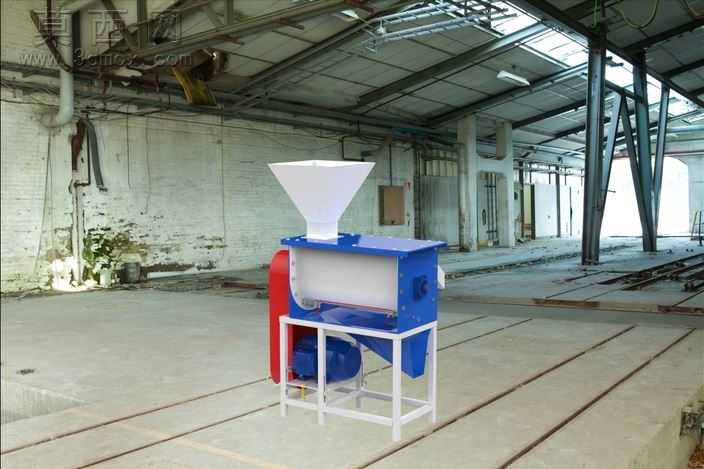

本款去皮机三维模型采用SolidWorks完成全参数化建模，整体结构按照农用粮食加工设备的实际生产逻辑进行布局设计，建模过程中严格遵循机械设计公差规范，所有零部件均保留可编辑的参数化特征，方便后续根据加工需求调整尺寸参数。模型整体分为进料、脱皮筛分、动力传动、机架支撑四个核心功能模块：顶部的进料斗采用上宽下窄的锥斗结构设计，建模时对斗壁倾斜角度做了反复校核，保证谷物能够依靠自重顺畅进入脱皮腔体，不会出现物料卡滞、堆积的问题，进料斗表面赋予磨砂白色塑料材质，还原农用加工设备常用的工程塑料部件质感。中部的脱皮腔体是设备的核心功能区，腔体外壳采用蓝色喷涂金属材质，建模时还原了腔体外侧的螺栓紧固结构、观察窗口以及侧部的调节手轮结构，腔体内部设计了摩擦脱皮辊与筛网组合结构，能够通过辊体与谷物的摩擦、谷物之间的相互揉搓实现果皮与籽粒的分离，同时筛网可根据加工谷物的粒径更换对应规格，适配玉米、高粱等不同粒径谷物的去皮需求。侧部的红色弧形风道结构与腔体下部的风机组件连通，建模时还原了风道的曲面流线造型，能够在脱皮作业时将剥离的轻质果皮通过风选作用吹出设备，实现皮屑与净粮的自动分离。下部的动力模块采用蓝色电机模型，通过带传动结构为脱皮辊与风机提供动力，电机安装位置设计了可调节的张紧结构，方便后期调整传动带松紧度。底部的机架采用白色方管焊接结构建模，赋予白色防锈喷涂金属材质，机架的支撑腿做了加宽处理，保证设备运行时的稳定性，机架底部预留了安装固定孔位，可将设备固定在加工场地地面降低运行震动。渲染阶段采用工厂车间实景作为环境背景，搭配均匀的工业照明光线，对金属部件的反光、塑料部件的哑光质感做了材质参数调整，让整体模型视觉效果贴近真实设备的使用场景，模型各部件之间保留了正确的装配约束关系，可直接用于工程出图、设备结构演示以及农用机械教学场景使用。
