扶轮回转式田间除草作业设备结构设计

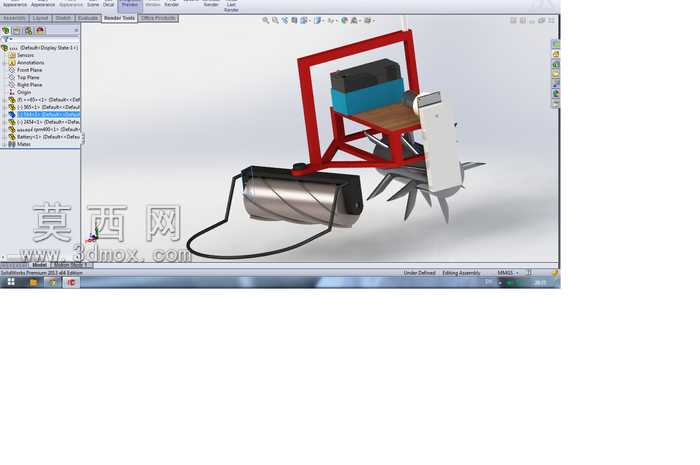

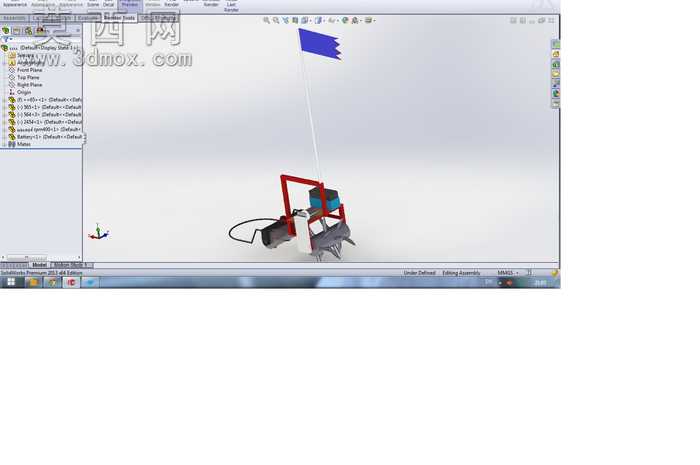

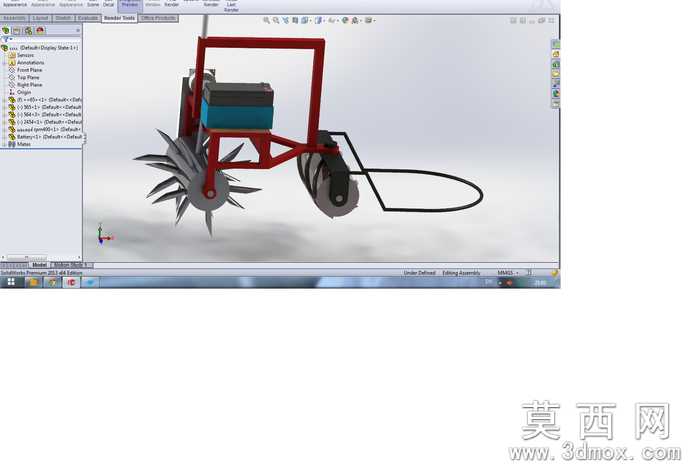

本作品为扶轮回转式除草机三维结构设计，采用SolidWorks软件完成全参数化建模与装配校验，建模过程严格遵循农机设计的尺寸规范与装配逻辑，对每一个零部件的配合公差、运动干涉情况进行了逐一排查，确保整体结构可实现预期的作业功能。模型整体采用机架挂载式结构设计，主体红色方管焊接机架作为承载基体，通过合理的型材排布实现轻量化与结构强度的平衡，机架上方预留有动力单元安装位，可适配不同规格的驱动电机或传动连接结构，满足不同挂载场景的动力匹配需求。前端作业端设置多爪式回转除草刀盘，刀齿采用仿生曲面造型设计，建模时对刀齿的入土角度、切削刃口弧度进行了反复优化，既保证除草作业时可顺利切入土层切断杂草根系，又能避免过度扰动作物根部土壤，减少对田间作物的误伤。机架侧方设置圆柱形扶轮组件，通过可调节角度的连接支架与主体机架相连，作业时扶轮贴合地面滚动，可根据田间地形起伏自适应调整作业高度，保证除草刀盘的入土深度始终处于合理区间，避免出现漏除或入土过深增加作业阻力的问题。模型渲染阶段针对不同部件赋予了贴合实际的材质属性：机架部分赋予哑光红色金属漆材质，还原农机常用的防锈涂装质感；动力单元外壳赋予磨砂工程塑料材质，刀盘与扶轮部件赋予耐磨金属材质，连接线缆部分赋予黑色橡胶材质，通过材质的区分让整体结构的层级关系清晰直观，各部件的功能定位一目了然。设计过程中充分考虑了农机的实际使用场景，整体结构无冗余设计，所有连接部位均预留了标准紧固件的安装位，传动路径布局简洁合理，可有效降低作业过程中的故障概率，同时方便后期的维护与零部件更换，该结构可直接挂载于小型农用动力设备前端，适配旱地作物田间的苗期除草作业需求，相比传统人工除草可大幅提升作业效率，降低农业生产的人力成本。
