手轮驱动透明可视截止阀结构三维模型

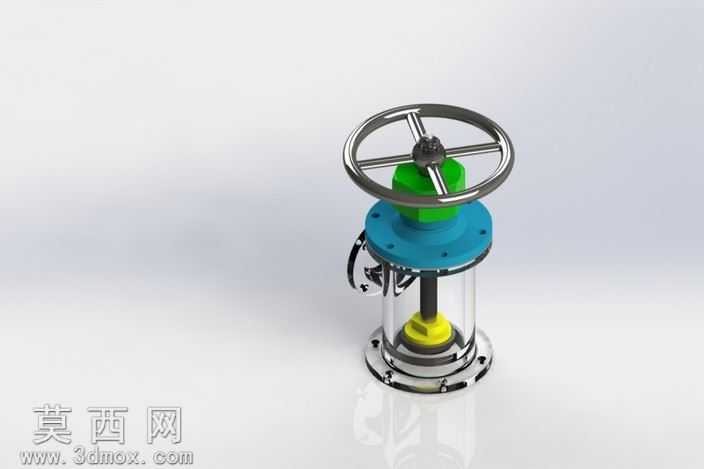

本模型为手动驱动的截止式阀门三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循手动阀门的实际传动逻辑与装配关系完成各部件的建模约束。首先从底部法兰连接基座开始建模，精准还原法兰盘的螺栓孔位分布、密封端面的倒角细节与底座的定位凸台结构，保证基座与管路对接的安装尺寸符合通用工业阀门的规范要求。中部阀腔采用透明材质做可视化处理，建模时完整还原阀腔的筒型内壁结构、上下密封配合面的公差预留设计，可直观展示内部阀芯的运动行程与密封配合状态；阀芯组件采用黄色耐磨密封材质搭配金属阀杆结构，建模时还原了阀芯的锥面密封结构、阀杆的传动螺纹段与定位轴肩，保证阀杆升降过程中与阀腔、阀盖的同轴度约束准确。上部阀盖采用蓝色工程塑料质感材质，还原了阀盖的螺栓紧固孔位、填料密封腔的结构设计，填料压盖与阀杆的配合间隙做了符合实际装配要求的预留；顶部操作端采用金属手轮结构，精准还原手轮的轮圈、轮辐与中心轮毂的连接结构，轮毂与阀杆顶端的方榫传动配合做了细节还原，同时手轮下方的绿色锁紧限位部件也完整建模，还原其阀位锁定的功能结构。渲染阶段采用工作室柔光环境，对金属部件赋予镀铬金属材质，还原金属表面的高光反射与磨砂质感，对透明阀腔赋予高透亚克力材质，调整折射与透明度参数保证内部结构清晰可见，对彩色功能部件分别赋予对应的工程塑料材质，区分不同部件的功能属性；装配过程中严格按照实际阀门的装配顺序添加配合约束，手轮旋转可带动阀杆做升降运动，直观展示阀门的启闭动作逻辑，整体模型结构完整，各部件无干涉，可用于阀门结构教学、产品展示与装配工艺参考。
