法兰式对夹视镜流体观测部件

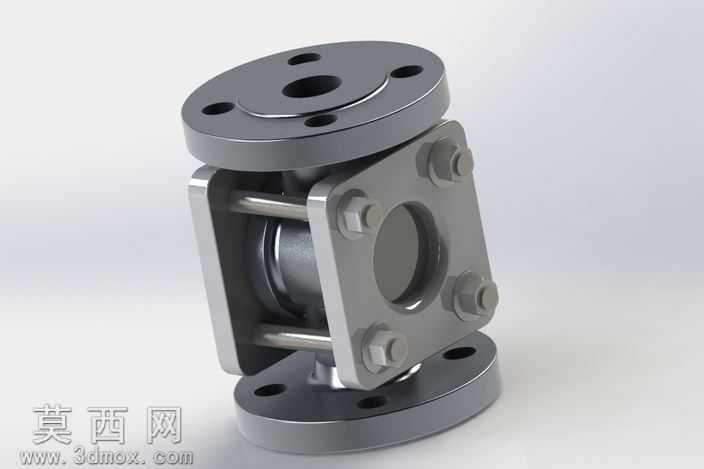

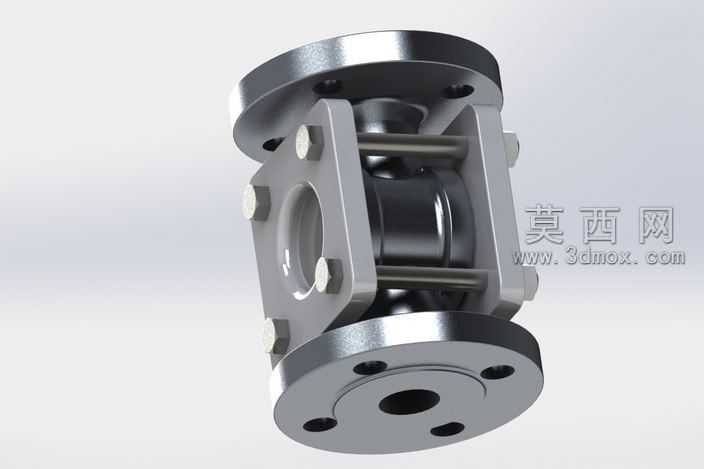

该作品为管道系统用对夹式法兰视镜三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于法兰连接的通用尺寸规范，确定上下两端法兰的螺栓孔分布、密封面尺寸，保证部件可匹配标准工业管道的安装对接需求。建模过程中优先处理主体框架的对称结构，通过镜像特征快速完成两侧方形视窗安装座的结构搭建，对穿拉的紧固拉杆采用阵列特征实现均匀排布，保证结构受力的合理性。视窗部分单独构建透明观察区域的安装槽结构，预留密封垫片的安装位，还原实际产品中密封防漏的结构设计，四周的紧固螺栓单独建模，还原六角头的标准结构细节，保证装配关系的准确性。材质渲染阶段，金属主体部分采用哑光不锈钢材质，调整金属粗糙度参数模拟工业铸件经机加工后的细腻金属质感，法兰密封面做轻微的高光处理体现机加工面的平整特性，视窗部分采用高透玻璃材质，添加轻微的折射与反射效果，还原玻璃视窗通透的视觉特性，螺栓、拉杆等紧固件采用与主体一致的金属材质，仅在边缘做细微的倒角高光处理强化结构轮廓。结构设计上采用对夹式的紧凑结构，相比传统直通视镜体积更小巧，上下法兰用于对接管道，两侧方形视窗提供大视野的观测角度，可清晰观测管道内部半流体介质的流动状态，四周的拉杆结构将上下法兰与视窗座拉紧，保证整体结构的承压能力，视窗与安装座之间预留的密封槽可适配不同厚度的密封垫片，满足不同压力工况的使用需求。建模过程中对所有边角做符合工业生产要求的倒角处理，避免锐边结构，还原实际工业产品的工艺特性，装配阶段严格按照实际产品的装配顺序完成部件配合，验证各部件之间不存在干涉问题，保证模型可直接用于工程参考、装配演示等场景，渲染阶段采用柔和的影棚布光，突出金属部件的质感与视窗的通透效果，清晰展现产品的结构特点与功能属性。
