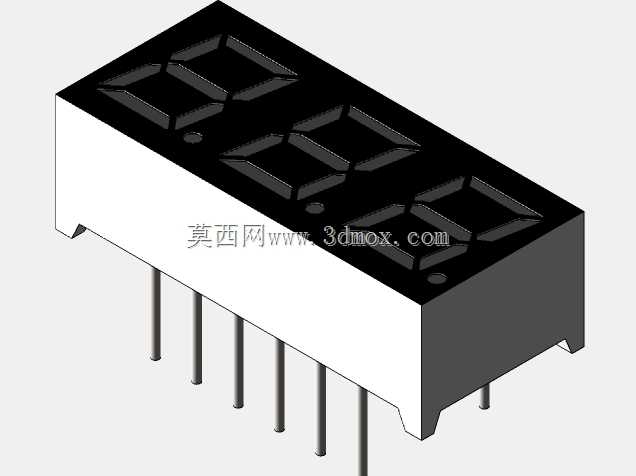

0.28英寸红色三位CA封装LED七段数码显示器件

项目分类:显示屏 发布时间:2025-02-02 ID:914021
  • 0.28英寸红色三位CA封装LED七段数码显示器件
  • 0.28英寸红色三位CA封装LED七段数码显示器件

  在工业控制数显面板、小型家电状态指示、便携检测仪器读数模块这类需要紧凑数字输出的场景里,三位七段LED显示器件是应用频次极高的人机交互基础元件,本次建模的0.28英寸红色共阳CA封装LED七段显示件,就是针对小尺寸安装空间的数显需求完成的结构建模。做这类器件的三维建模时,首先要明确实际安装的边界约束:0.28英寸的字符高度对应器件本体的长宽尺寸通常控制在20mm以内,厚度方向不超过8mm,引脚间距严格遵循2.54mm标准直插间距,这是为了匹配通用PCB板的孔位设计,避免后期打样时出现安装干涉。

  建模过程中没有做过度的外观美化,而是完全还原量产器件的实际结构:首先是黑色环氧塑封的本体外壳,外壳表面做了细微的磨砂质感处理,对应实际生产中塑封料的表面状态,避免反光影响数字读取;显示区域的每一段发光条都按照标准七段布局做了独立的结构分区,段与段之间的黑色隔层完全还原实物的遮光设计,防止相邻段发光时出现串光问题,红色发光面的轻微内凹结构也做了还原,这个结构是实际生产中为了提升发光面的光线汇聚效果,让不同角度下的读数清晰度更一致。

  引脚部分的建模严格按照直插器件的成型标准做了处理,每根引脚的直径、伸出长度、折弯角度都和量产实物一致,引脚的位置度公差在建模时就做了预留,确保导出的模型可以直接导入PCB设计软件做孔位匹配,不需要二次调整尺寸。从功能特性上看,共阳CA的封装形式意味着公共端接高电平,段引脚接低电平时对应段点亮,这种驱动方式适配绝大多数通用数码管驱动芯片,不需要额外做电平转换电路,三位的显示位数可以覆盖0-999的数字显示范围,足够应对温度读数、电压值显示、计数模块输出这类常见的工业数显需求,红色发光波长的选择也是工业场景的通用选项,在环境光线较强的车间场景下,红色的辨识度远高于其他颜色,不需要额外增加背光结构就能清晰读数。

  建模时还特意还原了器件本体上的定位凸点,这个小结构很多建模者容易忽略,但实际生产中这个凸点是用来区分引脚方向的,避免波峰焊时出现器件插反的问题,凸点的位置、尺寸都和实物完全一致,确保结构设计人员在做面板开孔、PCB布局时可以直接参考模型做防呆设计。安装边界方面,除了直插引脚的孔位要求,还考虑了器件焊接后在面板侧的安装空间:器件插入PCB后,本体背面和PCB表面的间隙控制在1mm以内,既可以保证焊接时焊锡不会流到器件本体下方,也能减少整体的安装厚度,适配薄型面板的安装需求;正面显示区域的开孔尺寸比器件显示区大0.2mm,预留装配公差,避免面板压到发光面导致显示不均。这类小型显示器件的建模不需要复杂的曲面结构,但对尺寸精度的要求极高,任何一个段的位置偏移、引脚的间距误差,都会导致实际生产时出现装配问题,所以建模全程都是按照实物的测绘尺寸1:1还原,没有做随意的尺寸缩放,每一个倒角、每一个细微的结构凸起都对应量产器件的实际工艺特征,确保结构工程师拿到模型后可以直接用于面板布局、PCB设计、装配干涉检查,不需要再反复核对实物尺寸调整模型。
