汽车轮胎与合金轮毂组合三维设计作品

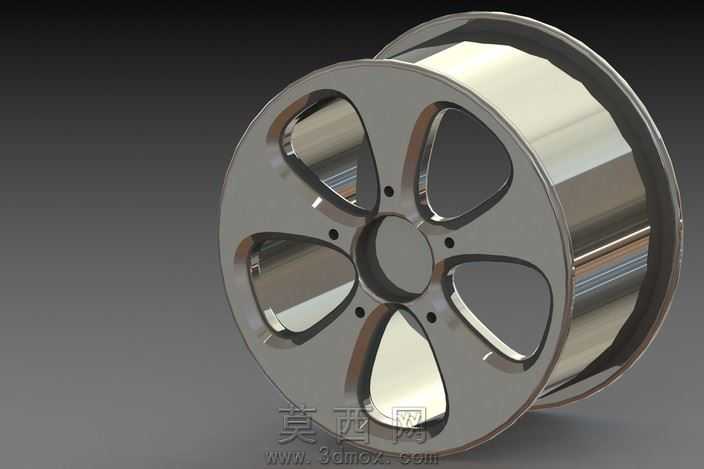

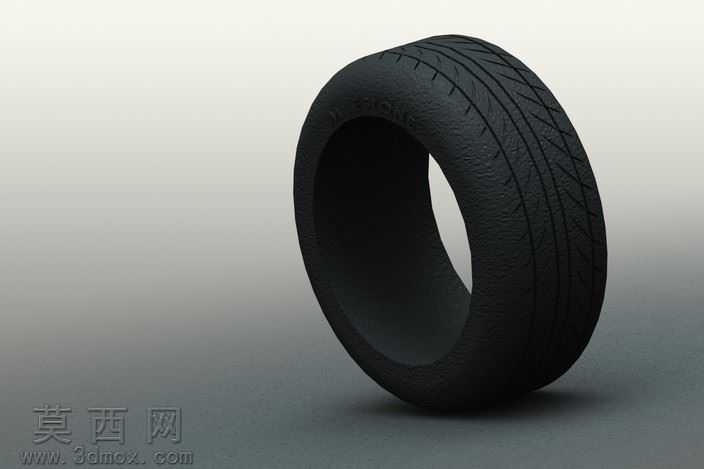

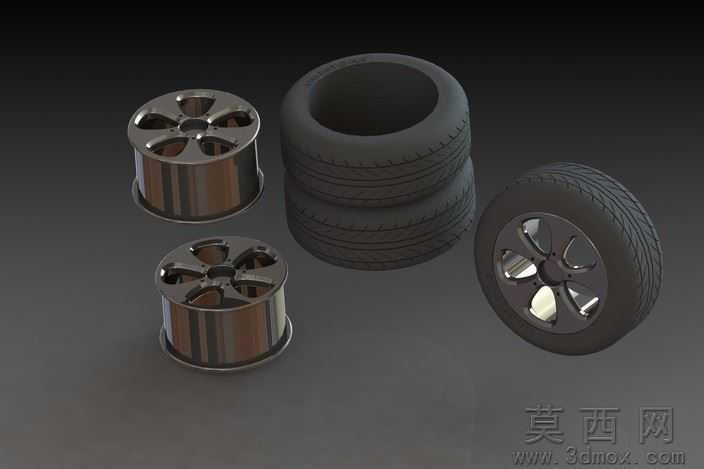

本作品围绕汽车行走系统核心部件轮胎与合金轮圈展开三维设计，采用SolidWorks完成全参数化建模流程，建模阶段先对合金轮圈进行结构拆解，将轮辋筒体、辐条造型、安装法兰盘、气门嘴预留孔位等结构分别进行草图绘制与特征生成，轮辋部分严格参考民用乘用车轮圈的标准尺寸规范，通过旋转凸台特征生成筒体基础轮廓，再对胎圈座、轮缘的过渡圆角做精细化处理，保证结构尺寸符合实际装配公差要求；辐条采用五辐式运动化造型，通过拉伸、切除、圆角阵列等特征完成对称结构设计，对辐条与轮辋、辐条与中心安装盘的衔接位置做平滑过渡处理，避免应力集中的结构缺陷，中心安装盘预留了标准螺栓孔位与中心定位孔，还原真实轮圈的安装结构。轮胎部分建模先绘制胎面、胎侧、胎圈的截面轮廓草图，通过旋转特征生成轮胎基础胎体，再对胎面花纹进行精细化设计，参考民用轿车轮胎的排水沟槽、花纹块布局，通过阵列、切除特征生成周向分布的纵向排水槽与横向花纹沟槽，还原轮胎胎面的防滑结构细节，胎侧部分添加了模拟的标识区域凸起结构，还原真实轮胎的外观特征。材质与渲染阶段，合金轮圈采用高反光镀铬金属材质，调整金属粗糙度、反射率参数，还原抛光合金轮毂的亮面金属质感，对辐条的光影反射效果做反复调试，呈现金属材质的厚重质感；轮胎部分采用哑光黑色橡胶材质，调整材质的漫反射颜色、粗糙度参数，还原橡胶材质的半哑光质感，对胎面花纹的凹凸细节做材质凹凸贴图处理，增强纹理的真实感。场景搭建阶段将独立的轮圈、堆叠的轮胎单体、装配完成的车轮总成进行合理布局，采用三点布光方案，主光源提供主要照明突出金属轮圈的高光反射，辅助光源补光消除暗部死黑，背光源勾勒部件轮廓，最终渲染出的作品清晰展现轮胎与合金轮圈的结构细节与材质质感，可用于汽车配件结构展示、装配教学演示等场景，建模过程中所有特征保留参数化历史记录，可根据需求调整轮圈辐条造型、轮胎尺寸规格、花纹样式等参数，适配不同车型的车轮设计需求。
