明纬LSR35-24开关电源结构设计

　　这款小功率开关电源的三维结构还原，完全围绕工业现场的实际安装使用需求展开，没有做多余的装饰性结构，所有外形特征都对应量产实物的装配逻辑。日常在做小型控制柜、桌面式测试治具、嵌入式工控设备的供电选型时，这类35W功率等级的24V直流电源是非常常用的部件，很多刚入行的结构工程师容易忽略电源的安装边界预留，最后做出来的设备壳体要么装不下电源，要么接线端被其他结构件挡住，没法正常接进线和出线，这个三维模型把所有安装相关的结构都做了写实还原，能直接用来做设备内部的布局干涉检查。

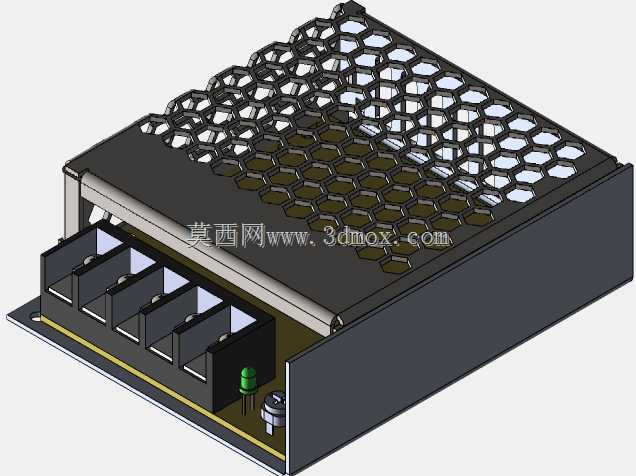

　　从结构细节来看，顶部的蜂窝状通风孔不是随便排布的，每一个孔的位置都对应内部PCB板上发热元件的排布区域，开关管、整流桥这些工作时温升较高的元件，正上方都对应通风孔的密集区域，既保证了壳体的结构强度，不会因为开孔过多导致外壳受压变形，又能形成顺畅的自然对流风道，让内部热量及时散出，避免长时间满负载工作时出现过热保护。外壳的折边做了小尺寸的圆角过渡，没有尖锐的直角毛刺，对应量产时的钣金冲压折弯工艺，不会在装配时划伤操作人员的手，也不会刮破设备内部的连接线绝缘层。

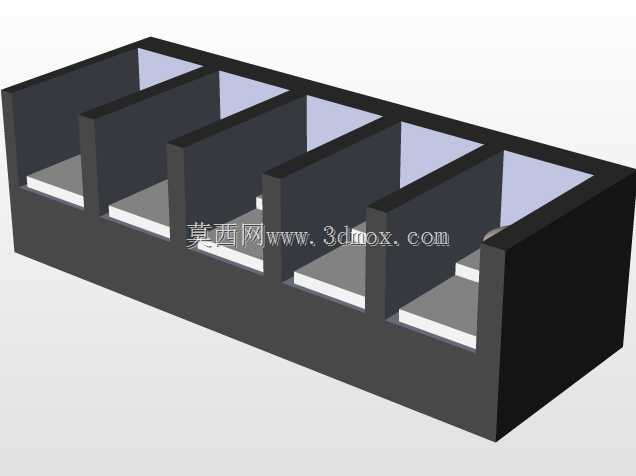

　　接线端的排布完全符合电工的接线操作习惯，输入端和输出端的接线槽位留了足够的操作空间，就算是用常规的十字螺丝刀拧接线端子螺丝，也不会被外壳边缘挡住，每个接线位旁边的标识槽位也做了结构预留，对应实物上的电压、极性标识位置，装配时不会接反进线和出线。侧面的安装固定耳做了沉孔设计，用M4的自攻螺丝或者机丝螺丝固定时，螺丝头不会突出安装面，不会和设备内部的其他部件产生干涉，两个安装孔的孔距严格对应量产实物的尺寸，直接把这个模型导入装配体里，就能提前开好设备安装板上的固定孔位，不用等拿到实物再测量尺寸，能大幅缩短样机制作的周期。

　　底部的结构做了局部的让位设计，对应PCB板上突出的电容、接线端子引脚，不会出现PCB装进去后被外壳顶住导致元件虚焊的问题，外壳和内部PCB的配合间隙留了0.8mm的余量，就算钣金件有正常的冲压公差，也能顺利把PCB组件装进去，不会出现卡滞。那个绿色的状态指示灯位置也做了准确还原，在设备外部就能直观看到电源的工作状态，不用拆开设备外壳检查供电是否正常，日常设备维护的时候非常方便。

　　很多工程师在做设备布局的时候，容易忽略电源周围的散热空间预留，直接把其他元件贴在电源外壳上，导致电源散热不畅，用这个三维模型做布局的时候，就能直观看到通风孔的位置，提前在通风孔周围留够至少10mm的空隙，保证空气能正常流通，避免电源因为过热缩短使用寿命。接线端的出线方向也做了写实还原，所有接线都是从正面的槽位引出，不会和顶部的通风结构产生干涉，走线的时候可以顺着安装板的表面排布线槽，整体布线更加整齐，也方便后期维护时更换线路。

　　这类小功率电源经常被用在传感器供电、小型继电器回路供电、工控板卡供电的场景，对安装尺寸的精度要求比较高，很多非标设备的内部空间非常紧凑，差个几毫米就可能装不进去，这个模型的所有外形尺寸都和实物保持一致，包括外壳的整体长宽高、安装耳的突出长度、接线端的槽位深度，都能直接用来做空间校核，不用反复核对实物样本的尺寸参数，能减少选型阶段的出错概率。外壳的表面做了哑光喷塑的质感还原，和实物的表面处理效果一致，做设备整体渲染的时候，能更真实地呈现最终的装配效果，给客户做方案展示的时候也更有说服力。
