车用3A规格ATC插片式保险丝结构

　　车载低压配电回路里，插片式保险丝是最常见的过流保护元件，这款3A规格的ATC保险丝，主要适配12V/24V商用车、乘用车的小功率照明、信号回路，比如仪表指示灯、车内阅读灯、小功率传感器供电回路这类额定电流不超过3A的支路，当回路出现短路、过载导致电流超过额定阈值时，内部熔丝会快速熔断切断回路，避免线束过热起火、后端用电设备烧毁。

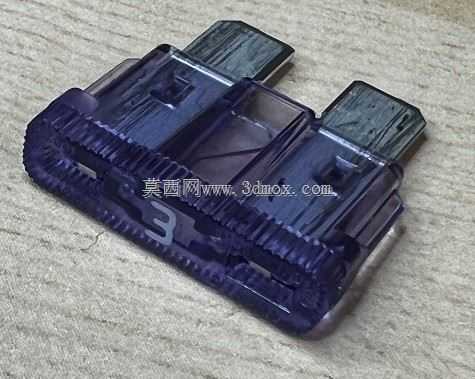

　　从结构设计来看，这款保险丝采用标准ATC插片尺寸，两个平行的插脚采用镀锡铜材质，保证和保险丝座接触时的导电性能，降低接触电阻，避免大电流通过时插脚位置发热；主体外壳采用半透明耐高温工程塑料，一方面可以耐受发动机舱、驾驶室内的高低温环境，抗振动、抗常见车用油品的腐蚀，另一方面半透明材质可以直接观察内部熔丝的状态，熔断后不需要拔下就能直观判断故障点，适合售后维修时快速排查。外壳顶部标注的额定电流标识，采用模内注塑的工艺，不会因为长期使用摩擦脱落，方便维修更换时识别规格，避免错装大规格保险丝导致保护失效。

　　安装边界上，这款保险丝完全符合ATC标准插片的安装尺寸，两个插脚的间距、插脚厚度、插脚长度都适配市面上通用的车用插片保险丝座，不管是驾驶室内的集成保险盒，还是后期改装加装的 inline 线束保险丝座，都可以直接插装使用，不需要额外调整安装结构。熔断特性上，这款保险丝属于快熔型，针对阻性负载的小功率回路设计，当回路电流达到额定电流的2倍时，会在数秒内完成熔断，32V直流电压下的分断能力达到1000A，完全覆盖车用低压回路的短路电流水平，不会出现熔断时拉弧、外壳炸裂的情况，保证故障切断过程的安全性。

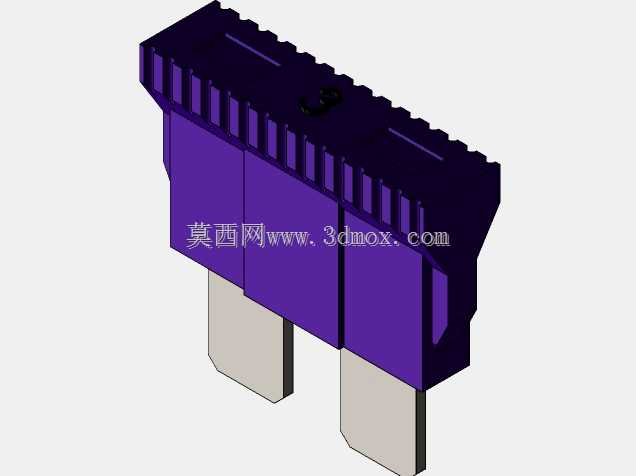

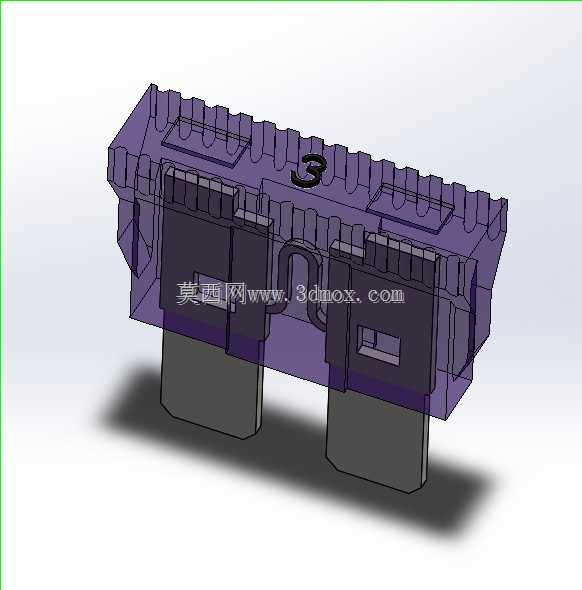

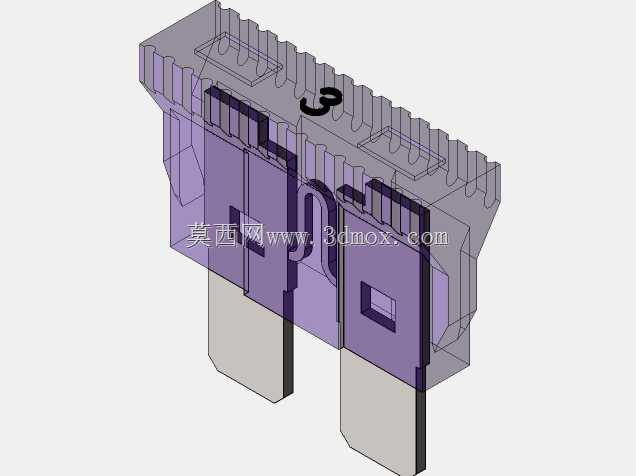

　　在三维建模的细节处理上，模型还原了外壳的卡扣结构、插脚的倒角细节、内部熔丝的连接形态，外壳的半透明材质效果也做了对应设置，不管是做整车配电系统的三维布线演示，还是做保险盒的结构装配校验，都可以直接调用，不需要额外调整结构细节。实际选型使用时，需要注意这款保险丝的额定电流是3A，不能用在功率超过72W（24V系统）或者36W（12V系统）的回路上，否则会出现正常工作时误熔断的情况；同时因为是快熔型保险丝，不适合电机类启动时存在冲击电流的感性负载，这类负载需要选用慢熔型的同尺寸保险丝，避免启动瞬间的电流冲击导致保险丝误断。

　　日常维修替换时，这款保险丝可以和同规格的ATO系列插片保险丝通用，安装尺寸完全一致，不需要更换保险丝座；插装时需要保证插脚完全插入座内，避免虚接导致接触电阻过大，长期使用时发热氧化，出现接触不良的故障。外壳的塑料材质选用的是耐温等级达到125℃的PA材质，即使发动机舱内夏季高温环境下，也不会出现外壳变形、熔丝异常熔断的问题，适配车辆全工况的使用环境。
