12V车载点烟器电源插座结构设计

　　在车载低压供电系统的改装与原厂配套设计中，点烟器插座是承担外接设备取电、兼容传统点烟器加热功能的核心接插部件，本次设计的12V规格插座，主要适配乘用车辆、轻型商用车辆的中控台、扶手箱、后备箱等预留安装位，也可用于房车改装、车载外接设备集成、工程作业车辆附加供电回路搭建等场景，除了满足传统点烟器的加热供电需求外，也能为车载充电器、充气泵、车载逆变器、行车记录仪外接供电、车载吸尘器等常见12V车载用电设备提供稳定的接插接口。

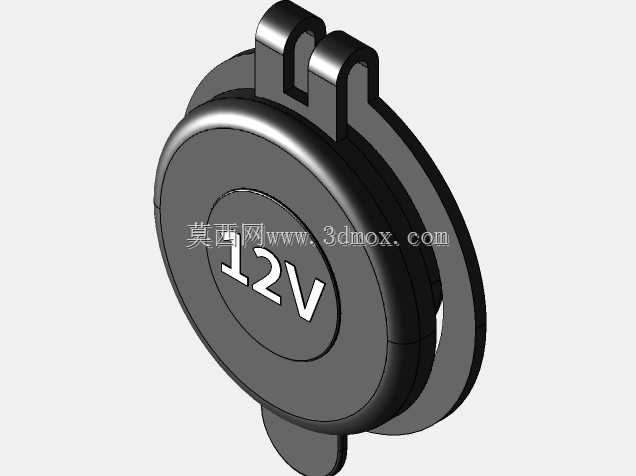

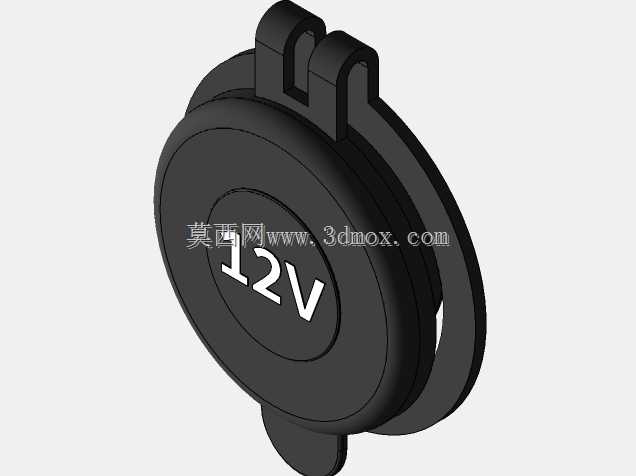

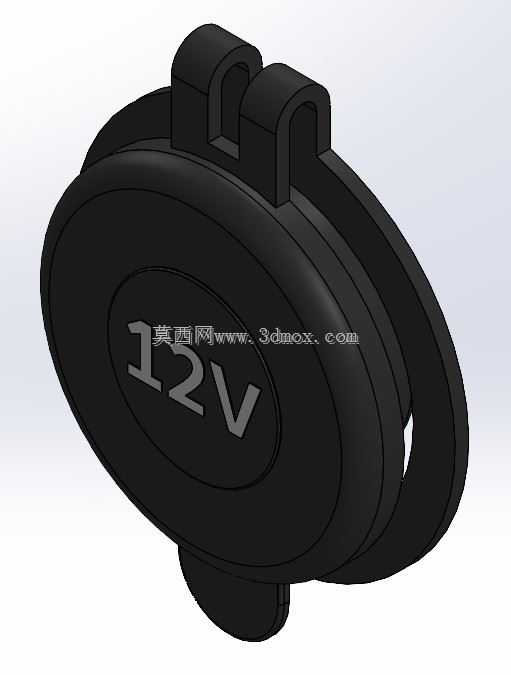

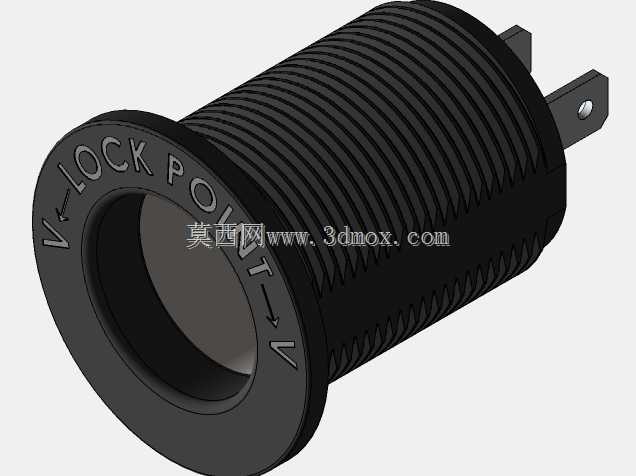

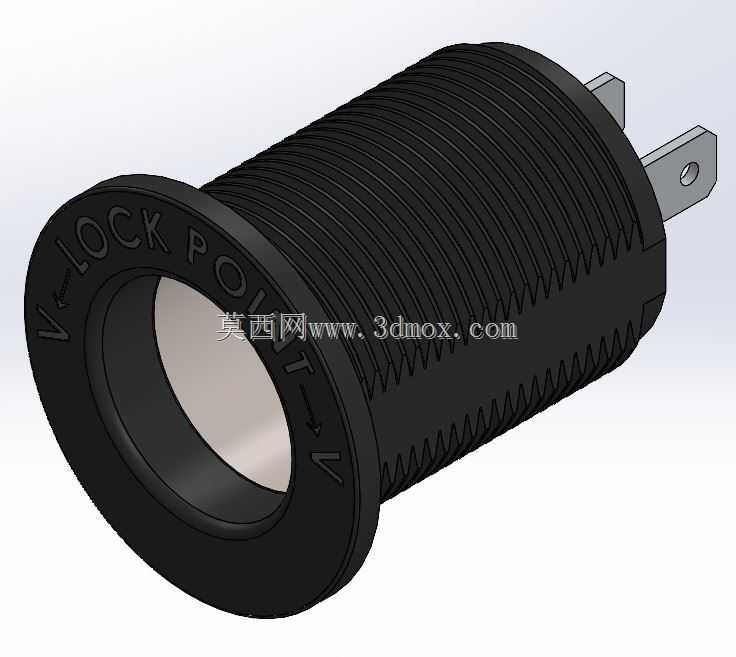

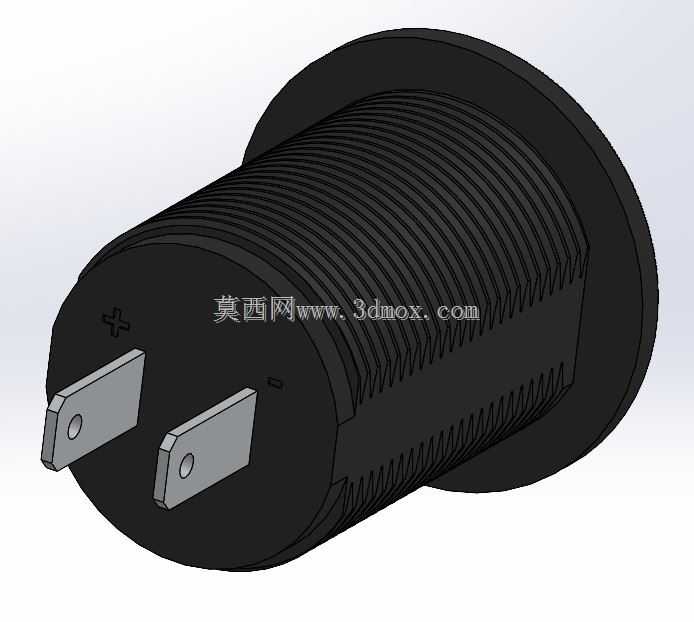

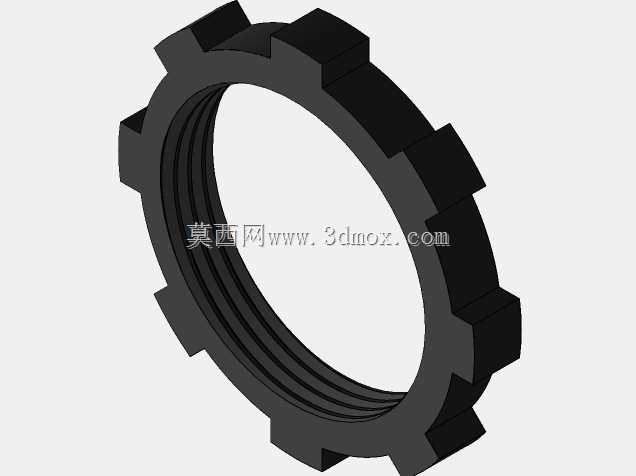

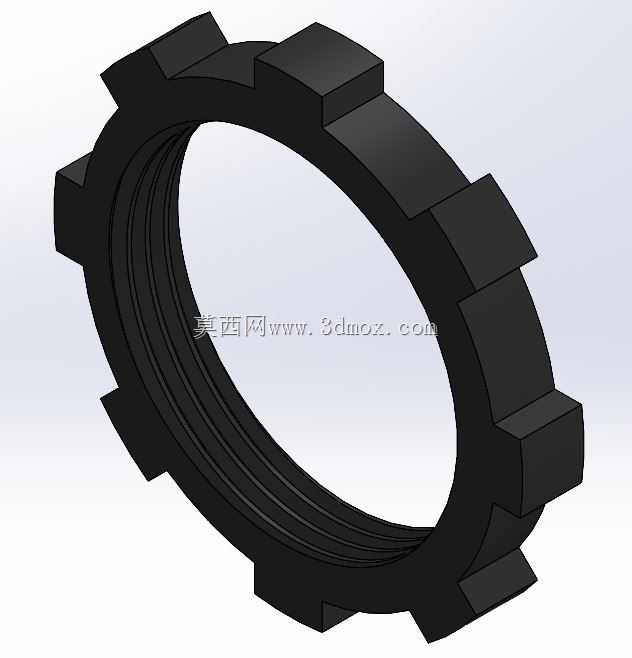

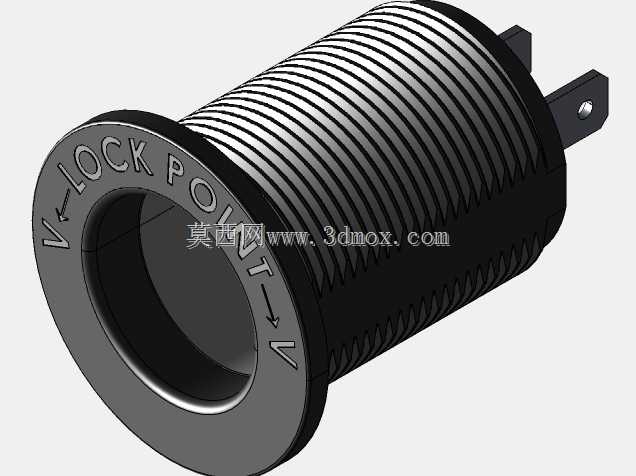

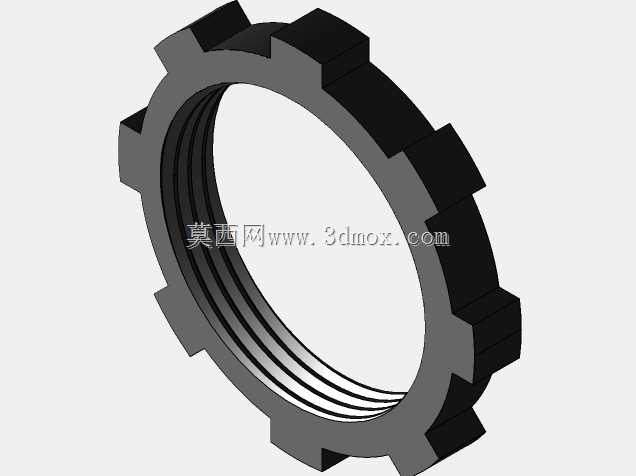

　　从实际使用的功能特性来看，该插座采用带外螺纹的柱形主体结构，前端法兰盘作为安装限位面，装配时可从安装面板正面穿入预留开孔，通过后端配套的锁紧螺母实现面板夹紧固定，无需额外设计卡扣结构，适配不同厚度的内饰面板安装需求，安装容错率更高。插座前端法兰盘上设计有锁止标识，对应接插件插入后的锁止点位，可避免车辆行驶过程中因振动导致插头松脱、接触不良的问题；主体外壁设计有密集的环形防滑筋，一方面在装配锁紧螺母时可增加手部摩擦力，方便徒手对位预紧，另一方面也能在安装孔内形成周向限位，避免插座在长期插拔受力后出现跟转、移位的情况。插座尾部采用两个平行的扁形插片接线端，属于车载接插件通用的快插规格，可直接适配标准线束端子，无需焊接，装配时直接压接端子插入即可完成接线，能有效提升整车线束装配的效率，同时插片的载流能力匹配12V车载系统常见的10-15A取电需求，可覆盖绝大多数车载外接设备的功率要求。

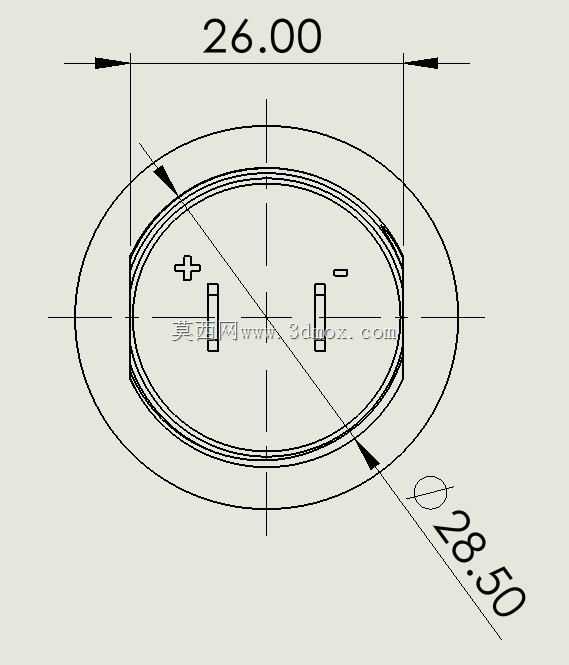

　　设计过程中首先明确了核心的配合尺寸，插座内孔直径设定为28.5mm，完全匹配通用点烟器插头、标准车载电源取电插头的外径尺寸，插拔力控制在合理区间，既不会因为过松导致接触电阻过大发热，也不会因为过紧导致插拔困难、长期使用磨损过快。安装边界方面，柱形主体的外径适配市面通用的29-30mm直径安装开孔，法兰盘直径大于安装孔直径，可完全覆盖开孔边缘，避免内饰开孔的毛刺外露，同时法兰盘厚度控制在2mm以内，不会突出内饰面板过多，保证内饰装配后的平整度。主体长度根据常规内饰面板到内侧线束的预留空间设计，不会因为主体过长干涉内侧的车身钣金或其他线束部件，也不会因为过短导致接线端距离面板过近，增加线束弯折的应力。

　　结构细节上，插座内部的正负极接触件采用分层设计，内壁接触片对应负极，底部弹性接触端对应正极，接触部位采用弹性铜材基底加镀镍处理，既保证足够的接触压力，降低长期使用后的接触电阻，也能提升抗氧化、耐电弧烧蚀的能力，适配点烟器加热时的大电流短时工作场景。绝缘主体部分采用耐高温的工程塑料材质，可承受点烟器工作时传导的高温，避免长期高温环境下出现塑料变形、绝缘性能下降的问题。法兰盘边缘做了小尺寸的倒角处理，装配后与内饰面板的过渡更顺滑，不会出现尖锐边缘刮手的问题。尾部插片的位置做了定位凸台，可避免接线时端子插反，也能提升插片与主体的连接强度，避免插拔受力时插片出现松动、歪斜。

　　在实际选型适配时，该结构可直接替换同规格的原厂车载插座，无需修改安装开孔尺寸与线束端子规格，维修替换成本低；对于改装场景来说，通用的安装尺寸也能适配各类改装面板的预留位，不需要额外做开孔扩孔处理。设计过程中充分考虑了车载环境的振动、温度变化、粉尘等影响因素，所有配合间隙都做了针对性优化，避免长期使用后出现接触不良、结构松脱的问题，内部绝缘结构的爬电距离满足车载低压电器的安全要求，即使在潮湿、多尘的使用环境下也能保证绝缘性能可靠。
