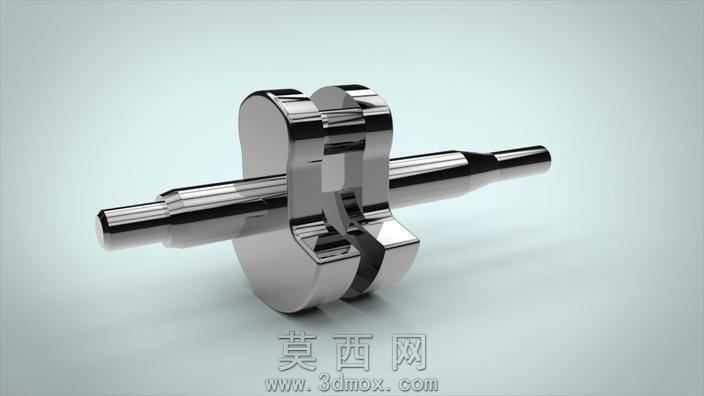

单缸发动机动力输出曲轴三维结构设计

该曲轴三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循内燃机曲轴的实际结构设计逻辑，首先以旋转凸台特征完成主轴颈与连杆轴颈的基础轴体构建，确保各轴段同轴度、轴径尺寸符合单缸小排量动力单元的设计规范，针对曲轴的平衡配重结构，采用多段拉伸与放样结合的特征操作，精准还原配重块的偏心轮廓，保证配重块的质心偏移量与连杆轴颈的偏心距匹配，满足曲轴运转时的动平衡设计要求。模型对曲轴两端的动力输出端、驱动端结构做了精细化处理，输出端的键槽、定位台阶采用切除拉伸特征精准生成，各轴段之间的过渡圆角严格按照机械加工应力释放要求设计，避免应力集中导致的零件疲劳失效。渲染阶段采用金属材质模拟曲轴的锻造合金钢基材，通过调整材质的粗糙度、反射率参数还原锻钢件经机加工后的表面质感，场景采用柔和的漫反射打光方案，清晰呈现曲轴各轴段的轮廓结构、配重块的曲面过渡细节，同时通过环境光遮蔽效果强化结构的层次感，让各部分的装配衔接关系清晰可辨。设计过程中充分考虑曲轴的实际工况需求，对连杆轴颈的润滑油道结构做了简化适配处理，既保留油道的走向特征，又避免模型过于冗余影响装配调用，整体结构完全匹配单缸动力系统的装配逻辑，可直接用于动力系统的装配干涉校验、运动仿真演示，也可作为内燃机结构教学的可视化展示模型，帮助理解曲柄连杆机构将活塞往复运动转化为旋转运动的工作原理，模型各特征参数可编辑，能够根据不同排量的动力需求调整轴径、偏心距、配重块尺寸等参数，适配不同的设计场景。
