凸缘联轴器法兰连接结构设计

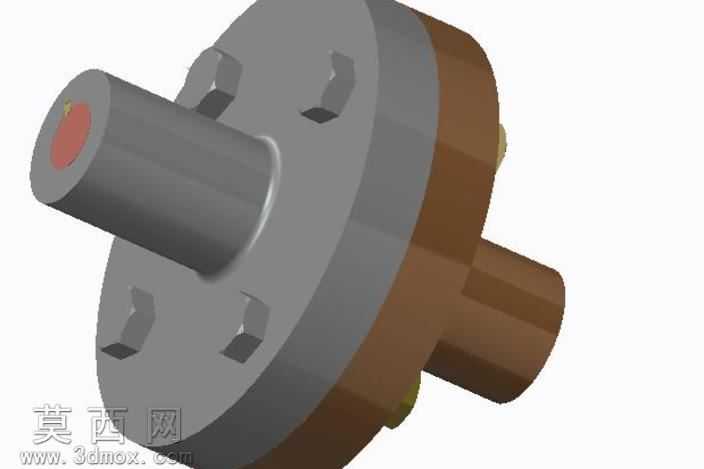

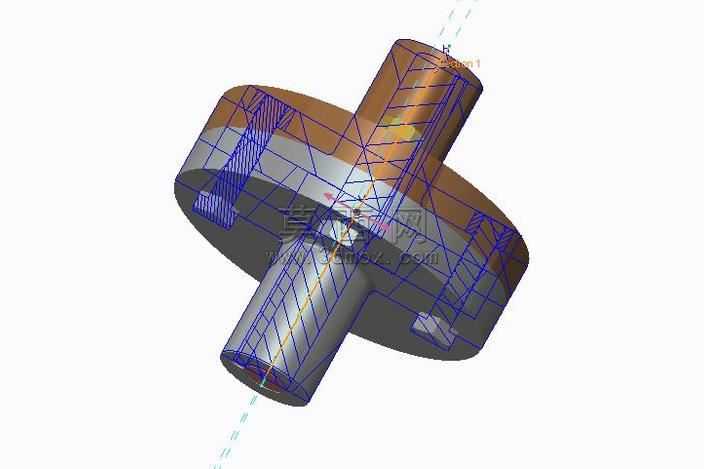

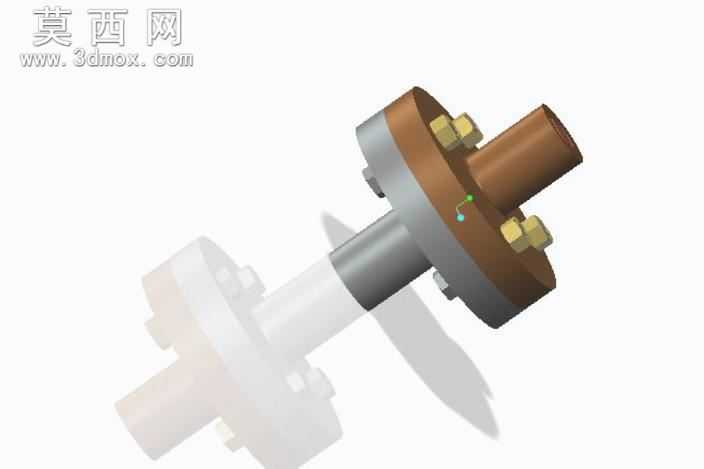

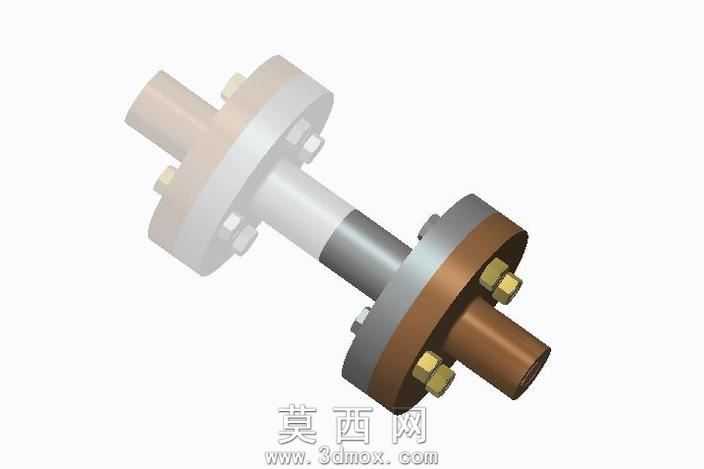

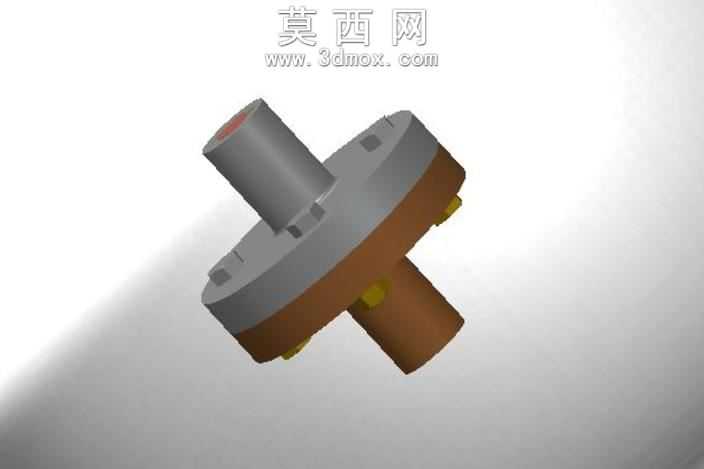

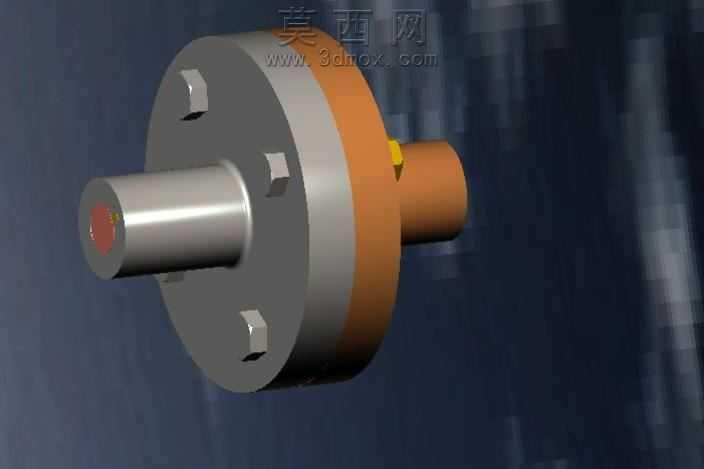

本作品为凸缘联轴器法兰连接结构的三维建模成果，建模过程依托Creo Parametric软件完成，整体采用参数化建模思路，从核心传动基准轴开始搭建，先完成两侧伸出轴的特征绘制，轴端的定位标识面通过拉伸切除特征实现，精准还原轴端的装配定位结构。法兰盘主体部分采用回转类特征建模，先绘制法兰盘的截面轮廓通过旋转生成基础盘体，再对盘体上的周向均布连接槽位进行阵列特征创建，保证槽位的角度公差与位置精度符合机械传动的装配要求，盘体与轴的衔接位置做了过渡圆角处理，降低应力集中风险，提升结构的力学性能。两侧法兰的对接面做了贴合精度设计，保证装配后同轴度满足传动需求，连接用的紧固件位置预留了合理的装配间隙，方便实际装配操作。材质渲染阶段，将主体法兰盘的金属部分赋予哑光钢材质，调整材质的粗糙度与金属度参数，还原普通结构钢的哑光金属质感，对接的另一部分法兰赋予棕褐色金属材质，区分两个对接法兰件，轴端的定位标识面赋予醒目的红色材质，方便装配时快速识别定位位置。整体结构设计遵循凸缘联轴器的传动原理，依靠法兰结合面的摩擦力与连接件的锁紧力实现两轴的同步传动，建模过程中对各部分的配合尺寸做了参数化关联，修改核心参数即可快速调整整体规格，适配不同轴径、不同传动扭矩的使用场景。模型同时导出了STEP、IGES等通用三维格式，可兼容多数主流三维设计软件，方便后续的装配仿真、工程图导出、有限元分析等二次开发工作，结构细节完整，无缺失特征，各部件的装配关系清晰，可直接用于机械设计教学、传动部件选型参考、相关设备的装配设计调用。
