鱼骨型强化传热PCB散热翅片结构

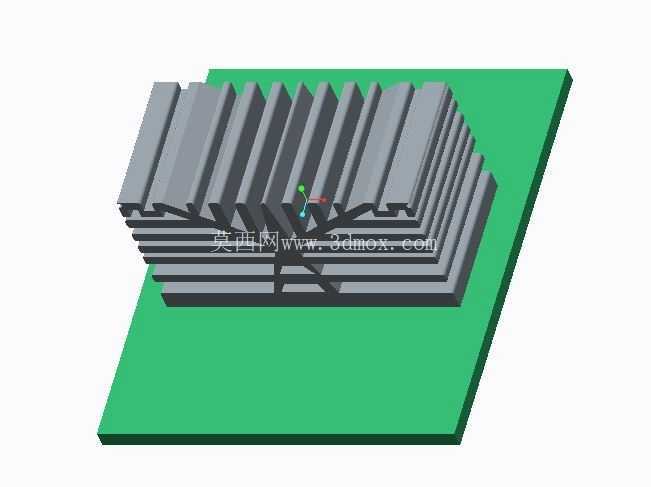

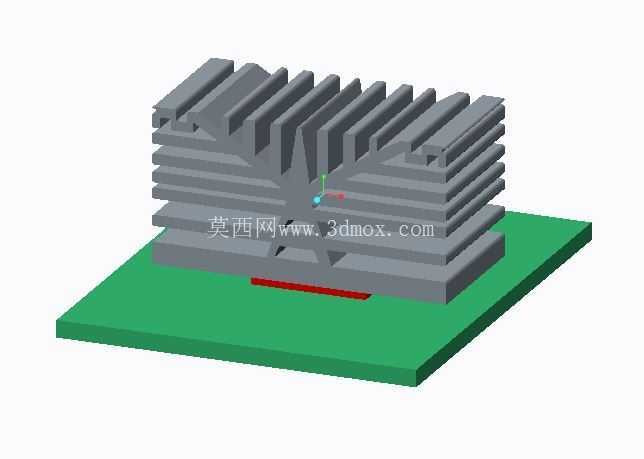

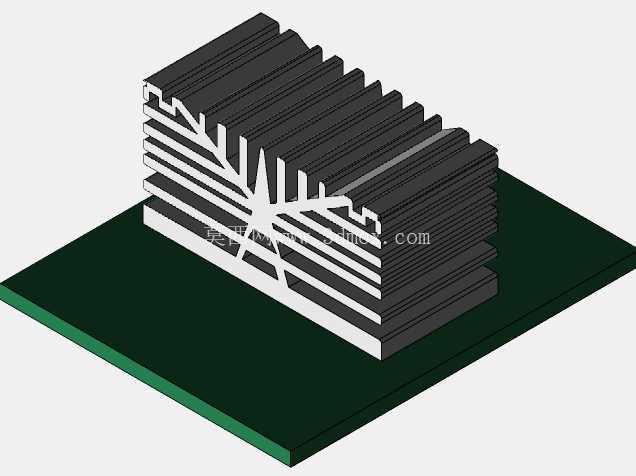

　　在高密度电子组装场景中，PCB板载发热芯片的热流密度持续攀升，常规平直翅片的散热能力已经很难匹配高功耗芯片的散热需求，尤其是电源类PCB上的功率变换芯片，工作时持续输出高热量，若热量不能及时导出，很容易触发芯片过温保护，甚至引发焊点热疲劳失效，直接影响整套电源模块的工作寿命。这款鱼骨型强化传热翅片，就是针对板载功率芯片的散热痛点做的结构优化设计，区别于常规等间距平直翅片，它的鳍片排布采用了仿生鱼骨的错落构型，中间区域鳍片高度更高、间距更窄，向两侧逐步过渡为稍短、间距稍宽的鳍片组，这种排布方式可以在有限的安装空间内，最大化拓展散热翅片与空气的接触面积，同时打乱翅片间隙内的空气层流边界层，让冷却空气在流经鳍片间隙时形成更多微湍流，减少热阻堆积，提升对流换热效率。

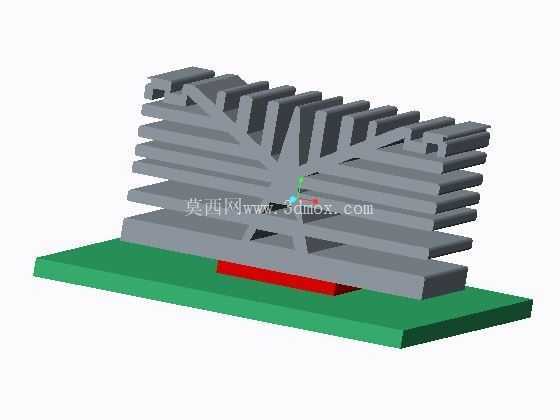

　　从安装边界来看，这款翅片的底座完全贴合PCB板上的发热芯片安装区域，底部预留了导热垫的安装空间，不需要额外在PCB上做打孔处理，直接通过导热粘接或者周边卡扣固定即可完成装配，不会破坏PCB原有布线层的结构，适配常规厚度的FR-4材质PCB安装要求，底座的平面度控制在合理公差范围内，能保证和芯片表面的充分接触，减少接触热阻。实际应用中，这类翅片多用于中小功率电源变压器配套的驱动PCB、工业控制板卡的功率器件散热，不需要额外搭配强制风冷风扇时，依靠自然对流就能满足常规功耗下的散热需求，若搭配低转速轴流风扇，散热效率还能进一步提升，可适配更高热流密度的芯片散热场景。

　　设计过程中，鳍片的厚度做了针对性优化，既保证了压铸或者型材加工时的工艺可行性，不会出现鳍片过薄导致的成型缺陷、加工变形问题，也避免了鳍片过厚造成的材料浪费、整体重量超标问题，鳍片根部做了小圆角过渡，能减少应力集中，避免在温度循环变化过程中出现鳍片根部断裂的问题，同时提升热量从底座向鳍片末端传导的效率。翅片整体的外轮廓尺寸适配常规板载芯片的安装空间，不会超出PCB板上元件的安全高度，也不会和周边的电容、接插件等元件产生装配干涉，安装后不会影响PCB板的后续组装工序，比如外壳装配、线束连接等操作。

　　和常规平直翅片相比，这种鱼骨构型的翅片在相同投影面积、相同整体高度的前提下，散热面积能提升近两成，对流换热系数提升15%左右，能有效降低芯片的稳态工作温度，减少芯片因为高温产生的性能衰减问题。在热设计仿真验证阶段，这类结构的翅片在自然对流条件下，热阻表现明显优于同体积的平直翅片，尤其是在芯片持续满负载工作的工况下，鳍片表面的温度分布更均匀，不会出现局部热量堆积的问题，中间区域的高鳍片可以快速将芯片核心区域的热量导出，两侧的稍短鳍片则可以引导空气向中间区域流动，形成稳定的散热气流通道，不需要额外做导流结构设计就能实现不错的散热效果。针对电源类产品的长期工作特性，这款翅片的结构也考虑了长期使用的积灰问题，错落的鳍片间距不会形成过窄的封闭间隙，日常使用中灰尘不容易在鳍片间隙内堆积，能长期保持稳定的散热性能，减少后期维护清理的成本。
