多槽带孔连接块机械零件练习模型

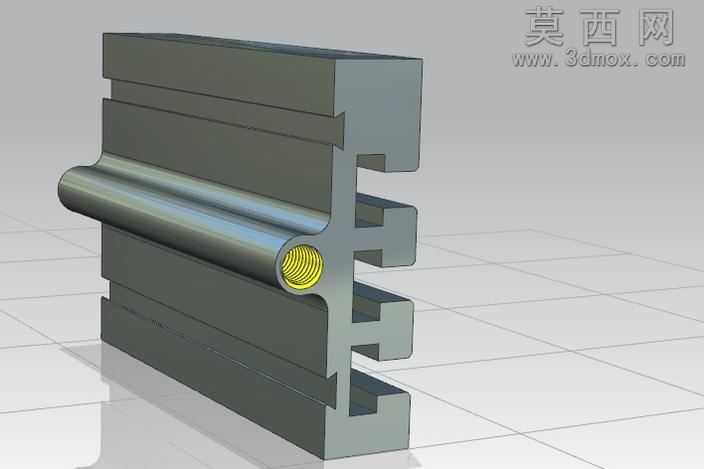

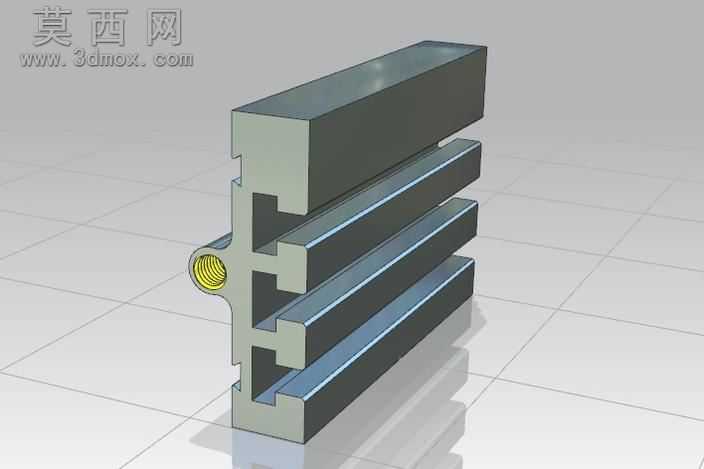

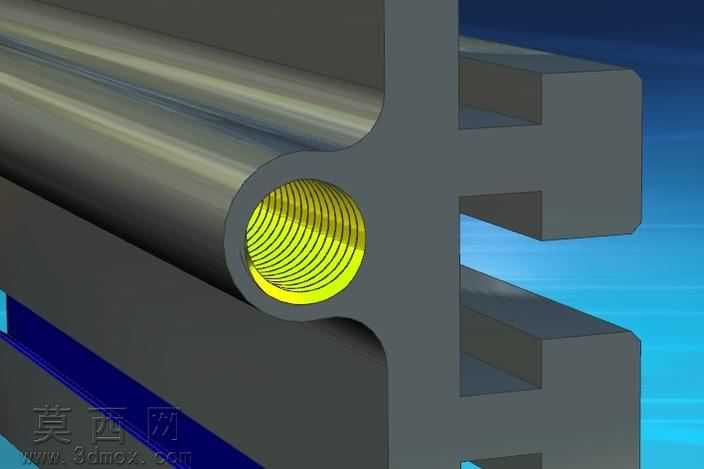

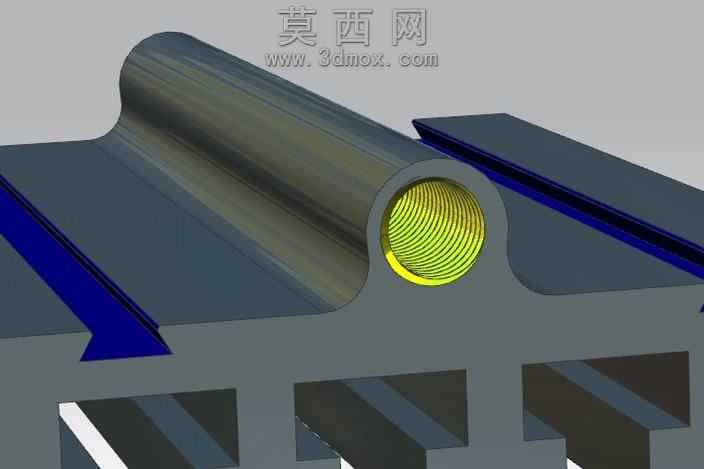

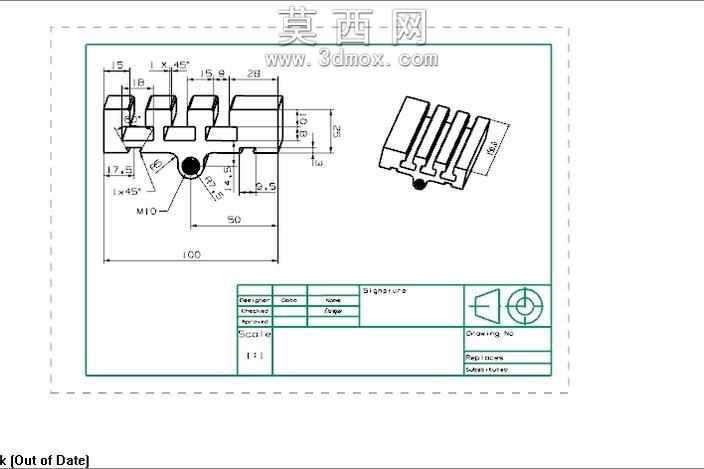

本模型为机械制图视图练习用多槽带孔连接块零件，建模过程以二维工程图尺寸为基准，首先在三维建模软件中绘制零件的主体底座轮廓，通过拉伸命令生成100mm总长的基体结构，随后依次构建上部四个等距排布的凸起槽位，严格对照工程图标注的15mm、18mm、15.9mm、28mm分段尺寸定位各槽位间距，保证槽体的位置精度。针对零件上的倒角结构，按照标注的1×45°参数对所有锐边进行倒角处理，还原工程图的工艺要求；中部的M10螺纹孔采用异型孔向导命令生成，匹配标准螺纹参数，同时对照标注的定位尺寸确定螺纹孔在基体上的中心位置，保证孔位与周边结构的位置公差符合图纸要求。建模过程中同步核对零件的立体轴测结构，确认四个槽体的深度、侧边凸台的尺寸、底部的定位凸点结构均与二维视图完全对应，避免出现多画、漏画结构的问题。材质设置上选用常用的碳素结构钢材质，赋予零件哑光金属质感，渲染时采用正交视角展示，同时保留工程图视角的对应关系，方便练习者对照二维视图理解三维结构的投影逻辑。整个建模过程遵循机械制图的投影规律，将主视图的长度尺寸、俯视图的宽度尺寸、侧视图的高度尺寸逐一对应到三维模型的XYZ三个轴向，重点练习多槽类零件的结构拆解、尺寸定位、特征生成的完整流程，通过螺纹孔、倒角、凸台、凹槽等多种常见机械特征的组合建模，掌握从二维工程图还原三维实体的核心技巧，理解各尺寸标注对应的结构含义，强化工程识图与三维建模的对应能力，为复杂机械零件的建模打下基础。
