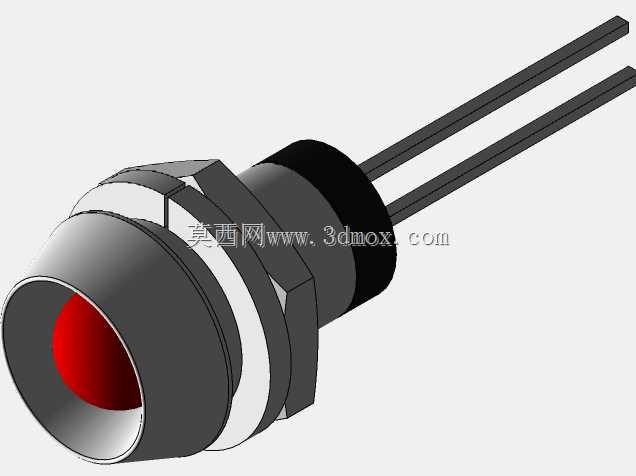

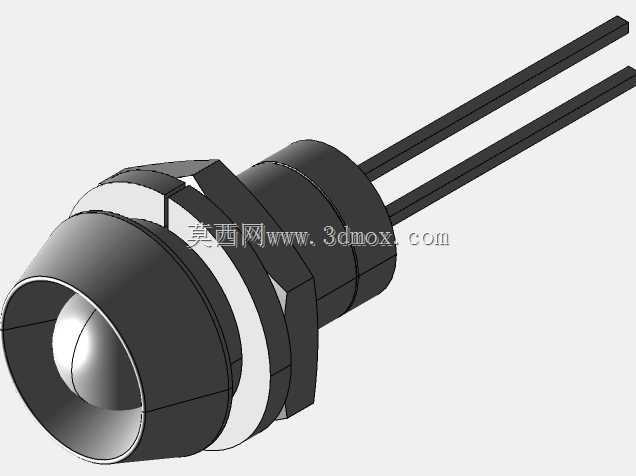

面板安装式红色LED灯座结构设计

　　在工业控制柜体、电力设备面板、测试仪器操作台这类需要频繁做状态反馈的场景里，嵌入式安装的小型指示灯座是布线环节里很容易被忽略但又直接影响后期维护效率的部件，这款面板安装的红色LED灯座，就是针对这类薄面板开孔安装场景做的结构适配。从实际使用的角度看，这类灯座的核心作用是把LED发光器件固定在设备面板的预设开孔位置，同时通过后端引出的插针完成和内部控制电路的电气连接，红色发光的配置一般对应电源故障、设备告警、回路导通异常这类需要操作人员快速识别的状态信号，相比贴片式直焊在PCB上的指示灯，这种面板安装的结构能让发光面直接和操作面板齐平，不会因为PCB和面板之间的装配公差出现发光偏移、光线被面板遮挡的问题。

　　做结构设计的时候，首先要考虑的是安装的便捷性，这款灯座采用的是螺纹加锁紧垫圈的面板固定结构，前端带限位台阶，安装的时候只需要从面板正面把灯座插入预先开好的对应直径圆孔，在面板背面套上防滑垫圈再拧上锁紧螺母就能完成固定，不需要额外打螺丝或者做卡扣位适配，哪怕是1到3毫米厚度的冷轧钢板面板、ABS工程塑料面板都能适配，不会因为面板材质不同出现安装松动的问题。灯座的主体外壳采用的是带遮光效果的黑色绝缘材质，一方面能把LED发出的光线集中在前端的出光口位置，避免光线从灯座侧面漏出干扰旁边其他指示灯的识别，另一方面绝缘材质可以直接和金属面板接触，不需要额外做绝缘隔离处理，降低布线时的短路风险。

　　前端出光位置做了内凹的沉台设计，红色LED的发光面藏在沉台内部，既可以避免日常操作时硬物直接刮蹭LED表面造成磨损，也能让光线在沉台内部形成均匀的漫反射，不会出现局部亮斑导致不同角度看亮度差异过大的问题。后端引出的两根平行直插针，长度做了适配常规柜内布线的尺寸，既可以直接插在PCB对应的焊盘孔里做波峰焊固定，也可以搭配接插件做快速插拔连接，插针的间距做了标准化设计，和市面上常规的2.54mm间距接插件完全兼容，不需要额外定制接插件就能完成接线。

　　从安装边界的尺寸来看，灯座前端的限位台阶直径比安装开孔大1.5毫米左右，刚好能盖住开孔边缘的毛刺或者加工误差，不会出现安装后面板和灯座之间留缝的问题，灯座插入面板后的后端突出长度控制在15毫米以内，哪怕是内部布线空间比较紧凑的小型控制盒，也不会和内部的PCB、走线槽出现干涉。设计的时候还特意考虑了不同使用环境的适配性，灯座外壳的材质耐温范围覆盖了常规工业设备的工作温度区间，不会因为设备内部长时间发热出现外壳变形、锁紧螺母松脱的问题，前端出光口的边缘做了小角度的倒角，安装的时候不会刮花面板表面的喷涂层，整体结构没有多余的零散配件，安装过程不需要专用工具，只用普通的尖嘴钳或者手拧就能完成锁紧固定，后期如果需要更换LED，只需要把后端的插针从接插件上拔下，拧掉背面的锁紧螺母就能从正面把灯座取出，不需要拆开整个设备的面板，维护效率比一体式的指示灯高很多。在做三维建模的时候，各个配合面的公差都做了对应调整，锁紧螺母和灯座主体的螺纹配合采用间隙配合，既不会因为公差太小拧不动，也不会因为间隙太大安装后出现晃动，插针和灯座本体的结合位置做了防退结构，避免接线的时候插针被推力顶出灯座本体，前端的遮光台阶厚度做了0.8毫米的尺寸设计，既能保证足够的结构强度，也不会因为台阶太厚导致出光口的可视角度太小。
