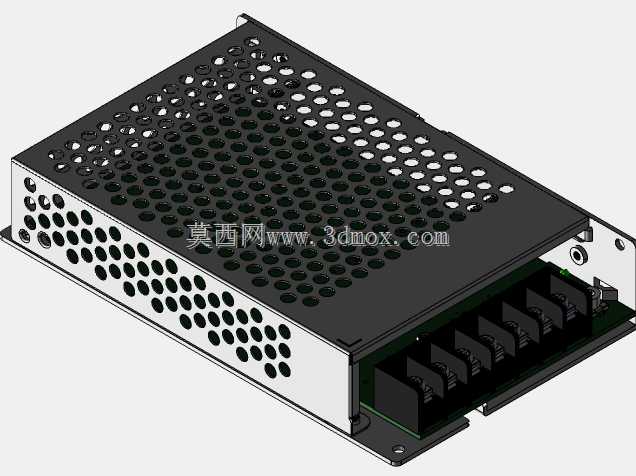

Vigortronix150瓦封闭式交流直流电源

　　在工业控制、小型机电设备、嵌入式工控系统的供电环节，封闭式AC-DC电源是保障整套设备稳定运行的核心部件，本次呈现的150瓦规格封闭电源，是面向中小功率供电场景开发的成熟结构方案，建模过程完全还原实物的装配逻辑与结构细节，可直接用于设备布局校验、安装干涉检查、整机BOM配套选型参考。

　　从实际应用场景来看，这类150瓦封闭电源常被用于小型PLC控制柜、桌面式工业检测设备、中小型通讯中继装置、商用自动化终端的内部供电，可将输入端的交流市电转换为设备内部电路所需的稳定直流电压，外壳采用全封闭带通风孔的金属结构，既可以阻挡车间环境中的金属碎屑、浮尘落入电源内部电路造成短路风险，又能通过表面密集的冲孔结构形成自然对流散热通道，不需要额外加装散热风扇即可在额定负载下长期稳定运行，避免风扇转动带来的积灰、噪音与寿命短板，适配对噪音控制、长期免维护有要求的安装场景。

　　从结构设计思路来看，这款电源的外壳采用0.8mm厚度的镀锌钢板折弯拼接成型，顶面与侧面的通风孔采用等距阵列的圆孔设计，孔位排布避开内部PCB板的高压区域，在保证通风量的同时，满足电气安全间隙要求，防止外部异物触碰内部带电部件。外壳底部带有外翻的安装法兰边，法兰边上预制了两个圆形安装固定孔，安装时可直接通过M3或者M4螺丝将电源固定在设备内部的安装板或者DIN导轨适配支架上，安装孔的中心距经过标准化设计，适配行业内同功率段电源的通用安装尺寸，方便用户在设备升级、备件替换时直接兼容原有安装位，不需要重新打孔调整布局。

　　从内部结构的建模还原来看，模型完整复刻了电源内部的PCB板布局、输入输出接线端子排、主功率变压器、滤波电容、整流桥堆等核心部件的位置与外形，接线端子采用栅栏式接线结构，端子排朝向外壳的开口侧，设备接线时不需要拆开电源外壳，直接从外部即可完成输入输出线缆的压接与固定，接线操作空间充足，可适配1.5平方毫米以内的多股铜芯线缆，满足150瓦功率下的载流要求。外壳的拼接处采用卡扣加自攻螺丝的固定方式，装配时先将内部组件装入折弯成型的下壳，再扣合上盖后拧入侧边的固定螺丝即可完成整机组装，装配工序简单，适合批量生产时的流水线作业。

　　从安装边界与尺寸配合来看，这款电源的整体外形为长方体结构，边角处做了小圆弧过渡处理，不会在安装时划伤操作人员或者线缆绝缘层，整体高度控制在较低的尺寸范围内，可适配内部空间紧凑的小型设备机箱安装需求，安装时需要在电源周边预留至少10mm的通风间隙，保证空气可以顺利通过外壳的通风孔带走内部元件产生的热量，避免热量堆积造成功率降额或者元件寿命缩短。电源的输入输出端都带有明确的接线标识，建模时也还原了标识区域的位置，方便接线时快速识别端口，避免接反造成设备损坏。

　　在建模过程中，所有结构的配合公差都按照实际钣金加工的常规公差进行设置，外壳的折弯半径、冲孔的毛刺预留、安装孔的公差带都符合钣金加工的工艺要求，导出的模型可直接用于生成工程图、进行装配干涉检查，也可以作为设备整体三维布局的参考元件，帮助结构工程师在设计初期就确认电源的安装位置、走线空间、散热通道是否合理，减少后期样机调试时的结构修改工作量。不同于开架式电源，这种封闭式结构的电源可以在一定程度上屏蔽内部功率元件产生的电磁干扰，减少对设备内部敏感控制电路的影响，同时也能避免内部电路受外界环境的干扰，提升整套设备的电磁兼容性能，适配工业现场复杂的电磁环境使用需求。
