电动汽车用TS15规格DIN导轨安装构件

　　在车载电气系统的集成装配环节，这类TS15规格DIN导轨是车载控制模块、配电单元、信号转换器件的核心安装载体，不同于工业柜体常用的TS35导轨，15mm宽度的窄型导轨专门适配车载紧凑安装空间的布局需求，能在有限的设备舱空间内完成电气元件的模块化固定，大幅缩减车载电气总成的装配占用体积。从实际使用场景来看，这类导轨多应用在电动汽车的高压配电盒内部、车载充电机周边、低压控制模块集成区域，承担各类卡装式电气元件的承载与定位功能，车辆行驶过程中会持续承受振动、温度交变、湿度变化的复杂工况，因此导轨的结构强度、安装可靠性直接关联整套车载电气系统的运行稳定性。

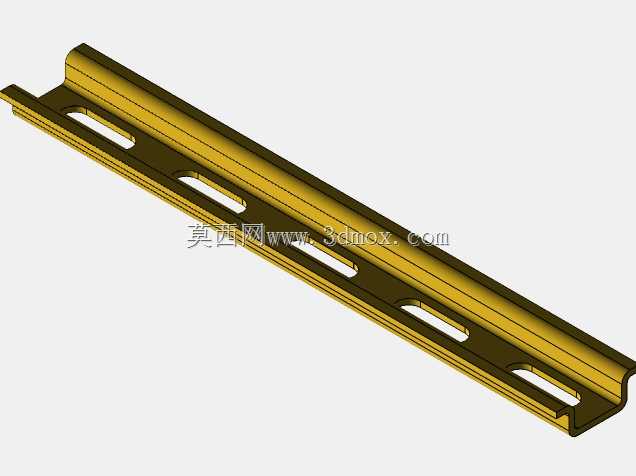

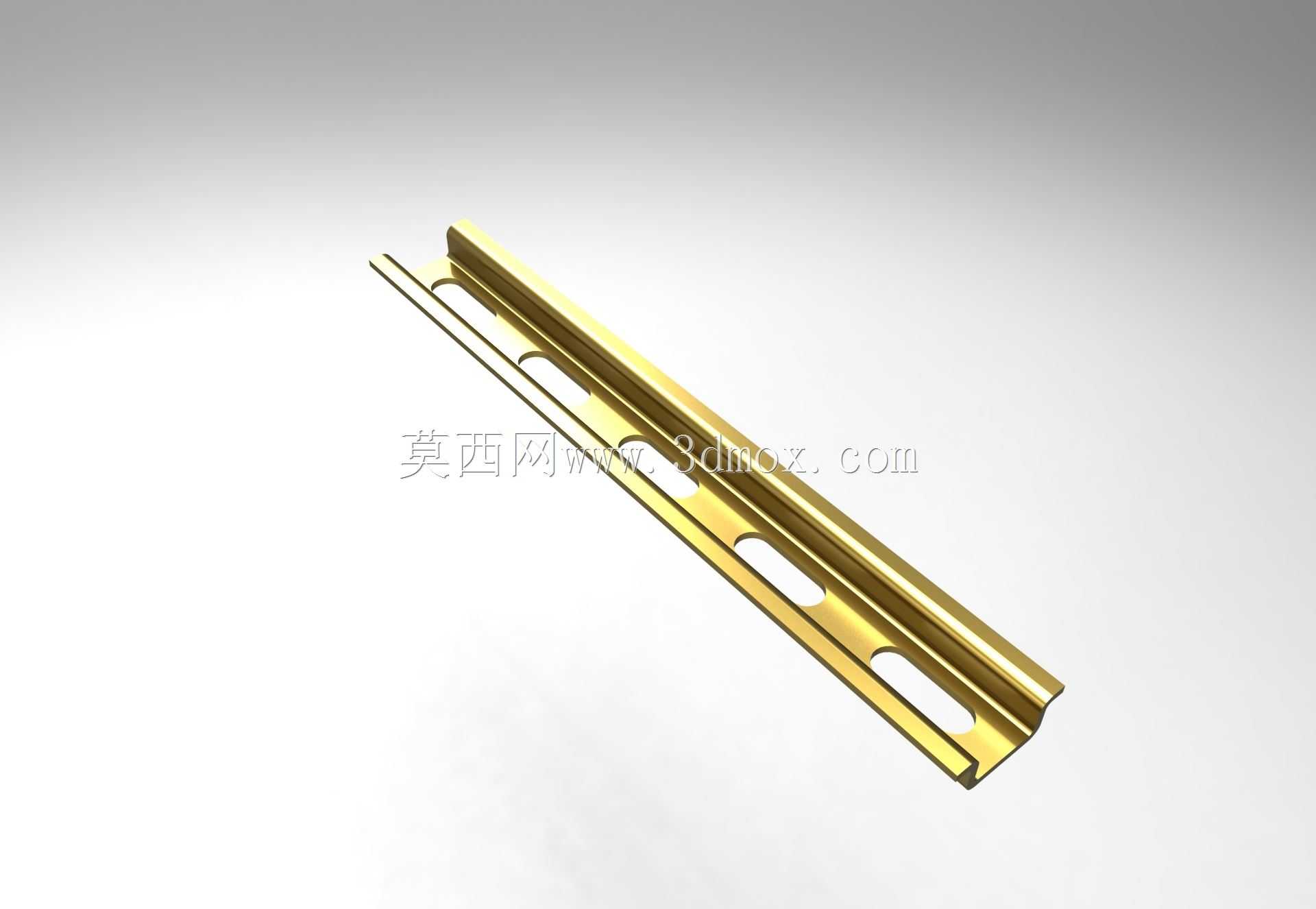

　　从结构设计层面看，这款导轨采用标准DIN导轨的卷边成型结构，两侧的卷边弧度完全匹配标准卡装式电气元件的卡扣尺寸，能保证元件卡入后无松旷，同时拆卸时可通过卡扣的弹性形变顺利脱出，兼顾固定可靠性与后期维护的便捷性。导轨本体上开设的长圆形安装孔，是专门为车载安装场景设计的容错结构，安装时可根据舱内固定螺柱的实际位置偏差，沿导轨长度方向调整固定位置，抵消钣金焊接、螺柱定位带来的装配公差，避免因安装孔位完全固定导致的装配应力集中，长圆孔的长度方向与导轨长度方向平行，调整行程可覆盖常规车载钣金件的位置公差范围，不需要现场二次扩孔就能完成装配。

　　导轨的截面尺寸严格遵循TS15导轨的标准规范，总宽度15mm，两侧卷边的高度、卡槽深度都符合通用卡装元件的适配要求，不管是车载继电器、小型断路器、信号端子还是隔离模块，只要适配TS15导轨安装标准，都能直接卡装固定，不需要额外设计定制安装支架，能大幅缩短车载电气系统的开发周期，减少非标零件的开模与加工成本。导轨的材质选用导电性能与结构强度兼顾的金属材料，表面做防锈镀层处理，既能满足车载电气系统的接地连续性要求，让卡装在导轨上的金属外壳元件直接通过导轨实现接地连通，省去单独的接地接线工序，又能抵御车载环境下的凝露、盐雾侵蚀，避免长期使用后出现锈蚀卡滞、接地电阻超标的问题。

　　在安装边界设计上，这款导轨的端部做了圆弧导角处理，没有尖锐的冲切毛边，一方面能避免装配过程中划伤操作人员的手部、损坏周边线束的绝缘层，另一方面在元件沿导轨滑动调整位置时，不会出现卡扣被毛边卡滞的情况。导轨的厚度经过针对性校核，在满足车载振动工况下的抗弯强度要求的同时，尽可能控制自身重量，契合电动汽车轻量化的设计方向，不会给整车带来不必要的重量负载。实际装配时，导轨通过安装孔固定在舱内的钣金安装梁或者绝缘安装板上，固定点的间距经过优化，即使在车辆持续颠簸的工况下，导轨也不会出现中部下弯变形的情况，保证卡装在导轨上的元件不会因为导轨形变出现卡扣松脱、接触不良的问题。

　　从三维建模的角度来看，构建这款导轨模型时需要重点关注卷边的成型弧度、安装孔的位置精度、截面的尺寸公差，这些参数直接决定了后续装配时的适配性，如果卷边尺寸出现偏差，就会出现元件卡装过紧无法推入、或者卡装过松在振动下脱出的问题；如果安装孔的位置与标准公差不符，就会导致现场装配时无法对准固定螺柱。建模过程中需要还原导轨的成型工艺特征，比如卷边处的圆角过渡、冲压孔的边缘压痕，这些细节能让模型更贴近真实零件的状态，方便后续做装配干涉检查、布线仿真的时候得到更准确的结果，避免因为模型简化过度导致仿真结果与实际装配出现偏差。在车载电气布局设计时，这类标准导轨的模型可以直接调用，根据舱内的可用长度截取对应尺寸，不需要每次重新绘制导轨截面，能有效提升结构设计的效率，同时保证选用的零件符合行业通用标准，降低后续采购与装配的难度。
