双页四孔平置式重载合页结构设计

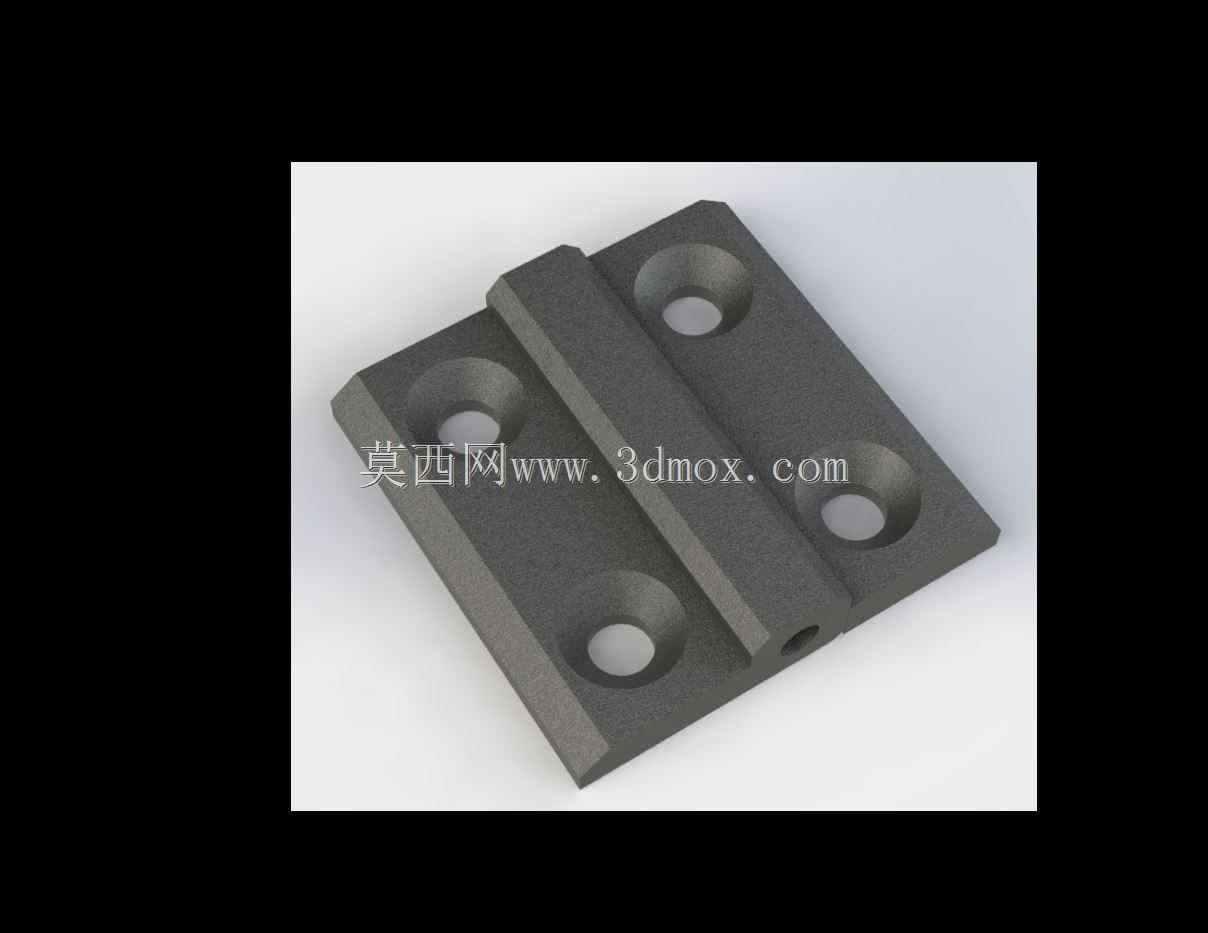

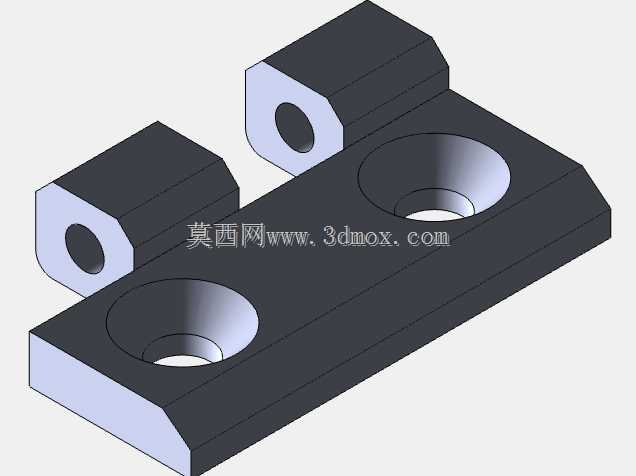

　　这款平置式合页结构，主要面向需要频繁开合、承载中等载荷的板件连接场景，常见于工业设备检修门、机柜侧门、小型设备舱盖、特种箱柜翻盖等部位的转动连接需求，区别于普通民用门窗合页，其结构强度、安装定位精度都针对工业场景做了针对性优化。从结构设计逻辑来看，该合页采用对称双页片布局，两个页片分别通过四个沉头安装孔与待连接件固定，沉孔深度经过匹配计算，安装后紧固件头部完全没入页片平面，不会出现凸起剐蹭相邻部件的问题，页片与中间转轴座采用一体化铣削成型结构，相比冲压弯折的合页，不存在焊缝开裂、页片变形的风险，整体结构刚性更强，能承受更大的径向载荷与开合冲击。

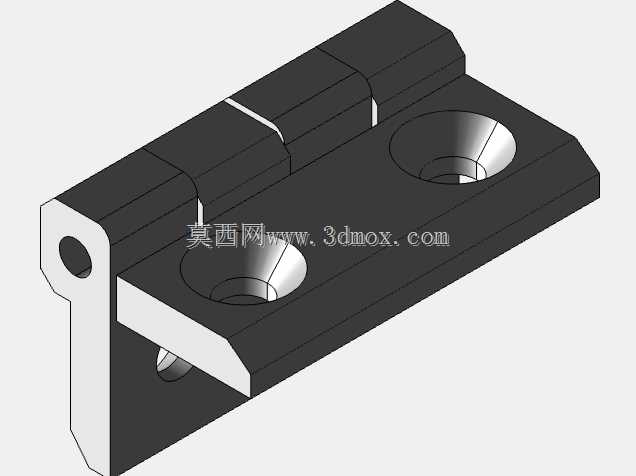

　　中间的转轴部位采用隐藏式轴芯设计，轴孔贯穿两个页片的连接凸台，装配时轴芯从一端压入后做端部铆边处理，既保证转动过程无轴向窜动，也避免轴芯外露出现锈蚀、卡滞的问题，转轴配合间隙控制在合理范围，既不会因间隙过大出现开合晃量，也不会因间隙过小导致转动卡涩，在无额外润滑的工况下也能保持顺畅转动。安装边界方面，两个页片的安装孔位采用对称等距布局，孔位间距经过标准化适配，可匹配多数工业机柜、设备舱体的预设安装螺孔位置，页片整体厚度均匀，安装后两个被连接件的贴合面间隙可控制在极小范围，不需要额外加装调整垫片。

　　页片表面做了哑光硬质氧化处理，在工业车间多粉尘、少量凝露的环境下也能保持表面不被锈蚀，同时哑光表面不会产生强光反射，适配工业设备的外观一致性要求。在实际选型应用中，这类合页不需要复杂的预装工序，只需要将两个页片分别贴合在待连接的两个部件安装面，拧入对应规格的紧固件即可完成装配，后期维护时如果出现转动阻尼变化，只需要在转轴缝隙处注入少量润滑脂即可恢复顺畅转动，不需要整体拆卸更换。设计过程中针对页片的受力薄弱点做了加厚处理，也就是转轴与页片连接的过渡部位，相比普通民用合页的过渡圆角更大，应力集中系数更低，在频繁开合的交变载荷作用下，不会出现过渡部位断裂的问题。

　　四个安装孔的排布兼顾了不同方向的受力需求，不管是垂直方向的载荷还是开合过程的剪切力，都能通过四个紧固件均匀传递到安装基体上，不会出现单个紧固件受力过大导致滑牙、松动的问题。另外合页的开合角度可达到180度，完全满足设备检修门全开的操作空间需求，不会因为开合角度不足导致检修操作时门体遮挡作业空间，页片边缘全部做了倒角处理，安装和使用过程中不会出现锐边划伤操作人员的风险，符合工业设备的安全设计要求。
