重型卡车变速箱维修齿轮箱支架

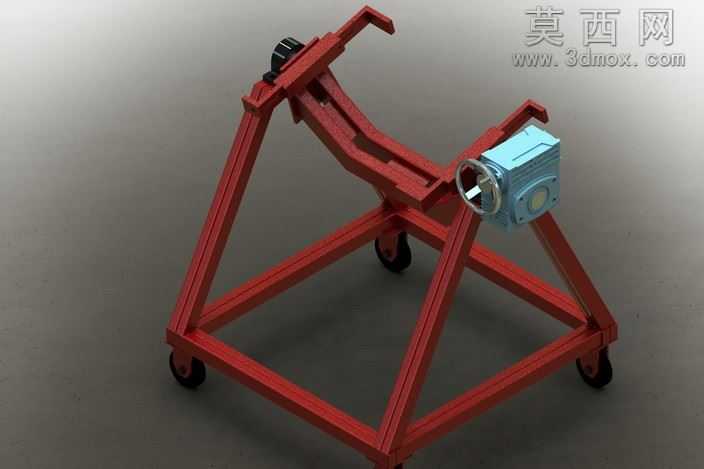

本模型为重型卡车变速箱检修专用齿轮箱站，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械工装的受力合理性原则，对各部件的装配关系进行全约束定义，确保各活动部件的运动仿真符合实际使用逻辑。模型主体框架采用方管型材拼接结构设计，底部为矩形稳定支撑底座，三角斜撑结构从底座四角向上延伸至上部承载位，形成稳定的三角受力体系，可承载重型变速箱的整体重量，避免检修过程中出现结构形变。底部配置四个万向脚轮，可实现检修工位的灵活移动，适配维修车间内不同作业区域的调度需求。上部承载结构设置了可调节的夹持定位机构，搭配手轮式调节结构，可适配不同型号重型卡车变速箱的装夹固定需求，装夹位预留了足够的操作空间，方便维修人员对变速箱齿轮、轴承、密封件等部件进行拆解、检修与重装作业。渲染阶段采用金属红哑光漆材质模拟工装表面的防锈喷涂效果，金属材质的粗糙度、反光度参数经过反复调试，还原工业焊接工装的真实质感；变速箱部件采用蓝灰色金属漆材质，与红色支架形成鲜明视觉区分，突出核心承载部件的位置。设计过程中充分考虑维修作业的人机工程学，支架整体高度适配维修人员站立操作的舒适区间，避免长期弯腰作业产生的疲劳，框架结构无多余遮挡，可让维修人员从多个角度接触变速箱的各个检修面。各焊接节点的建模均还原实际焊接工艺的倒角与焊道结构，型材连接处的加强筋设计进一步提升整体结构的抗扭性能，手轮调节机构的螺纹传动结构做了精细化建模，可直观展示夹持调节的运动原理，整体模型结构完整，无冗余几何特征，可直接用于维修工装的结构验证、作业指导演示以及相关维修教学场景使用。
