引擎维修用发动机试验台架结构

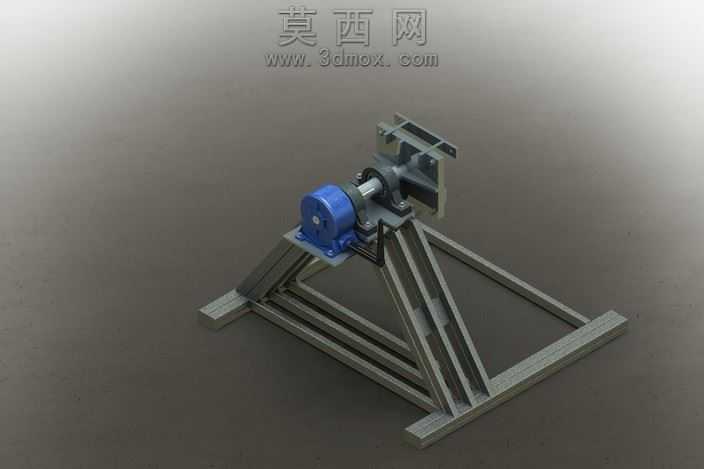

本模型为引擎维修场景设计的发动机试验台，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配逻辑与实际工装的使用逻辑一致，所有型材构件、连接部件、动力装夹组件均按照实际加工尺寸比例构建，无夸张变形或不符合机械常识的结构设计。渲染阶段采用哑光金属材质模拟工业铝型材的表面质感，对蓝色减速驱动部件赋予磨砂工程塑料与金属结合的复合材质，底座支撑脚添加轻微的磨损做旧效果，还原车间实际使用的工装外观，整体渲染采用柔和的顶光搭配侧方补光，避免金属构件出现过曝的高光区域，清晰展现台架的框架结构与连接细节。结构设计上采用三角形稳定框架作为主体支撑，底部采用双纵梁搭配横向连接筋的布局，保证台架放置时的稳定性，避免发动机装夹后出现重心偏移倾覆的问题；支撑立架采用斜向加强筋连接底座与上部装夹工位，提升整体结构的抗扭刚度，上部装夹组件搭配带减速机构的旋转驱动结构，可带动固定后的发动机实现多角度翻转，方便维修人员对引擎不同方位的部件进行检修、拆解与装配作业，所有连接位置均预留标准螺栓孔位，符合通用机械工装的装配规范。设计思路围绕引擎维修的实际作业需求展开，摒弃冗余的装饰性结构，所有构件均服务于装夹固定、角度调节、稳定支撑的核心功能，框架采用标准工业铝型材拼接的形式，既降低了实际加工的成本，也方便后续根据不同型号的发动机调整装夹工位的尺寸，适配多品类引擎的维修试验需求，旋转驱动结构的减速比经过合理测算，保证翻转过程平稳无卡顿，可在任意调整角度实现锁止，方便维修人员长时间在固定角度开展作业，整体结构无易损的复杂异形构件，后期维护更换配件十分便捷，完全满足小型维修车间对引擎检修工装的使用需求。
