齿轮箱维护用便携升降搬运叉车

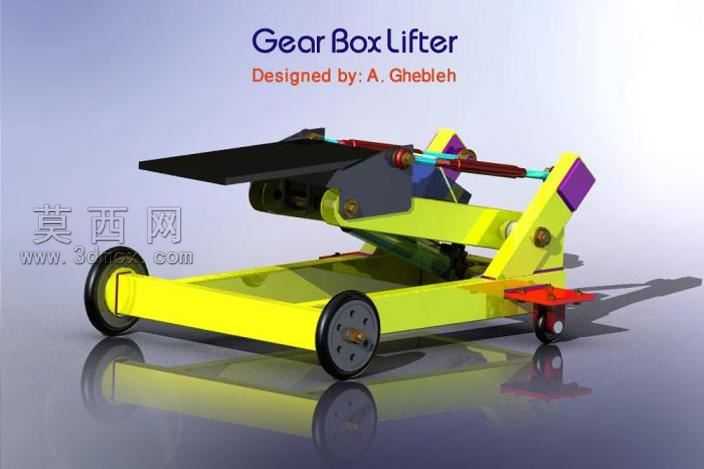

本作品为面向齿轮箱日常维护场景设计的便携升降搬运叉车，整体采用三维参数化建模完成全结构搭建，建模过程中对各运动部件做了严谨的装配约束与运动干涉校验，确保剪叉升降机构、承载托板、行走轮组、操作踏板等部件的动作逻辑符合实际使用需求。渲染阶段采用哑光工业漆面材质模拟主体车架的金属涂装效果，对液压撑杆部件赋予金属镀铬材质还原杆件的金属光泽，行走轮采用橡胶哑光材质搭配金属轮毂质感，托板部位做防滑磨砂金属材质处理，地面添加柔和反射效果提升整体渲染真实感，光影采用柔和侧上方布光，清晰展现各部件的结构层次与装配关系。结构设计上采用低位剪叉升降布局，车架主体为框式焊接结构，前部设置两个大直径定向行走轮，后部设置带转向功能的小直径万向轮，兼顾移动顺畅性与转向灵活性；升降驱动采用卧式液压撑杆结构，通过尾部脚踏操作部件控制剪叉机构的抬升与下降，承载托板为前置平托结构，可平稳伸入齿轮箱底部托举工位，无需额外吊装辅助即可完成齿轮箱的小范围移位与抬升作业，适配车间内齿轮箱日常检修、拆装、移位的轻量化作业需求。设计思路围绕日常维护场景的便捷性展开，摒弃传统叉车的高位门架结构，采用低重心剪叉布局降低整体设备自重与体积，无需外接动力即可单人操作完成齿轮箱的抬升搬运，托板尺寸针对常见工业齿轮箱的底部支撑尺寸做适配优化，抬升行程满足常规检修作业的高度需求，各铰接部位均做了销轴装配结构的细节还原，液压部件的管路、铰接点的紧固件都在建模中做了精细化呈现，整体结构紧凑、操作便捷，能够有效降低车间内齿轮箱日常维护的作业强度，提升小重型部件移位作业的效率。
