车载折叠臂式高空作业起重装置

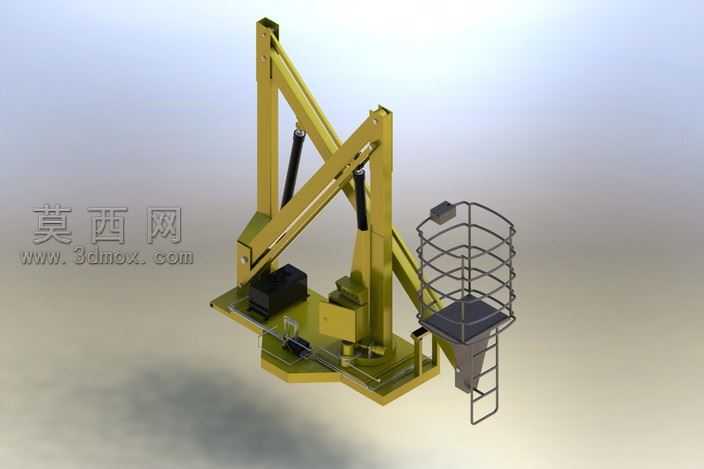

本模型为车载搭载的折叠臂式高空作业起重装置三维建模成果，建模阶段采用自底向上的装配设计思路，先完成各子部件的独立建模再进行整体约束装配，完整还原了装置的真实结构比例与运动逻辑。模型主体臂架采用箱型截面折叠臂结构，共设置两组铰接折叠关节，每处关节配套安装液压油缸作为动力执行部件，建模时精准还原了油缸的缸筒、活塞杆、铰接耳座等细节结构，可直观展示臂架从收纳状态到伸展至15米作业高度的完整运动轨迹。臂架末端设置带安全防护笼的作业平台，防护笼采用圆管弯折焊接的笼式结构建模，平台侧面配套设置爬梯结构，平台底部设置回转支撑结构，可实现作业平台的水平回转调节，满足不同方位的作业需求。装置底部为车载安装基座，建模时还原了基座上的液压泵站、控制阀组、回转机构等核心部件的布局，基座与卡车底盘的安装接口做了标准化适配设计，可直接匹配通用卡车底盘的安装点位。材质渲染阶段，臂架主体采用工程黄金属漆面材质，调整材质的金属度与粗糙度参数模拟工业漆面的哑光质感，液压油缸活塞杆采用抛光金属材质，缸筒采用深色金属材质，防护笼与爬梯采用镀锌金属材质，基座部件采用铸铁哑光材质，通过不同材质参数的区分清晰呈现各部件的功能属性。模型各铰接部位均设置了合理的运动约束，可在三维软件中实现臂架举升、折叠、回转、平台调平等动作的运动仿真，整体结构紧凑，收纳状态下可贴合卡车货厢区域放置，不会超出车辆限界，伸展状态下可覆盖15米高度的作业范围，适用于车载高空作业、小型起重吊装等场景，建模过程中对各部件的受力结构做了简化还原，既保证了模型的视觉真实度，也保留了结构设计的核心逻辑，可用于产品展示、结构方案验证、作业场景模拟等用途。
