橙色OG555大扭矩直流减速电机结构设计

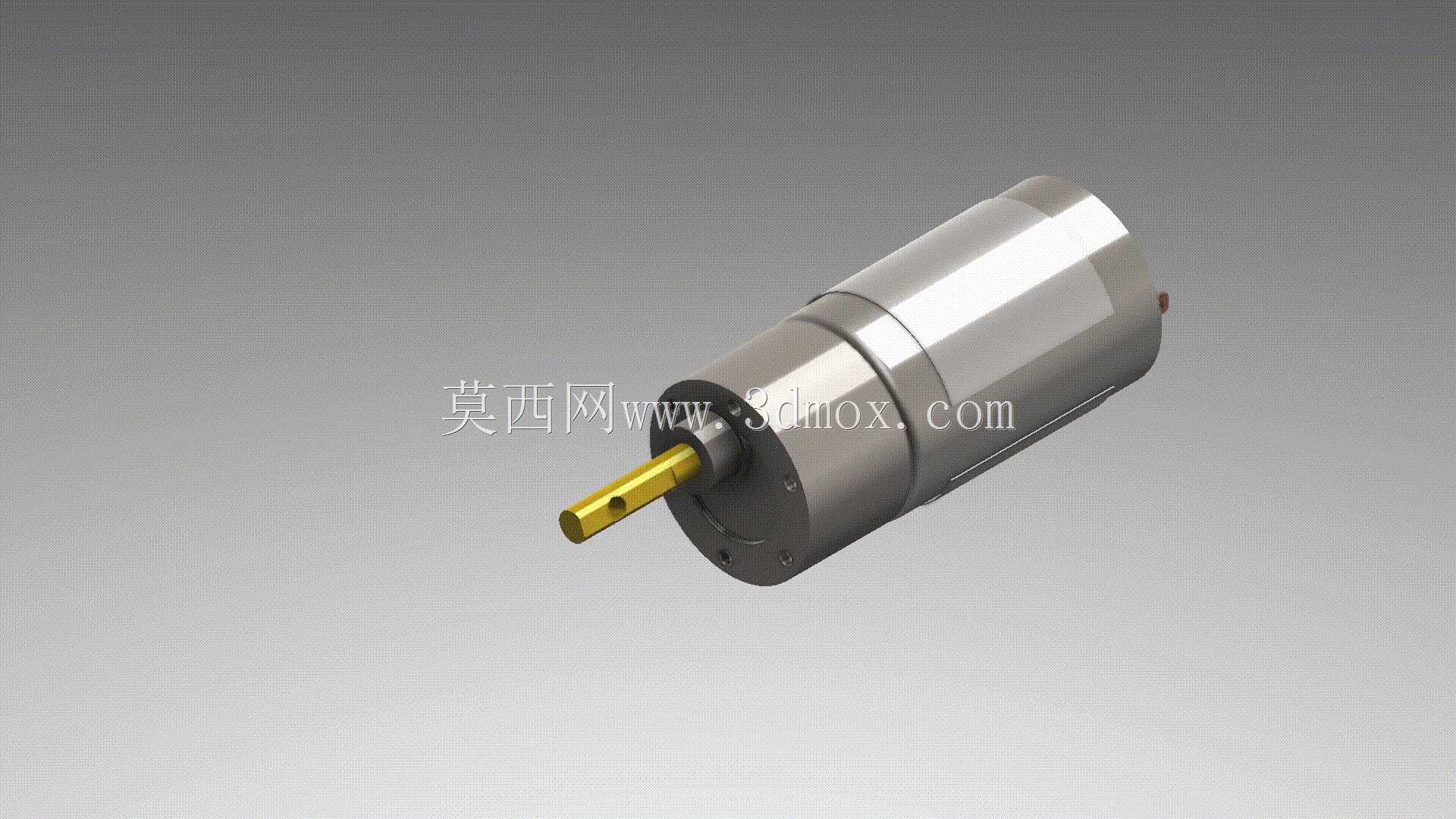

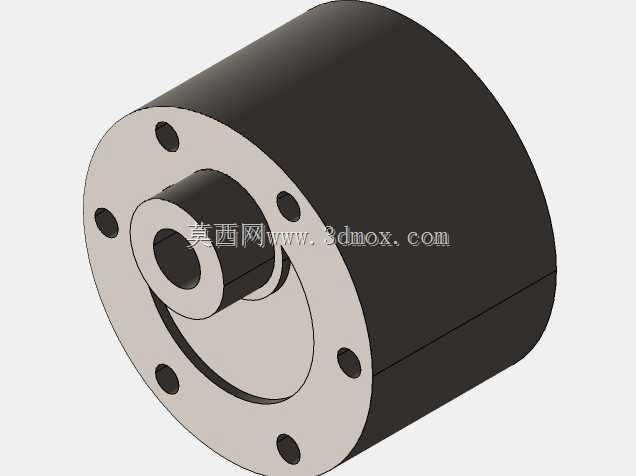

　　这款大扭矩直流减速电机的结构设计，核心围绕中小功率传动场景的负载适配需求展开，在小型自动化执行机构、智能代步装置、民用机电传动单元里，这类带减速箱的直流动力单元是非常常见的动力源，相比无减速结构的普通直流电机，它能在低转速区间输出足够的拖拽扭矩，解决普通直流电机空载转速高、带载能力弱的痛点。从结构布局来看，电机本体与减速箱采用同轴直连的集成式设计，输出轴沿减速箱中心轴线伸出，轴端做了扁位加工，方便与传动轮、联轴器、执行摇臂等部件做周向固定，避免传动过程中出现打滑空转的问题。减速箱端盖预留了均匀分布的安装孔位，安装孔的节圆尺寸、孔径大小都匹配常规小型传动机构的安装标准，设计人员在做整机结构布局时，可以直接按照这个安装边界预留安装位，不需要额外做转接法兰的设计，能有效缩短设备开发的结构适配周期。

　　在实际选型应用中，这类电机常被用在小型电动窗帘的牵引机构、桌面级3D打印机的送料传动、智能小车的驱动单元、小型传送带的动力端，还有部分民用电动工具的执行端，这些场景普遍不需要过高的输出转速，但需要动力单元在启动瞬间就能输出足够的扭矩克服静摩擦，避免出现启动卡顿、带载失步的问题。设计这款电机的三维结构时，首先要明确动力传递的路径：后端直流电机本体输出高转速低扭矩的旋转动力，经过减速箱内部的多级齿轮减速增扭之后，从前端的输出轴传递到负载端，所以在结构建模的时候，要保证电机本体与减速箱的配合止口同轴度公差，止口的配合间隙控制在合理范围内，避免装配之后出现齿轮啮合偏载、运行噪音过大的问题。

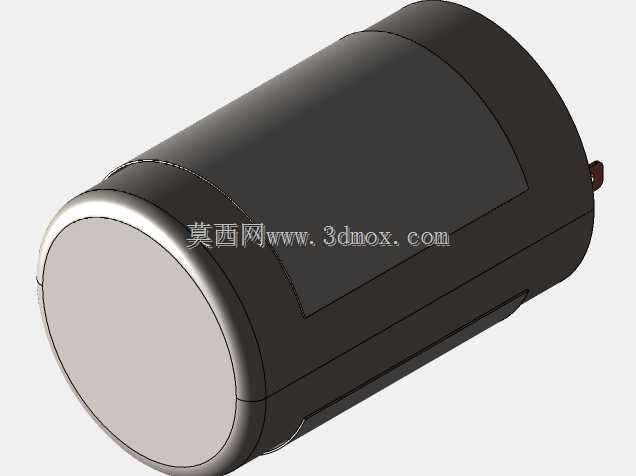

　　从外形尺寸边界来看，电机整体为圆柱形结构，减速箱段的直径略大于后端电机本体的直径，输出轴的伸出长度、轴径都做了标准化设计，选型人员在做结构校核时，只需要确认输出轴的负载径向力不超过设计阈值，安装面的平面度满足装配要求，就可以直接套用结构。电机的出线端设置在本体尾部侧面，预留的出线长度足够与设备内部的驱动板做接线连接，结构设计时在出线位置做了防拉扯的应力释放结构，避免设备运行过程中震动导致线材焊点脱落。

　　在功能特性上，这款电机支持12V与24V两种常规直流供电电压，适配绝大多数民用机电设备的供电系统，不需要额外做电压转换模块的设计。减速箱内部采用金属齿轮传动结构，相比塑料齿轮的减速箱，它的抗冲击负载能力更强，在频繁正反转、瞬时过载的工况下，齿轮打齿失效的概率更低，能有效延长动力单元的使用寿命。电机本体的外壳采用金属材质做封装，既可以保护内部的转子、绕组等核心部件，也能在运行过程中通过外壳散出绕组产生的热量，避免长时间高负载运行时出现过热退磁的问题。

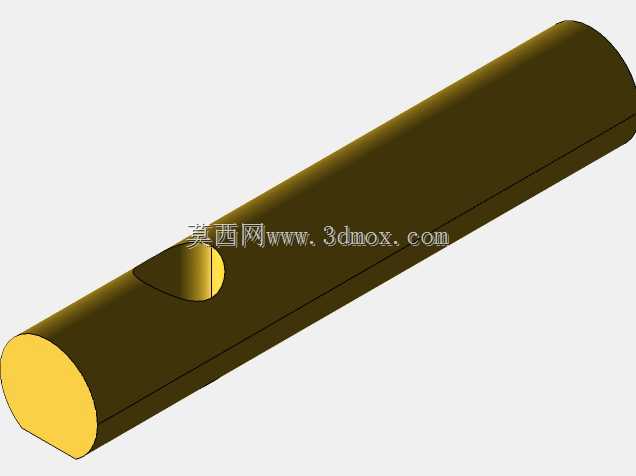

　　做这类电机的三维建模时，要特别注意安装孔位的位置度公差，输出轴与安装端面的垂直度公差，这些形位公差会直接影响后续装配的顺畅度，如果安装孔位置度偏差过大，会出现装配时螺丝无法顺利拧入、电机安装偏斜导致输出轴与负载不同心的问题，进而加剧传动部件的磨损。另外，输出轴的扁位尺寸要严格按照传动件的配合尺寸设计，扁位的深度、长度都要匹配联轴器或者传动轮的锁紧尺寸，保证扭矩传递的可靠性。在设备结构布局时，还要考虑电机本体的径向安装空间，预留足够的散热间隙，不要让电机外壳直接紧贴设备的密封内壁，避免热量堆积影响电机的运行寿命。对于需要频繁正反转的应用场景，结构设计时还要在安装位预留减震垫的安装空间，吸收电机启停瞬间的冲击震动，降低设备运行的整体噪音。
