传统乐器安格隆三维结构设计

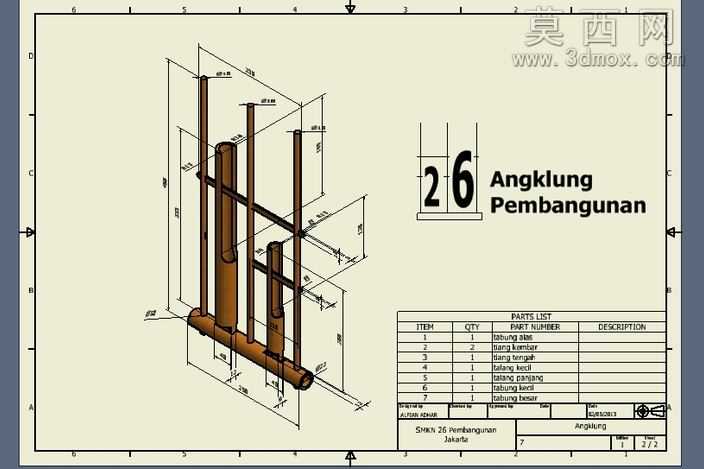

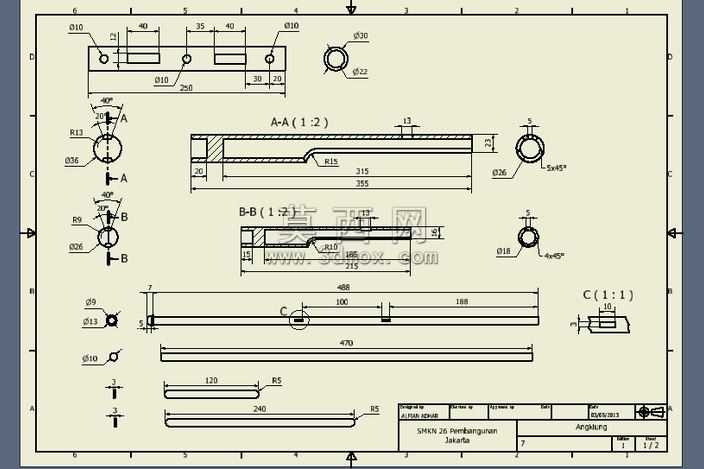

本作品为传统民族乐器安格隆的三维参数化模型，采用Autodesk Inventor完成全流程建模设计，完整还原了该竹制打击乐器的装配结构与尺寸逻辑。建模过程中首先梳理安格隆的发声结构原理：主体由多根长度、管径不同的竹制共鸣管构成，每根竹管对应特定音高，通过底部横向连接基座与纵向支撑杆件完成整体框架搭建，横向定位杆件将不同长度的竹管按音高排列顺序固定，保证敲击或摇晃时竹管能够产生稳定的共振发声。建模阶段对每一根竹管都采用旋转特征结合抽壳命令完成主体造型，精准还原竹管的管壁厚度、底部共鸣腔的封闭结构以及上端的开口形态，针对竹管表面的天然竹节纹理，采用凹凸贴图结合材质粗糙度参数调整，还原天然竹材的哑光质感与细微的表面起伏，竹材材质选用高还原度的竹木材质球，调整漫反射颜色为深浅不一的暖棕色调，模拟天然竹材的色泽差异，同时添加细微的纤维纹理贴图，提升模型的真实感。框架部分的杆件采用结构钢材质预设，调整金属粗糙度为中等哑光效果，还原金属支架的磨砂质感，各连接部位的紧固件采用标准件库调用的螺栓、销钉模型，保证装配关系的准确性。整体装配过程严格按照实际乐器的装配逻辑添加配合约束，竹管与支撑杆之间采用间隙配合，保留竹管摇晃时的活动余量，横向固定杆与纵向支架之间采用刚性配合，保证整体框架的结构稳定性，底部基座添加配重结构的建模设计，还原实际乐器放置时的稳定重心。工程图部分完整生成了带尺寸标注的三视图、等轴测爆炸视图以及零件明细表，对每一个零件的规格、数量、材质都做了明确标注，尺寸标注严格遵循机械制图标准，关键装配尺寸添加公差标注，保证模型可直接用于生产加工参考。设计过程中充分考虑安格隆的发声特性，对竹管的长度、内径尺寸做了参数化关联，可通过调整参数快速生成不同音高的竹管组件，满足不同音阶的定制需求，整体模型结构完整，装配关系清晰，材质渲染真实，既还原了传统民族乐器的外观形态，也通过精准的结构建模保证了模型的工程实用性，可用于乐器设计参考、民族文化科普展示以及相关文创产品的开发设计。
