30毫米行程同轴微型电动执行器结构

　　在小型自动化设备、智能家具、精密实验装置的直线驱动选型场景里，小行程电动执行器的空间适配性一直是结构工程师重点考量的指标，这款30毫米行程的同轴式微型执行器，正是针对安装空间局促、驱动力需求适中的场景设计的直线驱动部件。从实际应用场景来看，这类小行程执行器常被用于小型阀门的开度调节、桌面级实验工装的工位切换、智能柜锁的锁舌驱动、小型摄影器材的角度微调、智能家居里的通风口开合控制，甚至是航模、小型机器人的关节动作驱动，这些场景普遍没有大负载驱动需求，但对安装体积、动作响应速度、运行平稳度有明确要求。

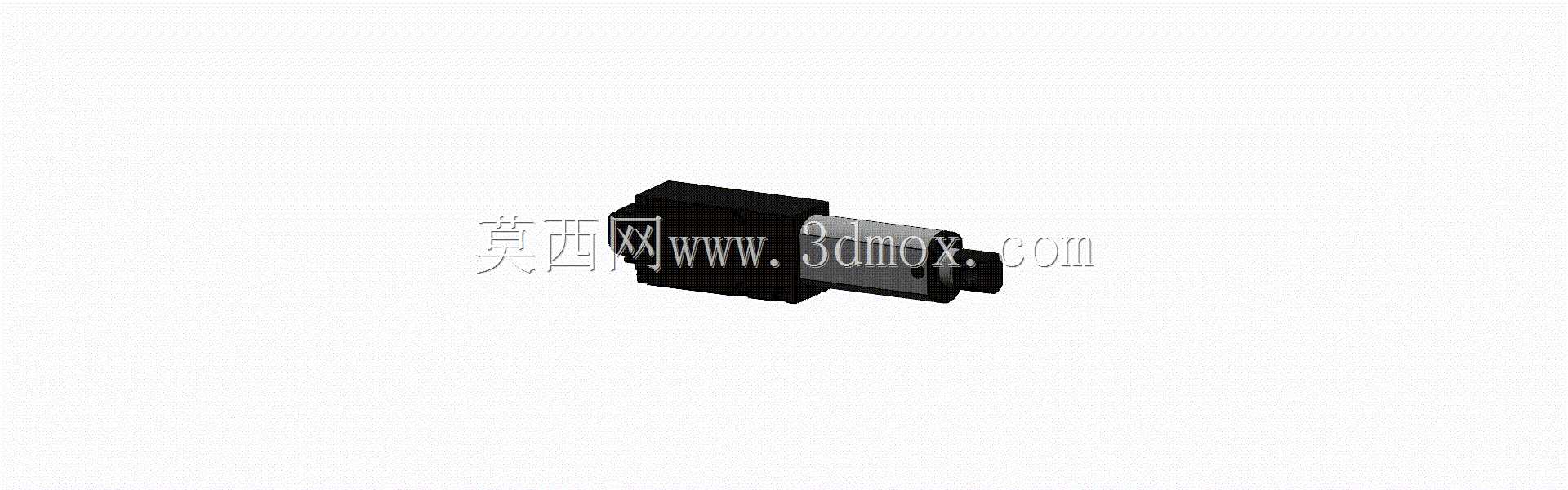

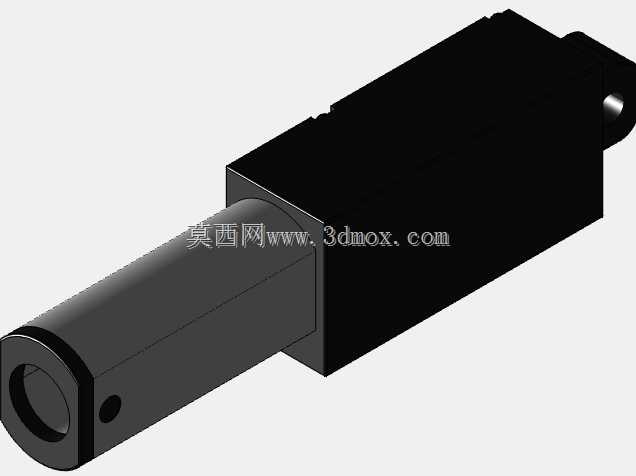

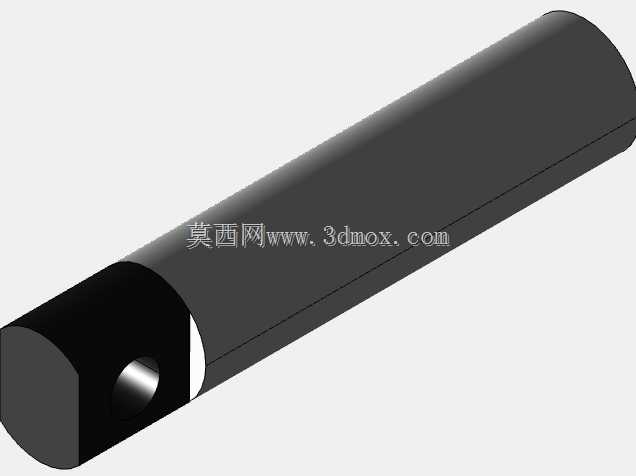

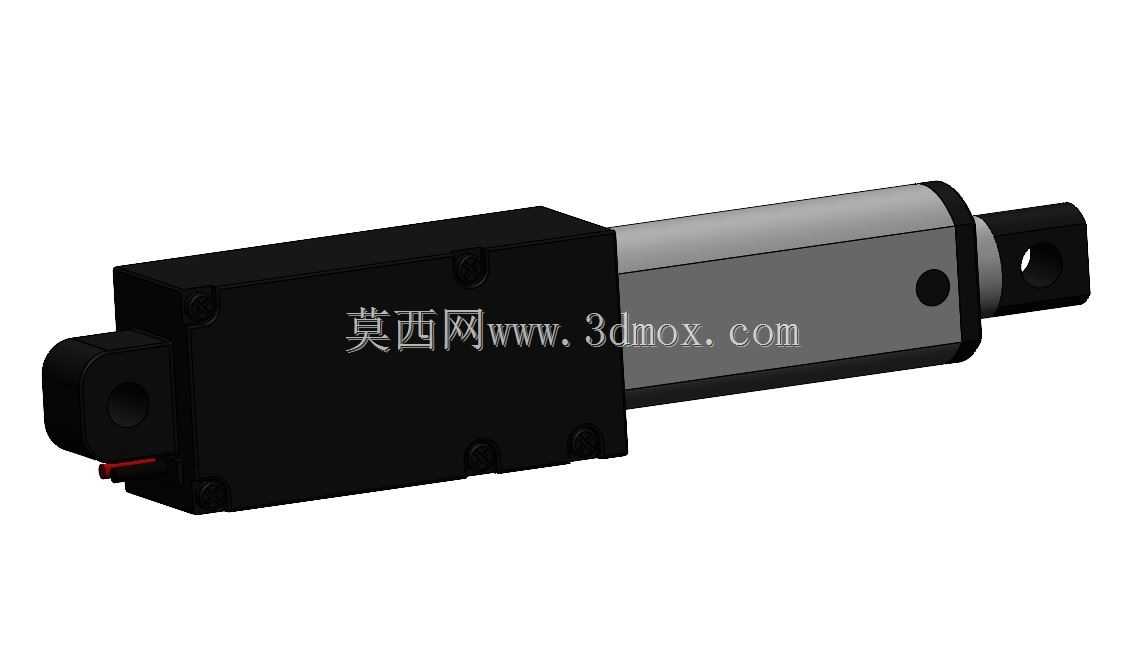

　　这款执行器采用驱动电机与推杆同轴布局的结构设计，区别于常见的平行轴齿轮减速布局，同轴结构能最大限度压缩径向安装尺寸，在狭长安装空间里的适配性更强，不会因为电机侧置额外占用横向空间，对于内部空间排布紧凑的小型设备来说，这种布局能有效降低结构设计阶段的空间避让难度。从功能特性上看，该执行器采用12V直流供电，适配绝大多数小型低压设备的供电体系，不需要额外配置高压供电模块，推杆有效行程为30毫米，能覆盖绝大多数小行程直线驱动的位移需求，执行器本体集成了减速结构与推杆导向结构，输出端采用带安装孔的铰接耳设计，既可以通过销轴实现摆动式安装，也可以配合固定支架实现刚性直推安装，出线端从驱动端尾部引出，接线方向沿执行器轴向排布，不会在径向额外占用布线空间，方便设备内部的线束整理与固定。在设计思路层面，这款执行器的建模完全参照实物测绘尺寸搭建，所有装配间隙、安装孔位、外形轮廓都和实物保持一致，建模过程中对减速箱外壳、电机壳体、推杆杆体、端部铰接耳的配合关系做了完整还原，没有省略关键的装配特征，比如外壳上的固定螺丝位、推杆表面的导向限位结构、端部铰接耳的销轴孔公差带，都按照实际加工装配的尺寸逻辑做了还原，方便工程师直接将模型导入装配体做干涉检查，不需要二次修正模型尺寸。

　　从外形尺寸与安装边界来看，执行器总长度随推杆伸缩状态变化，缩回状态下整体长度适配小型设备的内部安装腔，径向最大尺寸为驱动端的方形外壳尺寸，安装时需要预留的径向空间不超过外壳最大轮廓，端部铰接耳的安装孔为标准通孔，适配常用的微型销轴尺寸，推杆伸出到最大行程时，不会和驱动端外壳发生结构干涉，建模时已经预留了足够的安全行程余量，避免实际使用中出现推杆顶死的情况。对于结构设计从业者来说，这类成熟的小执行器模型可以直接复用在小型自动化设备的方案设计阶段，不需要从零开始绘制执行器的外形结构，能大幅缩短方案阶段的建模周期，在做设备整体布局时，可以直接将模型调入装配体，核对安装空间是否充足、推杆运动路径上是否存在其他部件干涉，提前规避结构设计风险。

　　在设备选型阶段，通过三维模型可以直观判断执行器的安装方式是否适配现有设备结构，不需要拿到实物样品就能完成安装位的初步设计，有效缩短产品开发周期。模型还原了执行器的所有外部特征，包括外壳的分型线、出线口的结构、推杆表面的处理特征，在做产品渲染、方案演示时也能直接使用，不需要额外做外观美化处理。这类同轴微型执行器相比平行轴结构的同行程推杆，运行时的受力同轴度更好，推杆伸出时不会受到偏载力矩的影响，长期运行的磨损更小，适合需要频繁往复动作的工作场景，在设计配套安装结构时，只需要对两端铰接耳做固定支撑，不需要额外增加推杆的导向结构，依靠执行器自带的导向结构就能保证推杆运行的直线度，能进一步简化配套设备的结构设计，减少额外的零件加工成本。
