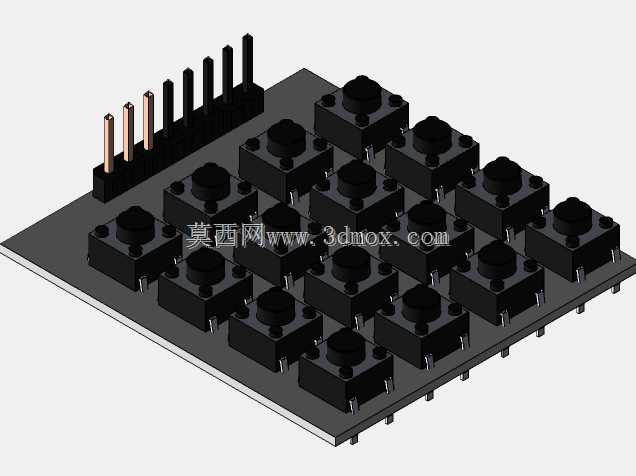

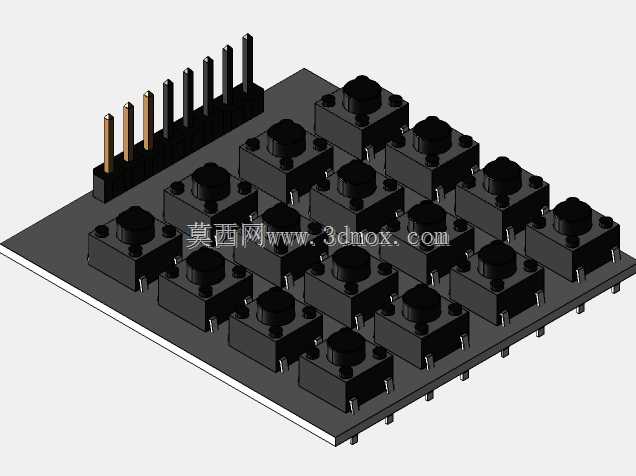

Arduino4x4矩阵按键轻触输入模块结构

　　在嵌入式开发、小型工控终端、DIY电子项目的实操场景里，这类4x4矩阵按键模块是人机交互环节最常用的输入载体之一，区别于独立按键的IO口直连方案，矩阵排布的设计能在占用最少主控IO资源的前提下，实现16个独立按键的输入识别，对Arduino这类IO资源有限的开源主控板来说，是平衡功能与资源占用的典型选型方案。从实际使用场景来看，这类模块常被用在小型密码输入终端、简易参数设置面板、创客DIY的小型交互装置、学生电子竞赛作品的输入单元上，不需要额外做复杂的按键电路设计，直接通过排针与主控板连接就能完成硬件搭建，大幅缩短原型验证的周期。

　　从功能特性上看，模块上搭载的16个轻触开关都是常规66mm规格的立式直插轻触按键，按键行程短、触发压力适中，单次触发的导通寿命能满足常规原型开发与小批量量产设备的使用需求，每个按键的引脚都通过PCB板上的走线完成矩阵行列连接，最终汇总到侧边的排针接口上，用户只需要按照行列扫描的逻辑编写驱动程序，就能准确识别每个按键的触发状态，不会出现按键冲突的问题——当然前提是驱动程序里做好消抖处理，毕竟机械轻触开关在触发瞬间都会存在几毫秒的电平抖动，这部分在硬件设计时也预留了外接消抖电容的焊盘位置，用户可以根据实际使用需求选择硬件消抖或者软件消抖方案。

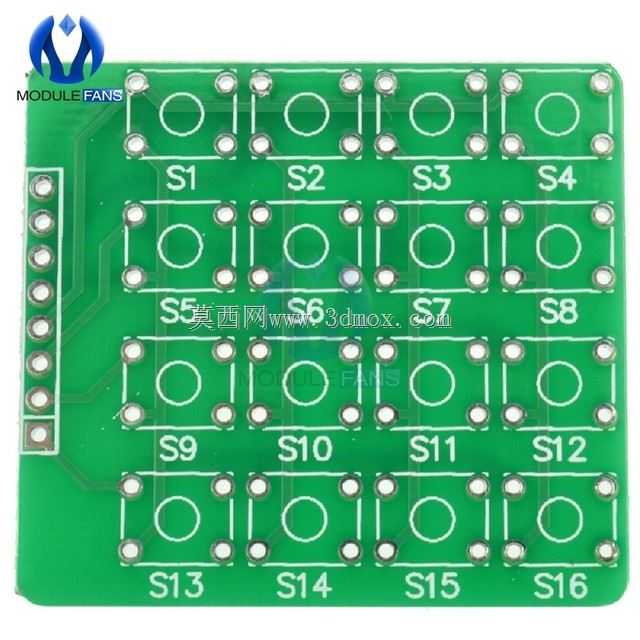

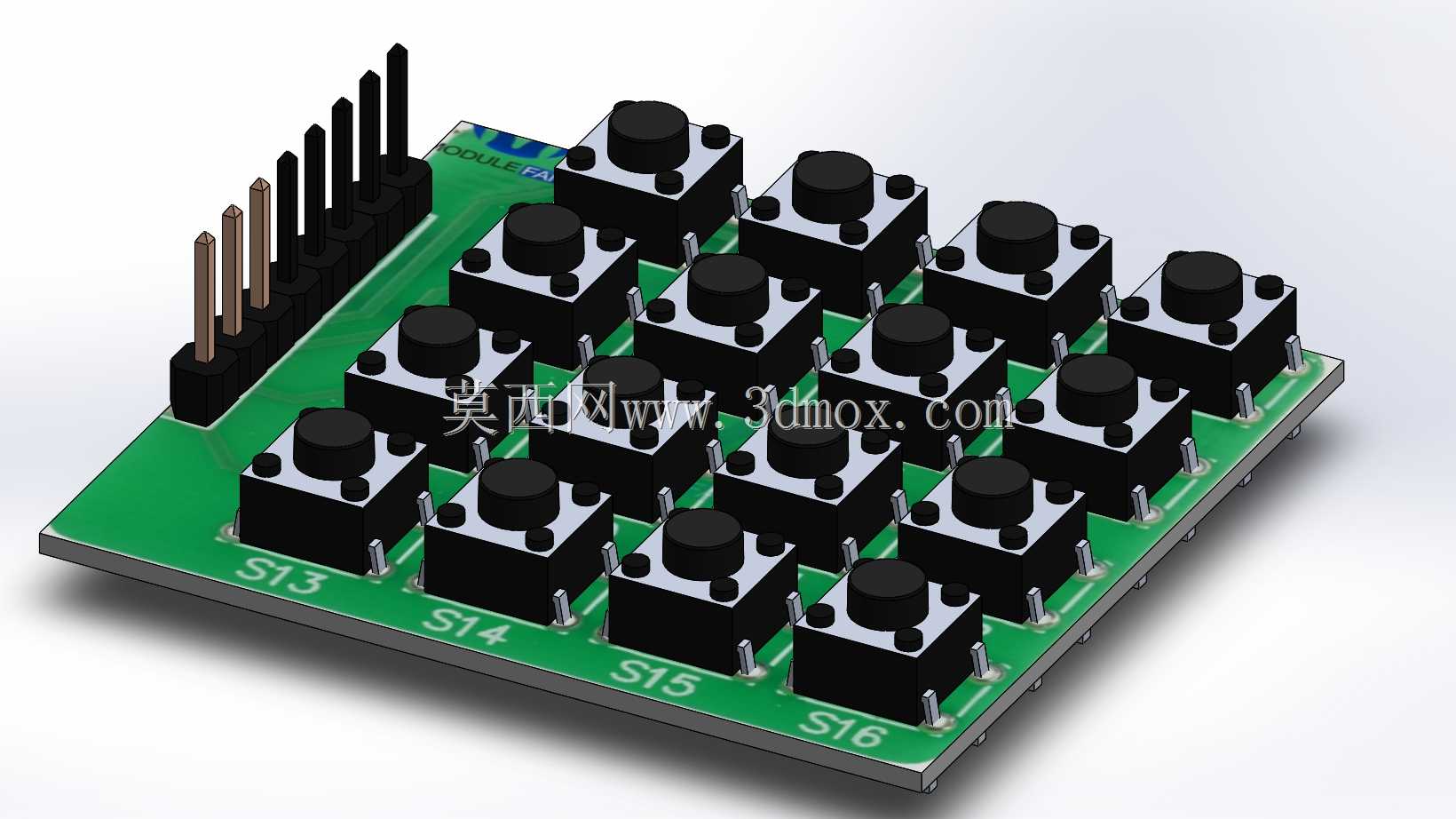

　　设计思路上，整个模块采用双层FR-4玻纤PCB作为载体，板厚选用常规1.6mm规格，完全匹配通用排针、直插按键的引脚长度，焊接后不会出现引脚突出过长或者焊盘吃锡不足的问题。PCB的外形做了圆角处理，边缘没有尖锐毛刺，四个角预留了M2规格的安装孔位，方便用户将模块固定在外壳或者设备安装面板上，安装孔的中心距经过精准核算，既不会和板上的按键、走线产生干涉，也能适配市面上常见的小型塑料外壳安装柱位置。板上的丝印标注清晰，除了每个按键对应的行列序号S13到S16这类标识外，排针接口的每个引脚定义也都做了丝印标注，用户接线时不需要额外查阅原理图就能完成接线，降低接线错误的概率。

　　从安装边界与尺寸参数来看，整个模块的外形尺寸控制在50mm50mm以内，属于小型化的板载模块，安装时只需要预留出按键顶部3mm以上的按压行程空间，以及侧边排针接插杜邦线所需的8mm操作空间即可，不会占用过多设备内部的安装空间。排针选用常规2.54mm间距的立式直插排针，完全兼容通用杜邦线、面包板的接插规格，不需要定制特殊的连接线缆。按键的顶部高度距离PCB板面为7mm，安装在面板上时只需要在面板上开出对应阵列的6.5mm*6.5mm避让孔，就能让按键帽刚好露出面板表面，按压时不会和面板产生卡滞。PCB上的走线宽度按照0.254mm的常规信号走线宽度设计，完全满足按键扫描时的小电流传输需求，走线之间的间距满足安规要求，不会出现信号串扰的问题，焊盘都做了加大处理，手工焊接时不容易出现焊盘脱落的问题，适配手工打样、小批量焊接的生产场景。

　　在实际选型使用时，这类模块不需要额外的辅助电路，直接通过杜邦线连接到Arduino的数字IO口就能工作，供电电压兼容3.3V与5V主控系统，不需要做电平转换，适配绝大多数开源主控板的电平标准。模块上的轻触开关都是工业级常规料件，采购渠道广泛，替换成本极低，哪怕单个按键出现损坏，只需要用电烙铁更换对应位置的轻触开关即可，不需要整体更换模块，后期维护成本很低。对于结构设计从业者来说，在做小型交互设备的结构设计时，只需要按照模块的实际安装尺寸预留安装位，确认按键的按压行程与面板避让孔的位置匹配，就能快速完成输入部分的结构适配，不需要从零开始设计按键的固定结构、电路走线，大幅缩短结构设计的周期，也降低了硬件电路设计的出错概率。
