这款80mm机座规格的伺服电机,是自动化传动场景里应用极广的动力执行部件,日常选型中常出现在数控雕铣设备进给轴、小型机械手关节、包装线拉膜机构、电子组装滑台这类对位置控制精度、动态响应速度有明确要求的工位上。带断保持闸的配置,主要解决垂直安装轴断电后的下坠风险,比如立式滑台的Z轴、提升类小型输送机构,断电瞬间抱闸机构靠弹簧力锁死转子输出端,避免负载滑落造成工装、工件磕碰,也能杜绝设备调试阶段的安全隐患。
从结构设计来看,这款电机采用方形安装法兰布局,法兰端的安装孔位遵循80机座伺服的通用安装规范,止口直径、孔位中心距、输出轴轴径与键槽尺寸都匹配行业通用标准,做设备结构设计时,只要安装空间预留足够,可直接替换同规格其他品牌的同功率伺服,不用重新加工安装板、调整联轴器适配尺寸,能大幅缩短改型设计的周期。机身外壳采用带轴向散热筋的一体式铝壳结构,散热筋沿电机轴向排布,既可以增加壳体和空气的接触面积提升连续运行时的散热效率,筋条的走向也能引导电机尾部散热风扇带动的气流沿轴向流动,带走定子绕组产生的热量,避免长时间高负载运行时绕组温升过高触发过载保护。输出端采用高精度轴承支撑,前后端轴承的选型匹配1KW功率下的径向、轴向负载能力,前端盖靠近输出轴的位置做了油封安装位,可阻挡加工场景里的切削液、粉尘进入电机内部,适配车间多粉尘、有少量切削液飞溅的加工环境。
抱闸机构集成在电机后端盖位置,和电机转子同轴安装,抱闸的供电回路和电机动力回路做互锁设计,电机上电运行时抱闸同步得电释放,不会额外增加转子转动阻力,断电时抱闸立刻失电锁止,响应延迟控制在毫秒级,避免负载下坠的位移超差。电机尾部预留了编码器安装空间,配套的高分辨率编码器可实时反馈转子位置、转速信息给伺服驱动器,实现闭环位置控制,低速运行时扭矩输出平稳,不会出现步进电机常见的低速抖动问题,适合做精密进给的动力源。
做三维结构布局时,要注意安装边界的预留:电机轴向总长度要考虑尾部编码器、动力线与编码器线缆的弯折半径,不能把电机尾部紧贴设备壁板安装,否则线缆弯折过度会造成内部线芯断裂,影响信号传输稳定性;法兰安装面要保证平面度公差,安装时锁紧螺丝要按对角顺序逐步拧紧,避免法兰面受力不均造成电机轴和负载轴不同心,运行时产生异常振动、轴承过早磨损。输出轴和负载连接优先选用弹性联轴器,补偿少量的同轴度误差,不要用刚性连接硬对接,否则容易造成输出轴弯曲、轴承载荷过大提前失效。
在实际设备调试中,这类带抱闸的伺服要注意抱闸释放和伺服使能的时序匹配,要等伺服使能建立足够的保持扭矩后再释放抱闸,避免垂直轴在抱闸打开瞬间出现下坠溜车;停机时要先给抱闸发送锁止信号,等抱闸完全抱紧转子后再断开伺服使能,保证负载位置不会偏移。电机的动力线和编码器线要分开走线,避免和变频器、大功率伺服的动力线绑在一起,防止干扰信号串入编码器回路,造成位置反馈不准、运行时出现飞车或者定位偏差问题。

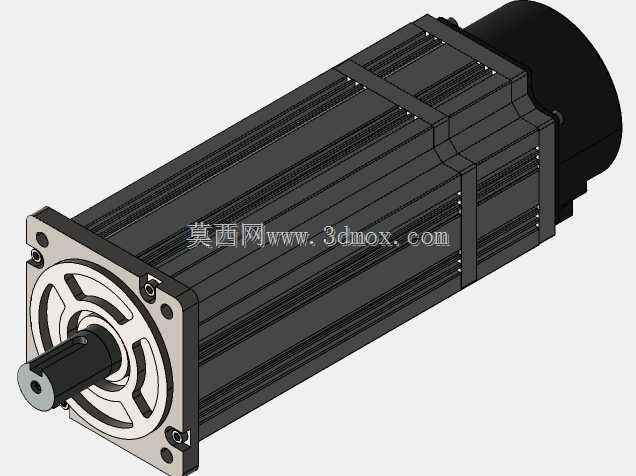

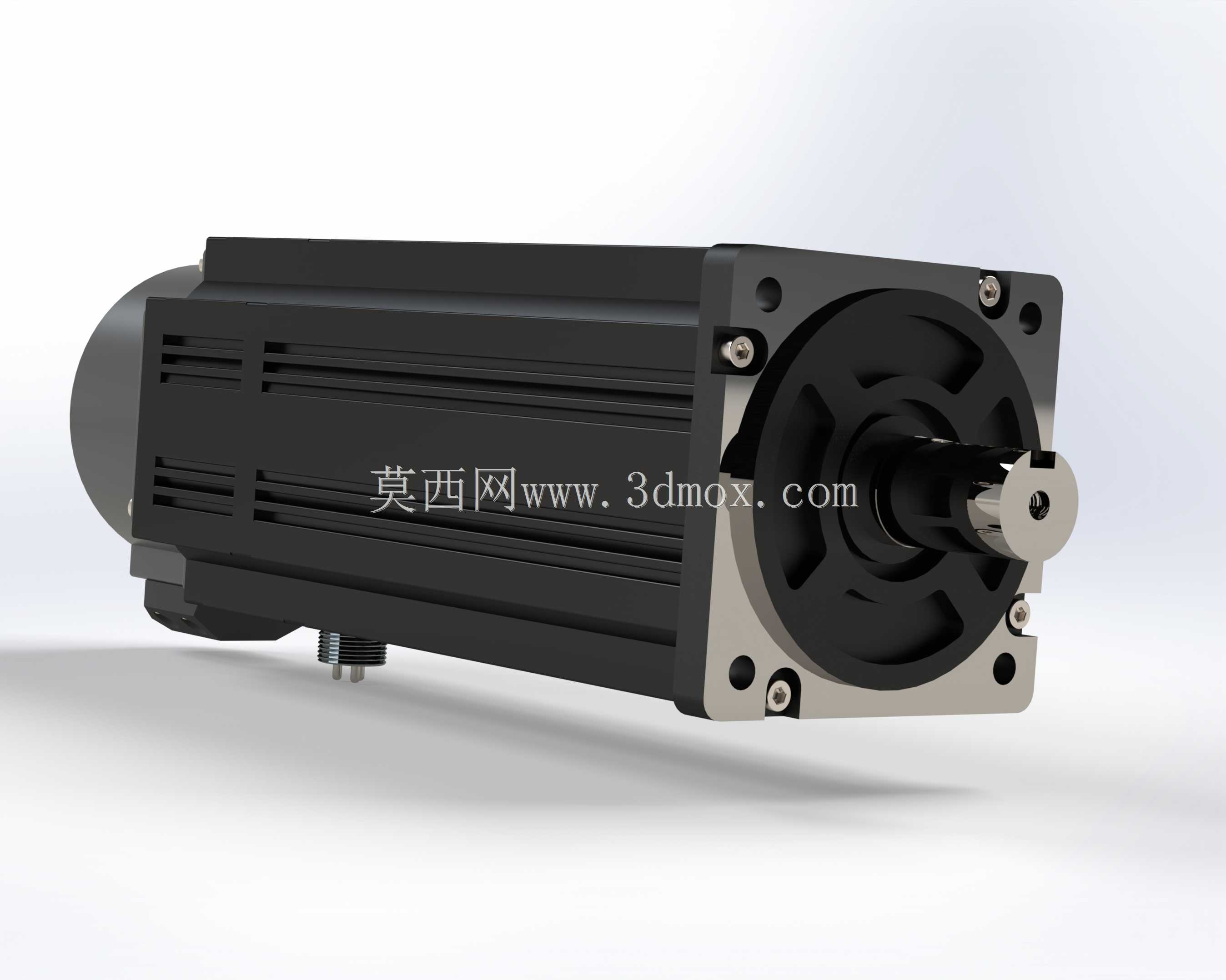

从结构建模的细节来看,这款模型还原了电机外壳的散热筋结构、法兰安装孔位、输出轴键槽、尾部接线端子的位置,做设备整体装配时,可以直接用来做干涉检查,验证安装空间是否足够,提前排查电机和周边护罩、管线、其他机构的碰撞风险,不用等实物到场再调整结构,能减少样机试制阶段的改模次数。
