4.0N.m简易伺服电机三维结构设计

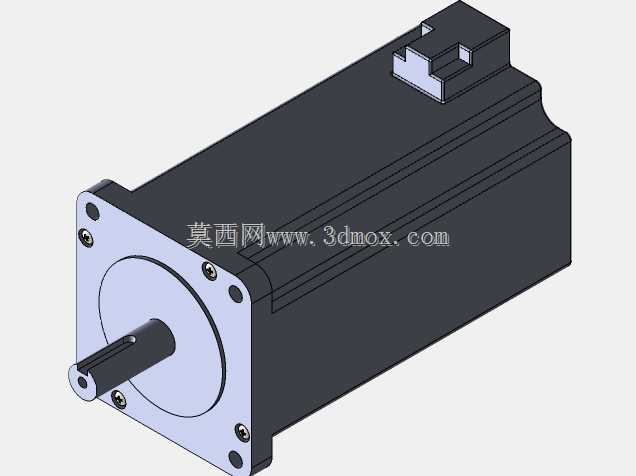

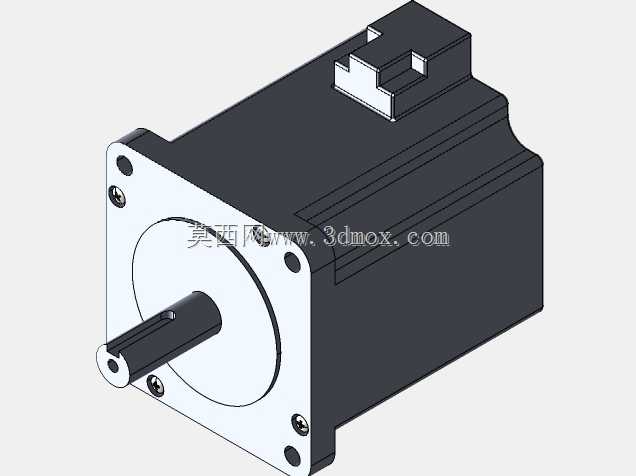

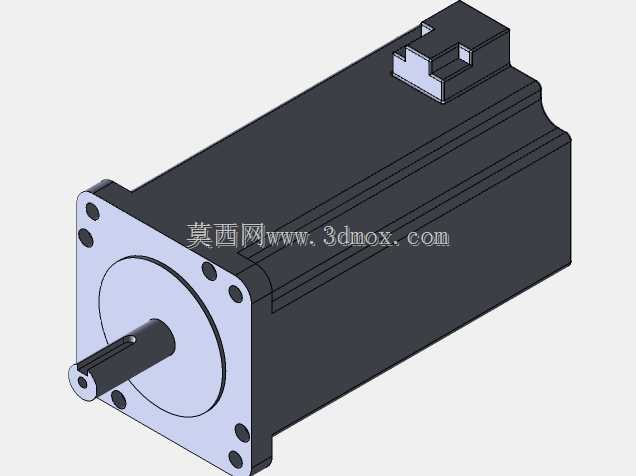

　　在桌面级自动化改造、小型输送线点位控制、3C产品组装工位的短距快速定位场景里，这类4N.m级简易伺服的应用占比一直不低，相比大功率高压伺服，它不需要复杂的动力配线，也不用搭配高额的驱动模块，就能实现比普通开环步进更精准的位置锁定，很适合负载惯量不大、行程偏短的工位做动力输出端。从结构建模的细节来看，这款电机的输出轴采用单扁位加端面螺纹孔的设计，装配时可以通过轴端的内螺纹孔锁紧同步轮、联轴器或者小负载凸轮，避免高速启停时传动件出现轴向窜动；轴伸长度控制在适配常规20至40规格联轴器的范围，法兰安装面的四个沉孔呈对角分布，安装孔位的中心距匹配60系列伺服的通用安装尺寸，不需要额外做转接板就能直接替换同规格的开环步进电机，给老设备做精度升级的时候能省不少改造成本。

　　机身部分的壳体做了轴向的散热筋结构，建模时特意把筋条的高度控制在2mm以内，既不会额外增加机身的整体外轮廓尺寸，又能在电机持续运行时增加壳体和空气的接触面积，带走绕组产生的热量；尾部的编码器接线座采用侧出式的快插结构，接线口做了防呆的卡扣设计，装配时不用反复核对针脚定义，插到位之后卡扣自动锁死，能避免设备运行时的振动导致接线松脱。做结构设计的时候，首先要考虑的是安装边界的兼容性，这款电机的机身横截面是标准的方形轮廓，对角线尺寸和同扭矩等级的步进电机完全一致，设备预留的电机安装位不需要重新扩孔或者调整安装板的厚度，直接替换就能用；输出轴的中心高和法兰端面的垂直度公差在建模时按IT7级精度设定，保证装配之后联轴器的同轴度误差控制在允许范围内，减少高速运转时的径向跳动，延长轴承的使用寿命。

　　从实际使用的角度来说，这类简易伺服自带位置反馈，不会像开环步进那样在负载突变的时候出现丢步问题，在短距离快速启停的工位上，比如小型贴标机的送标辊驱动、桌面点胶机的XYZ轴动力、小型分拣线的拨料机构驱动，它的响应速度足够跟上工位的节拍，而且低速运行时的扭矩输出比同功率的普通步进更平稳，不会出现低速爬行的问题。建模过程中对电机尾部的编码器保护壳做了加厚处理，因为很多现场安装的时候，电机尾部容易碰到走线槽或者设备机架的边角，加厚的保护壳能避免外力磕碰损坏编码器；接线座的朝向可以根据安装需求旋转调整，不用拆开电机端盖就能改变出线方向，适配不同设备的走线布局，减少线缆弯折的角度，延长线缆的使用寿命。

　　另外，电机前端盖的轴承室做了双重密封的结构设计，建模时预留了密封圈的安装槽位，在有少量粉尘或者切削液飞溅的工位上使用时，能避免杂质进入轴承内部，降低轴承磨损的速度；转子部分的动平衡等级按G2.5级设定，保证电机在额定转速下运行时的振动值控制在标准范围内，不会因为振动影响设备末端的定位精度。在做设备选型匹配的时候，要注意这款电机的额定扭矩是4N.m，适合驱动惯量在0.1kg·㎡以内的负载，如果搭配减速机构使用，要核算减速后的输出扭矩和负载的启动扭矩是否匹配，避免长时间过载运行导致电机过热；安装的时候要保证法兰面和设备安装板完全贴合，不要有异物夹在结合面之间，不然会导致电机轴和负载轴不同心，运行时产生异常噪音和振动。从三维建模的细节还原度来说，这款模型把电机外部的所有安装特征、接线结构、轴伸尺寸都做了1:1的还原，结构设计人员在做设备整体布局的时候，可以直接把模型导入装配体，核对安装空间是否足够，检查和周边部件是否存在干涉，不用再手动测绘电机的外形尺寸，能大幅缩短设计阶段的绘图时间，也能避免因为尺寸测绘误差导致的装配干涉问题。
