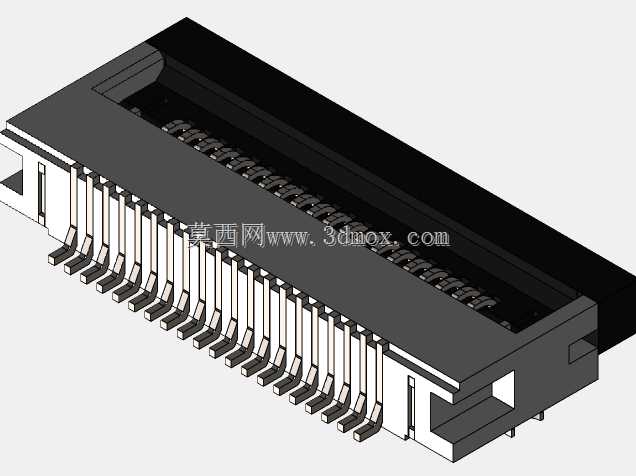

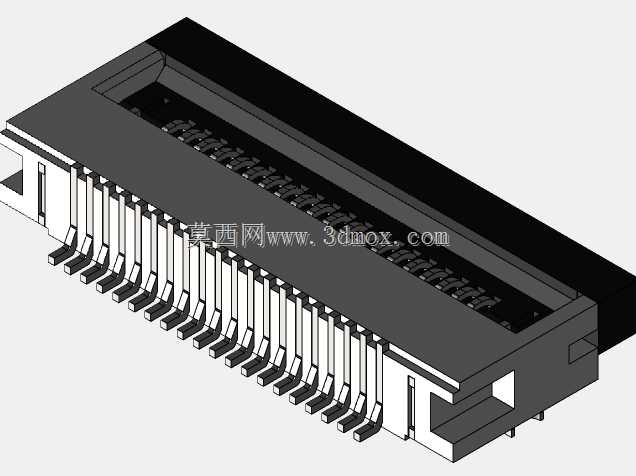

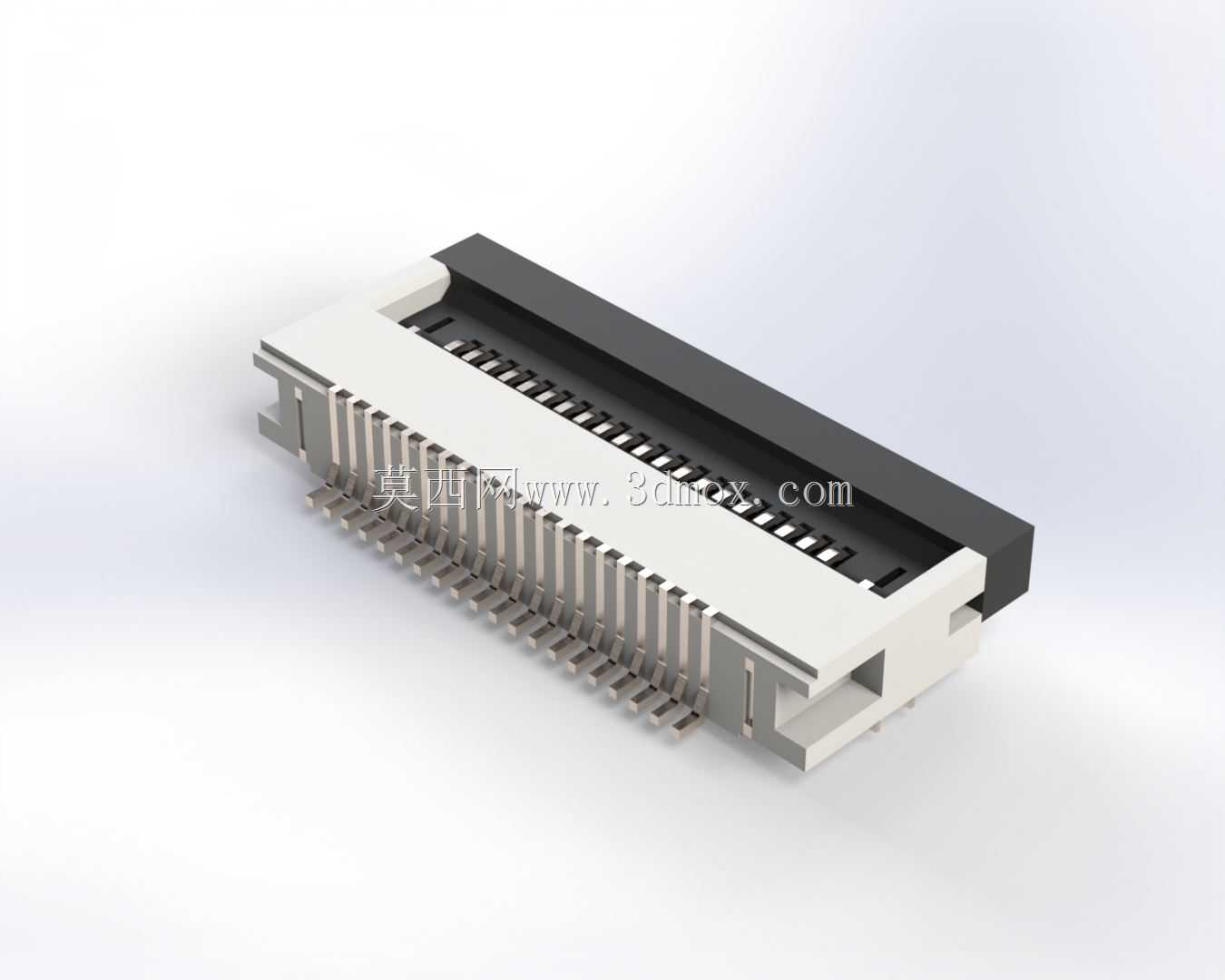

20针0.5mm间距水平SMT型FPC连接器

　　这款20针位的FPC连接器采用0.5mm接触间距设计，为水平式SMT贴装的ZIF零插入力结构，主要用于柔性印刷线路板与刚性PCB之间的信号互联，在消费电子、小型工控板卡、便携检测设备、智能穿戴硬件的内部走线场景中应用广泛。不同于立式贴装的同规格连接器，该款水平出线的结构能够将FPC排线的走向控制在与PCB板面平行的平面内，极大压缩板卡上方的垂直空间占用，尤其适合对整机厚度有严格限制的超薄型设备内部布线，比如手持数据采集终端、薄型工业传感器模块、紧凑型嵌入式控制板的排线连接场景。

　　从结构设计来看，该连接器采用翻盖式锁止结构，排线插入时无需施加额外的推压力，翻开锁止翻盖后将端部做了镀金处理的FPC排线对准接触端子插入到位，再压下翻盖即可通过结构件的机械压力将排线与端子紧密压合，既避免了硬插过程中对端子接触臂的损伤，也能在设备受振动冲击的工况下防止排线松脱。接触端子采用磷青铜基材冲压成型，接触区域做镀金处理，保证长期使用后的接触可靠性，降低接触电阻波动带来的信号传输损耗；塑胶本体采用耐高温LCP材料注塑成型，能够耐受回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题，适配常规SMT产线的焊接工艺要求。

　　安装边界方面，该连接器的贴装引脚分布在本体两侧，焊盘尺寸适配0.5mm间距的标准SMT钢网开孔要求，本体底部设置有定位柱，在PCB设计时对应位置预留定位孔，贴装时可以快速对位，防止过回流焊过程中器件移位。连接器的总宽度、长度以及本体高度都经过紧凑化设计，20针位的总长度刚好匹配20芯0.5mm间距FPC排线的宽度，不会额外占用PCB板上的多余布线空间，锁止翻盖的开启方向与排线插入方向平行，装配时操作人员可以从板卡外侧完成翻盖操作，不会被周边的 taller 元器件干涉操作空间。接触端子的焊接脚采用鸥翼型设计，焊接后焊点能够直观检查，方便产线做AOI光学检测，及时识别虚焊、连焊等焊接缺陷。

　　在实际选型应用中，这款连接器的额定电流、耐压参数能够满足常规低压数字信号、小功率模拟信号的传输需求，不适合大电流功率回路的连接。ZIF结构的设计使得排线的拆装可以反复进行多次，不会因为多次插拔导致端子接触力下降，方便产品生产过程中的调试返修，以及后期售后维护时的排线更换。水平出线的结构还能够避免排线弯折处距离焊点过近导致的应力集中问题，排线从连接器引出后可以自然沿着PCB板面延伸，弯折半径可以控制在较小范围内，适合内部空间局促、排线需要多次弯折布线的场景。塑胶本体的边缘做了倒角处理，不会在装配过程中刮伤FPC排线的绝缘层，端子的接触臂设计有双向限位结构，翻盖压合后接触点的位置保持固定，不会因为排线的轻微拉扯导致接触点偏移，保证信号传输的稳定性。
