六螺栓安装式碟刹制动转子结构设计

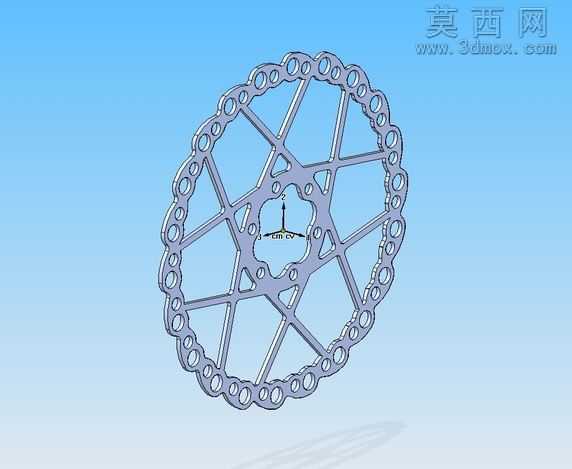

本作品为适配两轮车辆的碟刹制动转子三维建模设计，整体采用160毫米标准外径、2毫米厚度的薄型圆盘结构，匹配行业通用的六螺栓安装孔位布局，可兼容多数常规山地自行车、跨骑式摩托车的前轮花鼓安装规格，具备良好的通用适配性。建模阶段采用参数化设计思路，首先绘制中心安装基准面，定位六个均匀环形分布的螺栓孔位，确保孔位中心距与通用安装标准完全匹配，避免装配干涉问题。转子主体的散热与减重结构采用交错式辐条设计，从中心安装座向外延伸出多组交叉支撑筋，既保证了盘体整体的结构刚性，在制动夹紧受力时不易产生形变，又通过大面积镂空结构有效降低了零件自重，同时在制动过程中可以引导空气流经盘体表面，快速带走摩擦产生的热量，避免长时间制动出现热衰减现象。转子外边缘采用连续链式波浪齿形轮廓，该结构设计一方面可以在制动时快速刮除刹车片表面附着的泥沙、粉尘杂质，保持摩擦面的清洁度，稳定制动摩擦系数，另一方面可以减少盘片与刹车片的持续接触面积，降低非制动状态下的拖滞阻力，提升传动效率。材质设定上模拟高强度不锈钢材质，渲染阶段调整金属材质的粗糙度与反射参数，还原不锈钢制动盘经过精加工后的哑光金属质感，边缘切削位置做轻微高光处理，体现零件的精密加工属性。中心安装座区域做局部加厚处理，提升螺栓锁紧位置的结构强度，避免长期受力出现孔位开裂问题，支撑筋与外边缘齿圈的连接位置做均匀圆角过渡，减少应力集中点，提升零件的抗疲劳寿命。整体建模过程严格遵循实际零件的加工工艺逻辑，所有镂空结构、孔位、轮廓均满足冲压成型的加工要求，无不合理的尖锐死角或壁厚突变结构，可直接用于后续的工程出图、3D打印验证或数控加工生产参考，渲染效果真实还原了成品零件的外观质感与结构细节。
