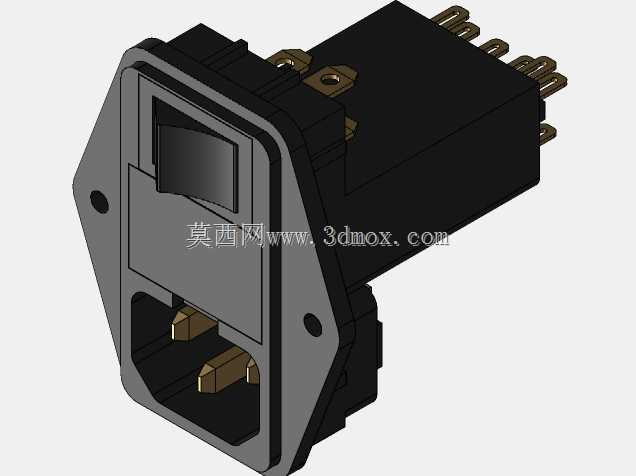

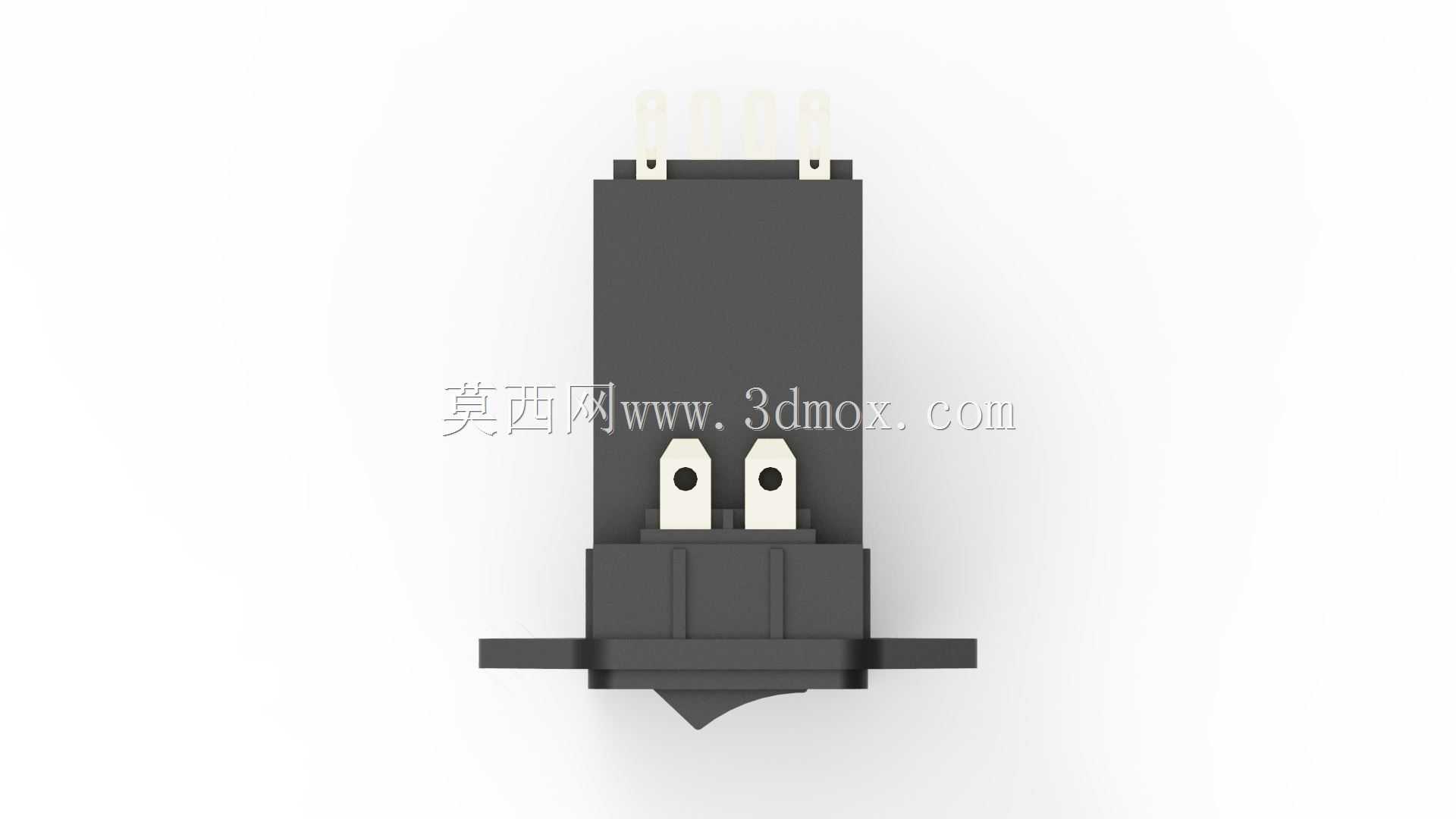

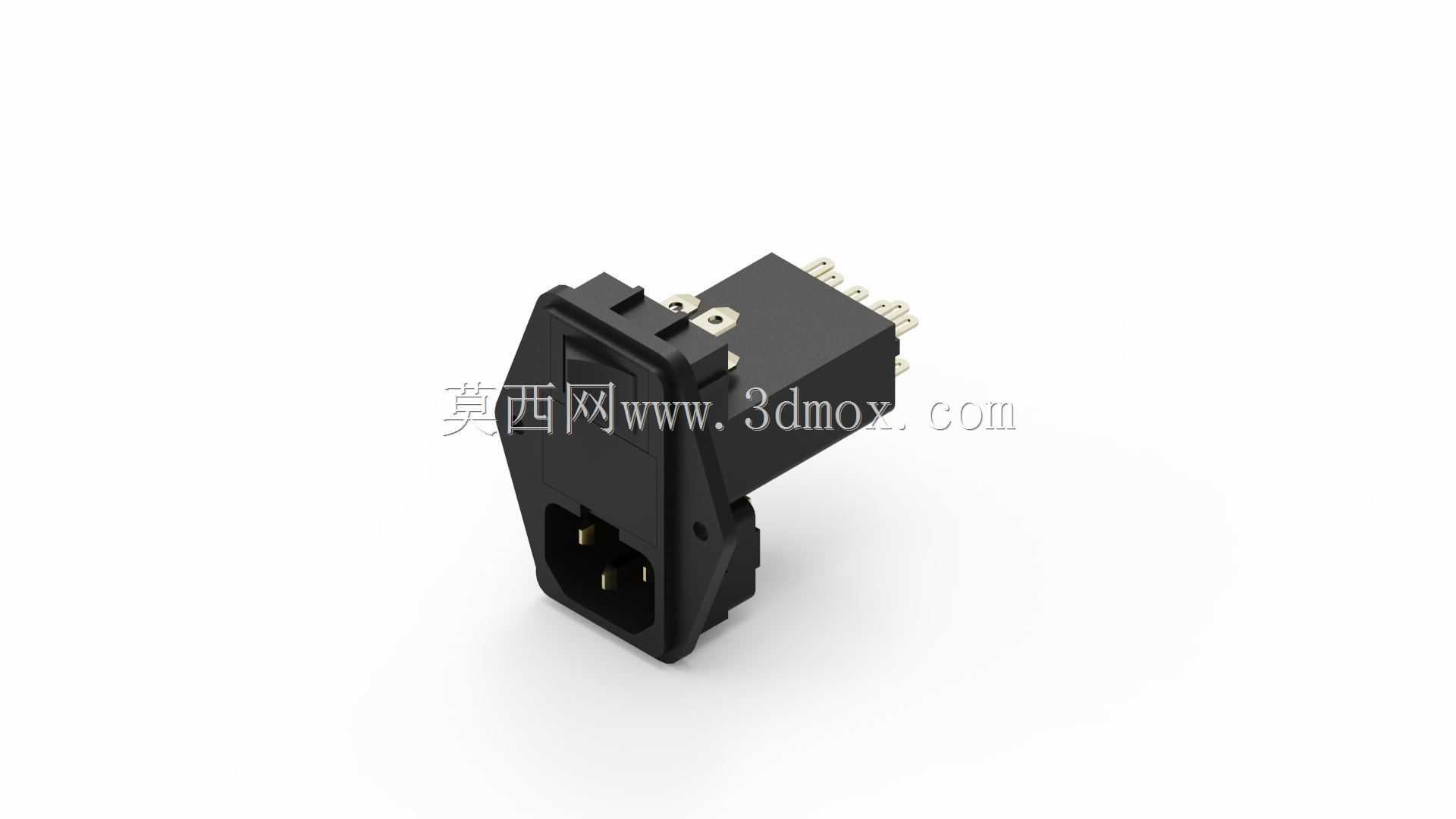

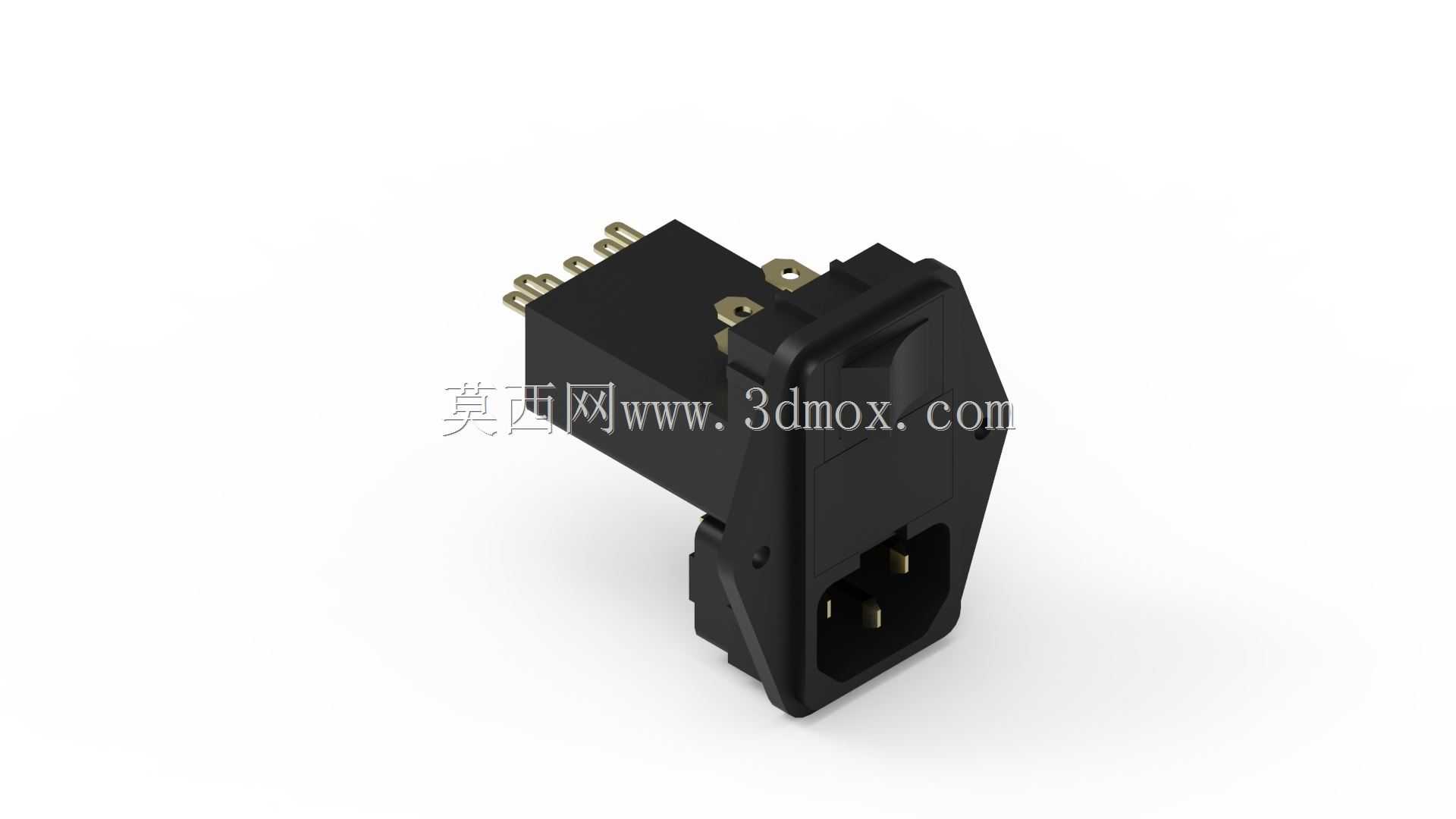

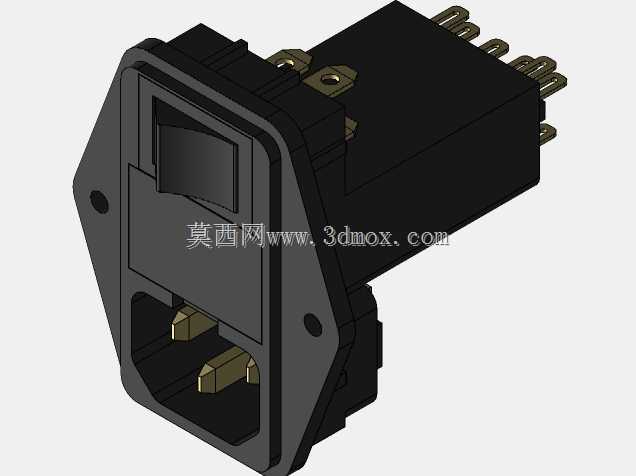

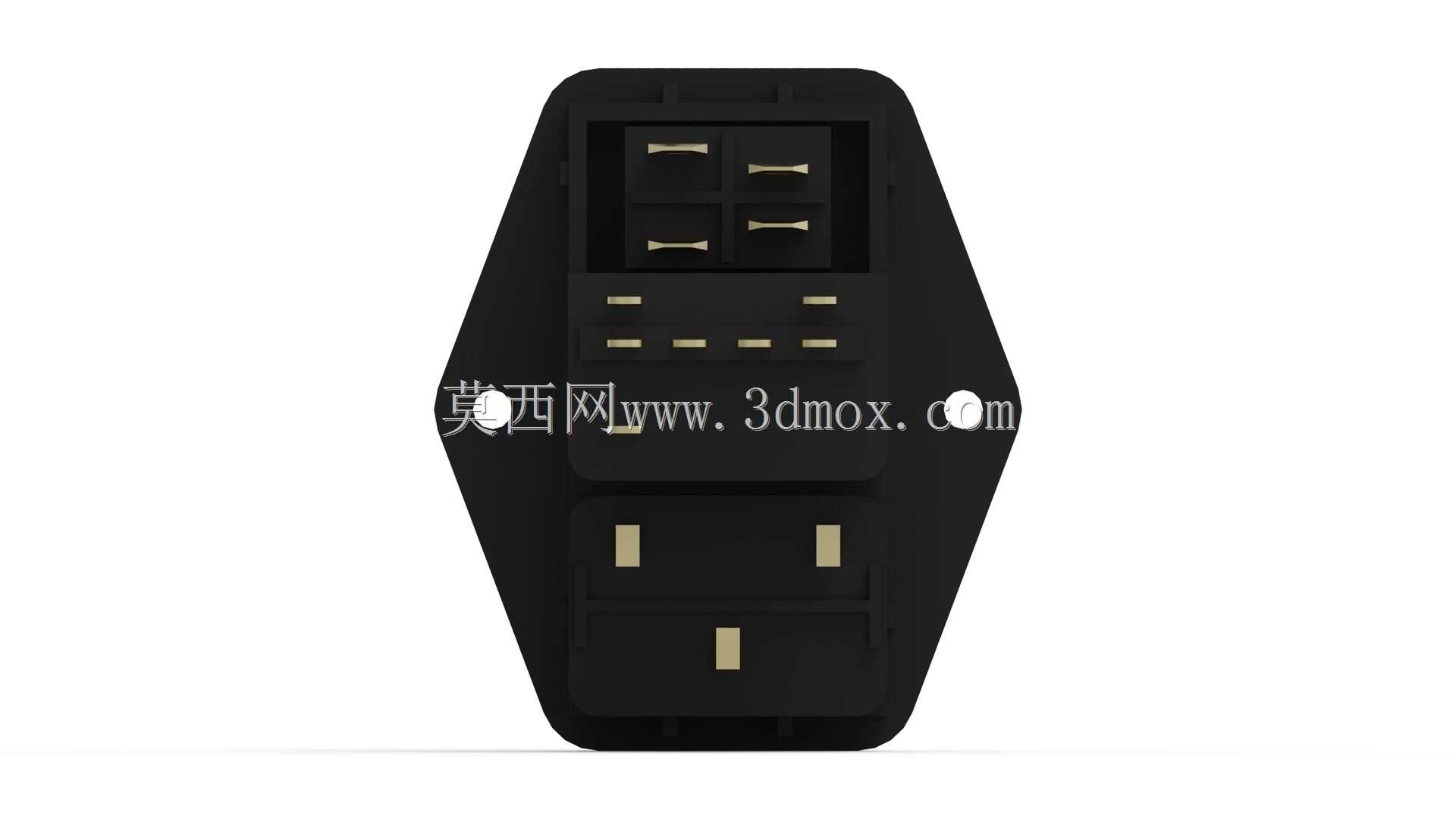

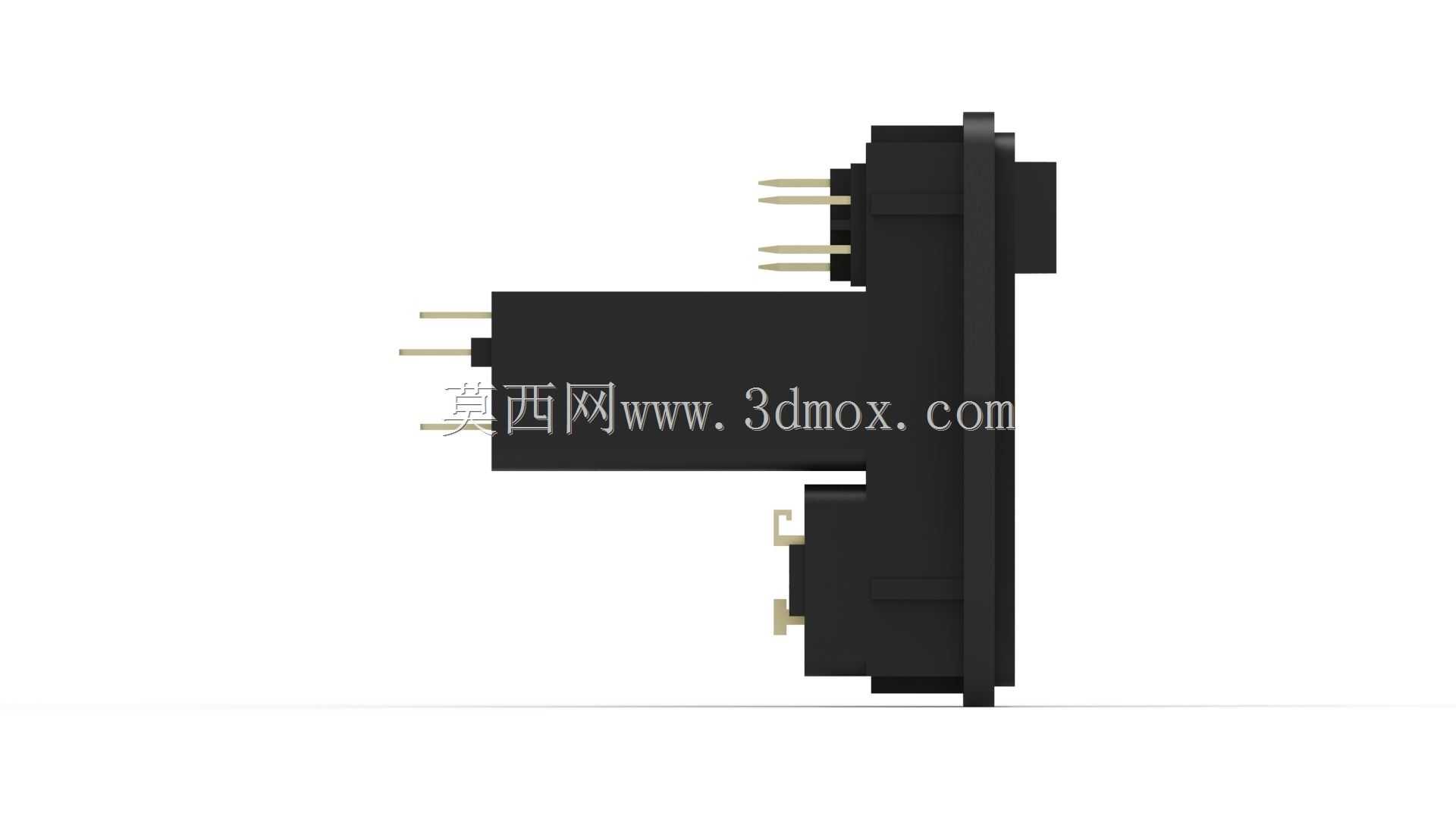

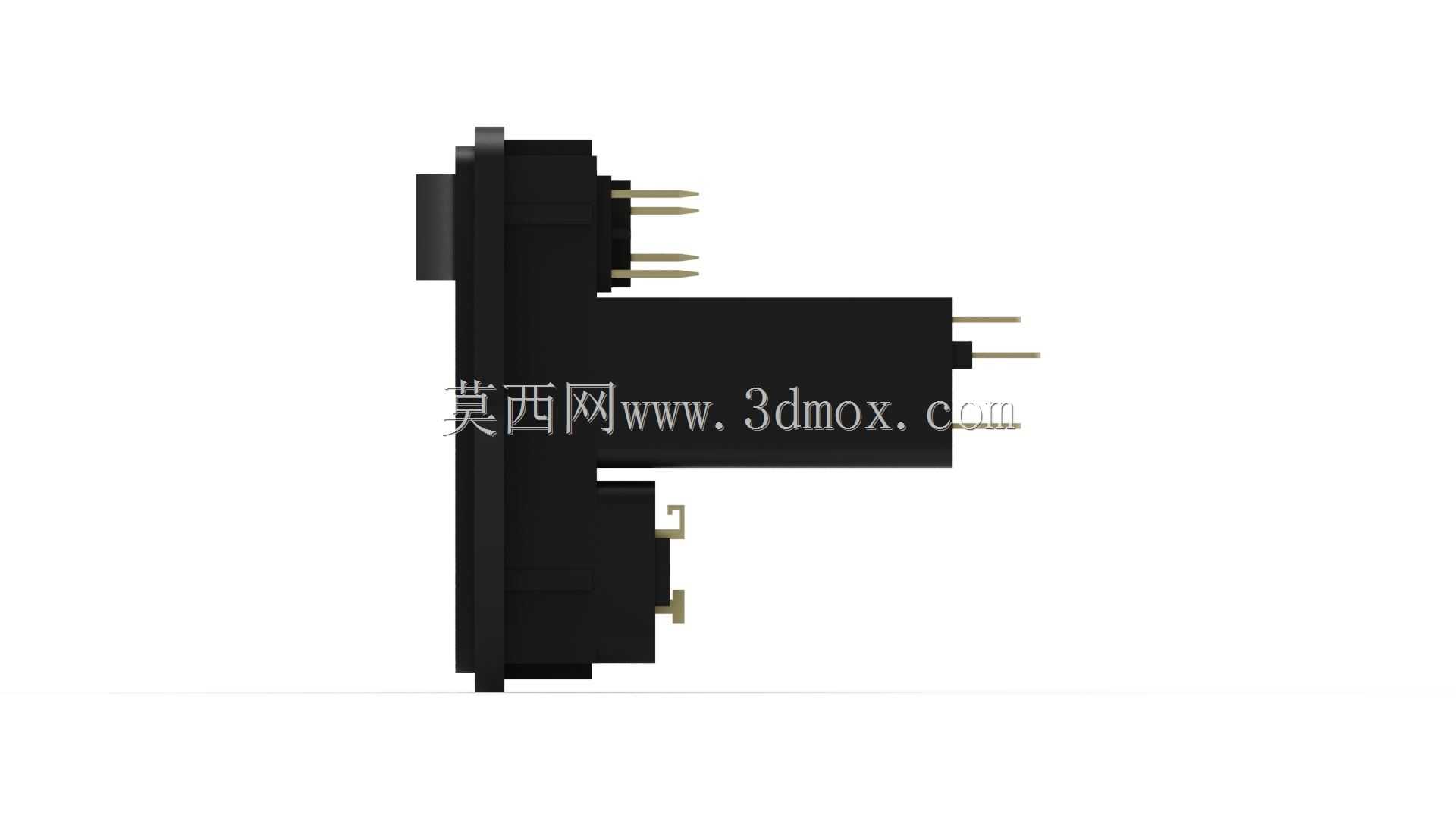

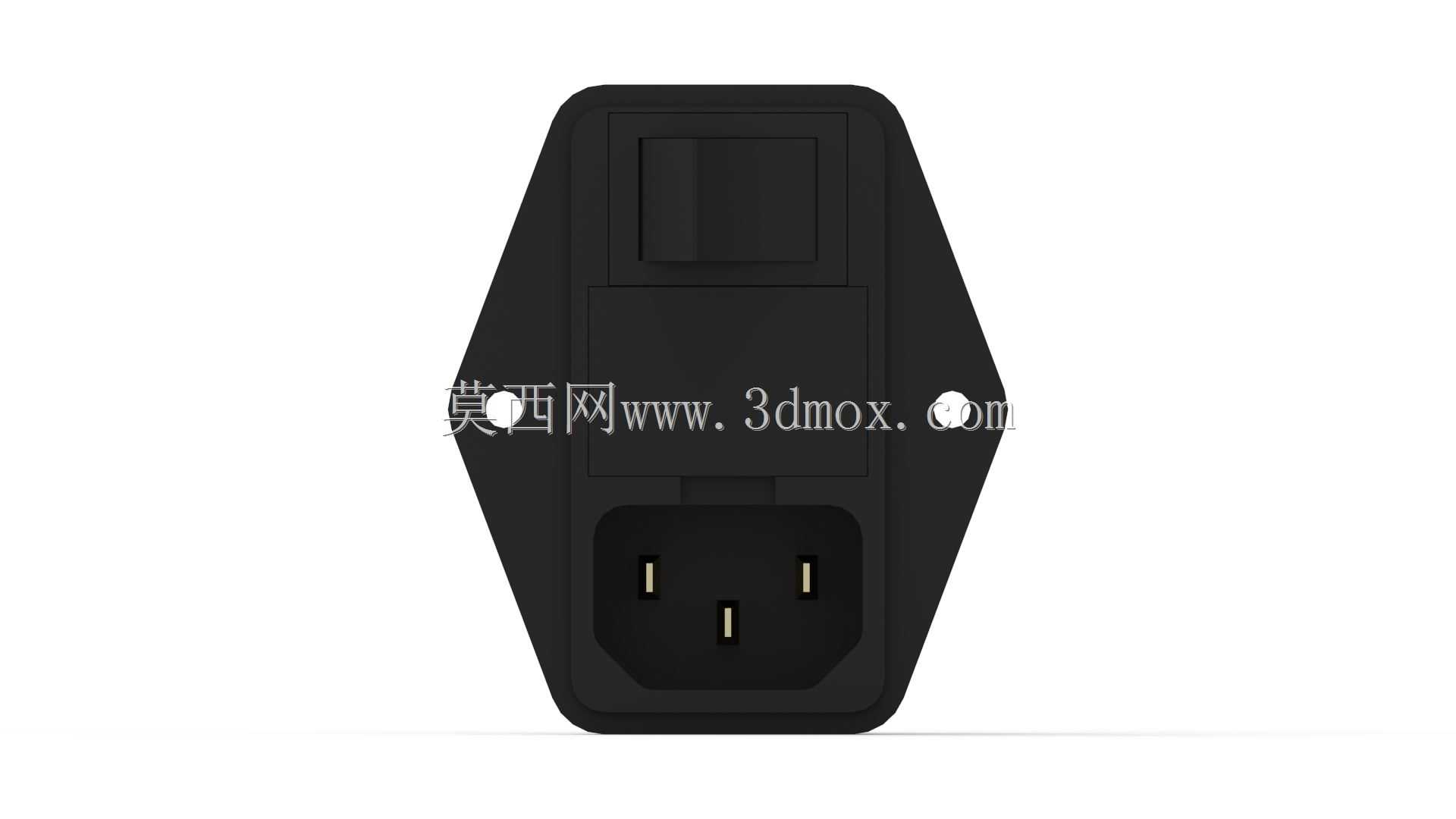

带保险丝插座的一体化交流输入接插件

　　在各类台式工业设备、桌面测试仪器、中小型工控装置的电气布局里，交流输入环节的集成化设计一直是结构工程师优化内部走线、压缩装配工时的重点方向，这款集成了单保险丝插座的交流接插件，正是针对这类场景开发的一体化供电接入部件。不同于传统分体式的品字插座加独立保险丝座的组合方案，这款部件将市电输入接口、保险丝安装腔体整合在同一塑壳基座上，直接省去了插座到保险丝座之间的内部飞线，在小体积设备的内部布线场景里，能有效减少线序接错的装配风险，也能避免多部件拼接带来的结构间隙问题。

　　从实际设备适配场景来看，这类接插件常被用在桌面型开关电源、小型实验测试仪器、台式工控终端、外置电源适配器壳体上，安装位置通常预留于设备后侧壳体的钣金或塑料面板处，用户无需拆开设备外壳，就能直接通过插座旁的保险丝仓更换熔断的保险管，日常运维的操作门槛极低。接插件的塑壳主体采用阻燃级工程塑料注塑成型，接触弹片使用高弹性铜合金材质做镀镍处理，既能保证长期插拔后的接触压力稳定，也能避免铜材氧化带来的接触电阻升高、接插部位发热的问题。

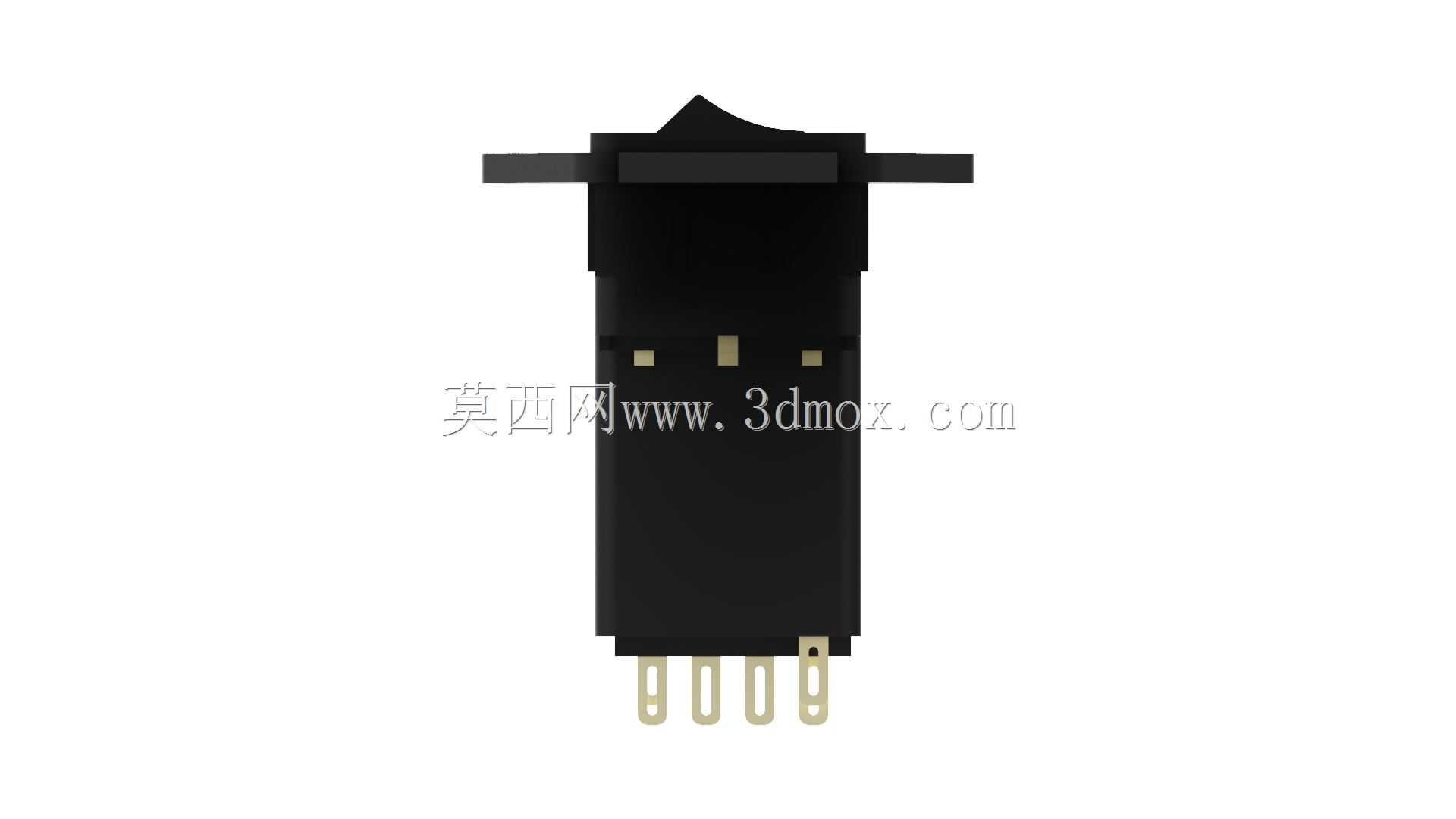

　　做结构选型时首先要关注安装边界的尺寸匹配，这款接插件采用面板卡装式固定结构，安装时仅需在面板上开出对应尺寸的矩形开孔，将接插件从面板外侧推入开孔，依靠塑壳两侧的弹性卡扣就能完成轴向固定，不需要额外打螺丝固定，装配效率比螺丝固定式的插座提升近一倍。接插件后侧的插针采用直插式焊片设计，既可以直接焊接在PCB板上作为板载输入接口，也可以搭配冷压端子做导线压接连接，适配不同的内部布线方案。保险丝仓设计在插座本体的侧方，采用抽拉式结构，更换保险管时仅需用一字螺丝刀撬动仓盖卡扣就能抽出仓体，适配常规尺寸的5×20mm玻璃保险管，额定载流能力覆盖常规中小功率设备的交流输入需求。

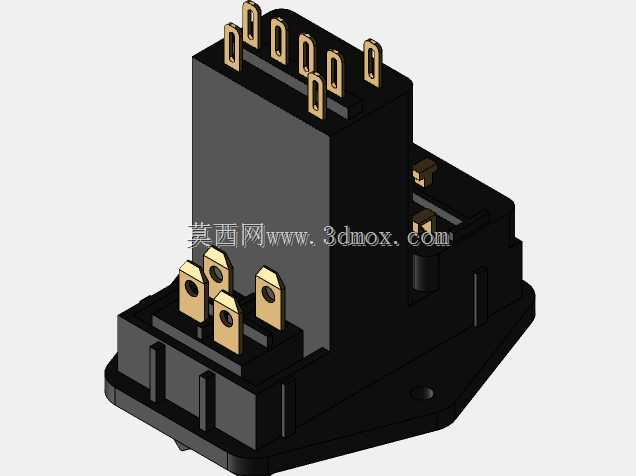

　　建模过程中需要重点还原几个关键结构特征：首先是品字插座的插套内腔尺寸，必须严格匹配国标品字插头的插片公差，保证插头插入后插拔力处于合理区间，既不会出现插接过松容易脱落的问题，也不会因为插拔力过大导致用户操作困难；其次是塑壳两侧的弹性卡扣的变形量设计，卡扣的突出高度要匹配常用面板的厚度范围，卡入后卡扣的回弹量要足够，避免设备运输过程中受振动出现接插件松脱的问题；后侧的焊片位置度需要严格对齐PCB layout的焊盘坐标，避免板载安装时出现插针偏位无法插装的问题。另外保险丝仓的抽拉滑轨间隙要控制合理，既要保证仓体能顺畅抽拉，也不能出现间隙过大导致仓盖容易脱落的问题，仓体内部的保险管接触弹片要保证足够的夹持力，避免设备受振动时保险管接触不良出现供电中断。

　　从电气安全设计的角度，这款接插件的塑壳爬电距离满足强电部件的安全规范要求，带电部件与安装面板之间的绝缘间隙足够，即使在潮湿的工业环境下使用，也不会出现绝缘击穿的风险。插座入口处做了导向倒角设计，用户插插头时不需要刻意对齐就能顺利插入，插套入口的防误插结构能避免异物单极插入带来的触电风险。在做整机结构布局时，接插件后侧需要预留足够的走线或者焊盘空间，避免焊片与周边的金属结构件距离过近带来安规问题，同时保险丝仓的外侧不能有其他结构件遮挡，要保证用户在设备外部就能直接操作更换保险管，不需要拆开设备外壳。
