车载多级辅助DC-DC电池充电装置结构

　　在越野房车、长途作业特种车辆、户外旅居改装车的电气系统搭建中，双电池隔离充电一直是结构设计与电气匹配的核心难点——主电池负责车辆启动供电，副电池承担车载冰箱、驻车空调、户外作业设备、生活用电负载的供电需求，传统的隔离式充电方案往往存在主副电池充电压差大、行车充电效率低、太阳能与交流发电机输入无法兼容、长时间驻车馈电后无法有效补能的问题，这款12伏40安规格的多级辅助DC-DC充电装置，正是针对这类车载双电池系统的补能痛点做的结构与功能整合设计。

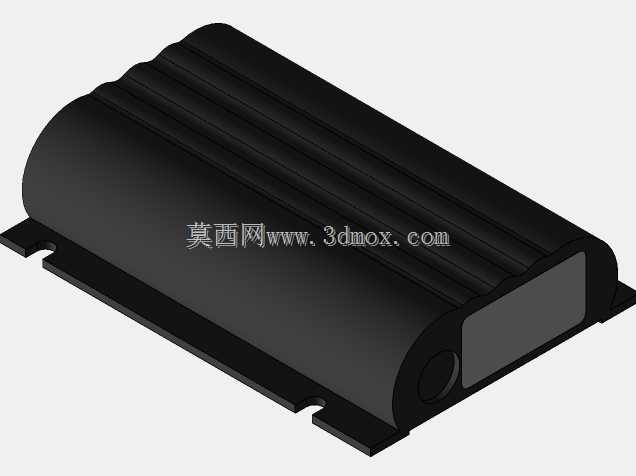

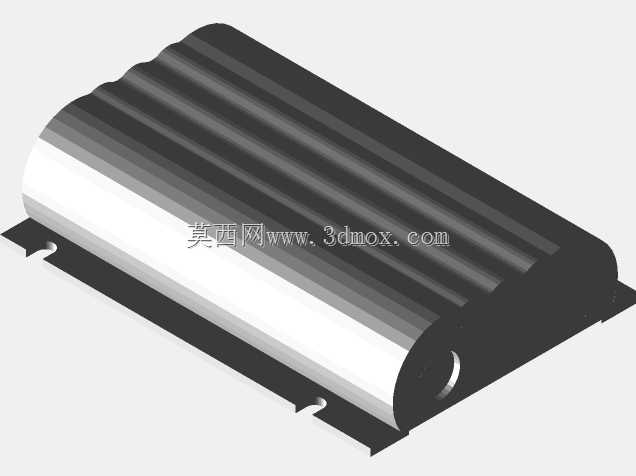

　　从实际装车应用场景来看，这类充电装置大多安装在车辆发动机舱靠近副电池的空位、或者车厢内侧的电气安装舱内，外壳采用带纵向散热筋的一体化挤压铝型材结构，半圆弧过渡的端部设计既可以降低行车过程中的风阻影响，也能避免尖锐棱角在车辆颠簸工况下剐蹭周边线束与管路，底部带安装缺口的延伸法兰边，不需要额外做复杂的安装支架，直接通过螺栓就能固定在车身预留的安装平面上，安装孔位的间距适配多数越野车型、改装房车的标准电气安装位，不需要对车身钣金做额外打孔修改，能大幅降低改装过程中的结构改动量。

　　功能层面的设计逻辑完全围绕车载复杂供电环境做适配，它支持多源输入的自动切换：车辆行驶过程中，交流发电机输出的电能经过装置内部的多级DC-DC变换，会以稳定的充电曲线给副电池补能，避免发电机输出电压随发动机转速波动对电池造成的过充、欠充损伤；当车辆驻车时，装置可以自动识别外接太阳能板的输入功率，在不启动车辆的情况下直接通过太阳能给副电池补能，不需要额外加装独立的太阳能充电控制器，减少了电气系统的部件数量与接线节点，也降低了线路故障的概率。40安的额定输出电流，可以匹配12伏体系下100安时到200安时容量的常用车载副电池，不管是铅酸电池、胶体电池还是常见的磷酸铁锂启动/储能电池，都能通过内部的充电参数匹配实现适配，不需要额外调整硬件接线。

　　从结构设计的细节来看，外壳表面的纵向散热筋不是装饰性结构，装置内部的功率变换模块、整流器件工作时产生的热量，会通过导热硅胶直接传递到铝型材外壳上，纵向的筋条既增大了散热面积，在车辆行驶时迎面气流可以顺着筋条方向快速带走热量，即使在发动机舱高温环境下持续满功率工作，外壳温度也能控制在电子元器件的可靠工作区间内，不需要额外加装散热风扇，避免了风扇转动带来的灰尘堆积、寿命损耗与运行噪音问题，更适合车载颠簸、多尘的恶劣使用环境。端部的密封结构采用卡扣加密封胶条的设计，防护等级可以满足发动机舱的防泼水、防灰尘要求，日常洗车、雨天行车时的溅水不会侵入内部造成电路短路，接线端采用下沉式的接线柱设计，接线完成后线束可以顺着装置侧面的走线槽固定，避免车辆颠簸时线束拉扯导致接线松动。

　　在安装边界的设计考量上，装置的整体外形做了扁平化处理，厚度方向的尺寸控制在可以塞进发动机舱侧边空隙、车厢座椅下方安装舱的范围内，不会占用过多的车载安装空间，接线端的标识采用模压在外壳上的符号，不会因为长期高温、沾油污出现标识脱落的问题，现场接线时不需要额外查阅说明书就能区分主电池输入、副电池输出、太阳能输入、接地端的接线位置，降低改装施工的出错概率。内部的电路板做了三防漆涂覆处理，即使在沿海高盐雾、西北多沙尘的使用环境下，也能避免电路板出现腐蚀、短路的问题，适配不同地域的车载使用需求。

　　不同于民用消费级的充电模块，这类车载专用充电装置在结构强度上做了针对性强化，外壳的铝型材壁厚比普通工业电源厚30%左右，安装法兰边与主体外壳是一体化挤压成型的结构，不是后期通过螺丝拼接的部件，在车辆长期颠簸、持续振动的工况下，不会出现外壳开裂、安装脚断裂的问题，内部的元器件全部采用抗震性能更好的贴片工艺，大重量的功率器件额外做了点胶固定，避免越野路段持续振动导致元器件引脚脱焊。在电路保护逻辑上，装置内置了过压、欠压、过流、反接、过热多重保护，当主电池电压低于启动阈值时会自动切断充电输出，保证主电池有足够的电量启动车辆，不会因为副电池补能过度消耗主电池电量导致车辆无法启动，这也是车载双电池系统设计中最核心的安全考量。

　　很多改装场景中，用户会同时接入行车充电、太阳能、岸电充电多个补能路径，这款装置的内部逻辑可以自动识别输入源的优先级，行车时优先使用发电机功率补能，驻车时自动切换到太阳能输入，不需要用户手动做切换操作，整个补能过程完全自动化，不需要人工干预。从三维建模的角度来看，这个模型完整还原了外壳的散热筋结构、安装法兰的缺口尺寸、端部的接线端位置、安装孔位的间距，在做整车电气系统布局设计时，可以直接导入模型做安装干涉检查，提前核对安装空间、走线路径是否匹配，避免实际装车时出现尺寸不符、安装位冲突的问题，不管是做改装车的电气系统设计，还是同类车载充电产品的结构参考，都能提供准确的尺寸与结构参考。
