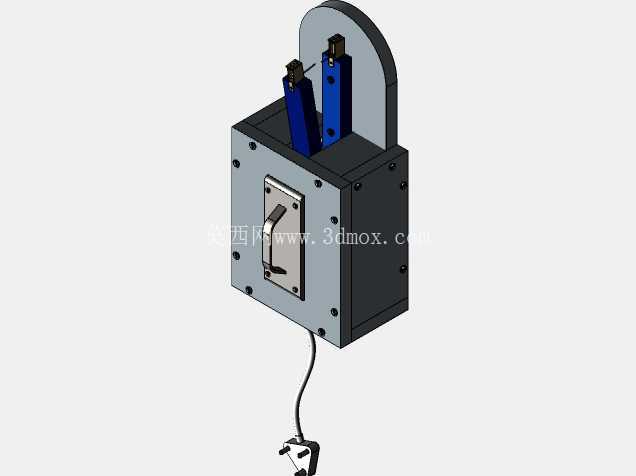

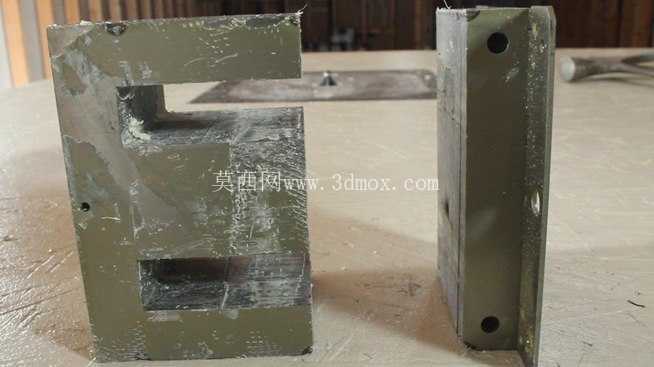

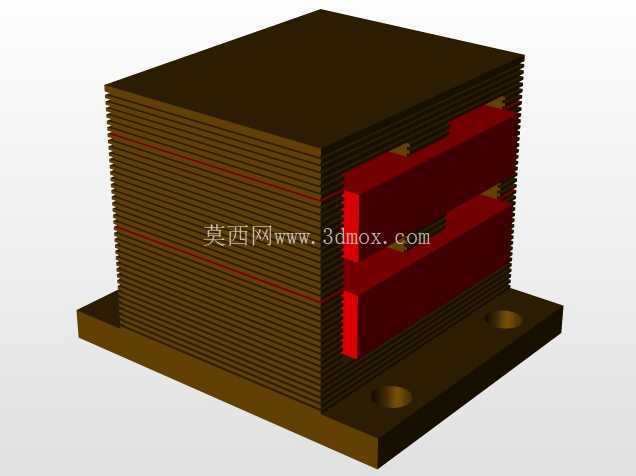

便携式点焊机外壳结构三维设计

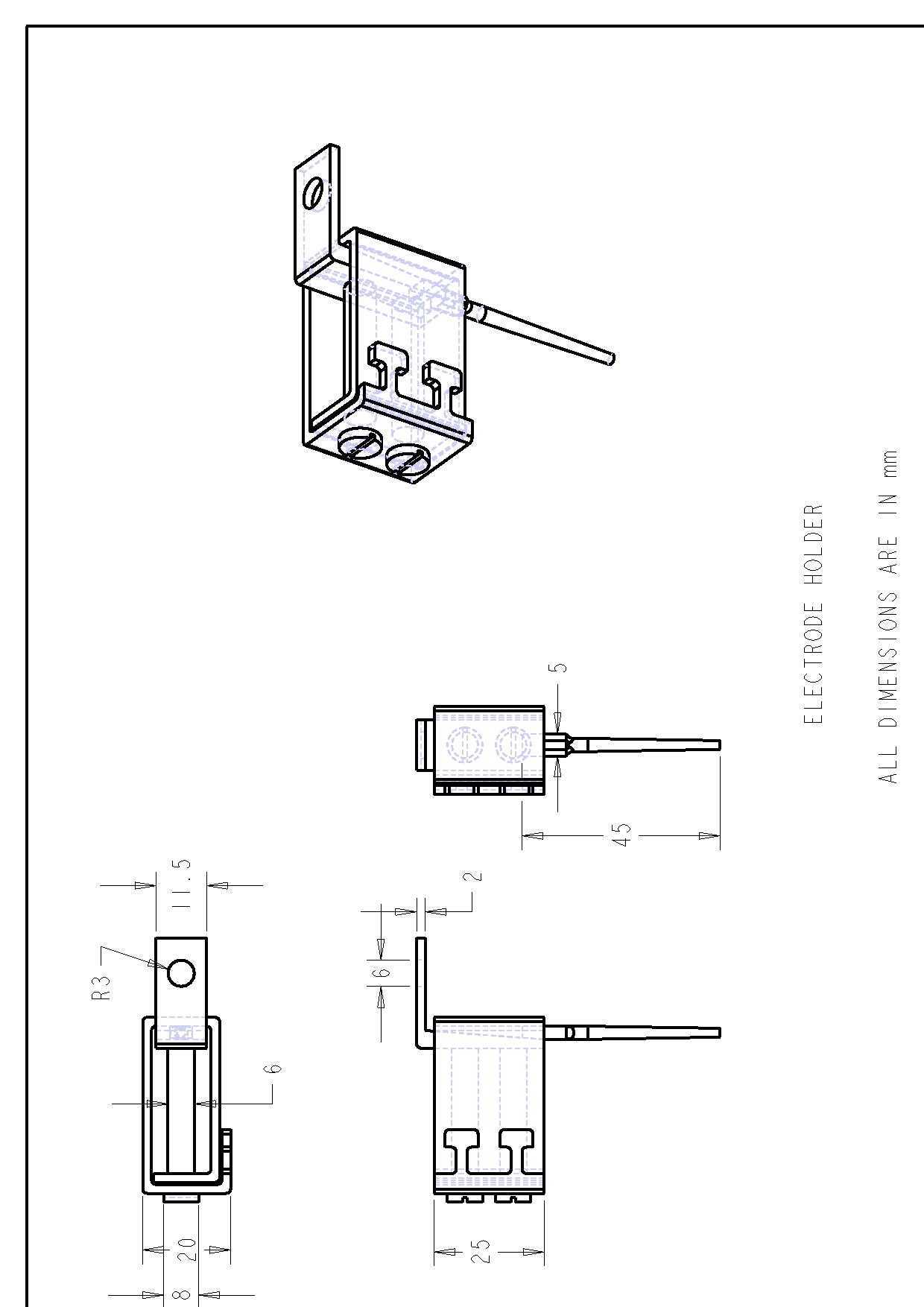

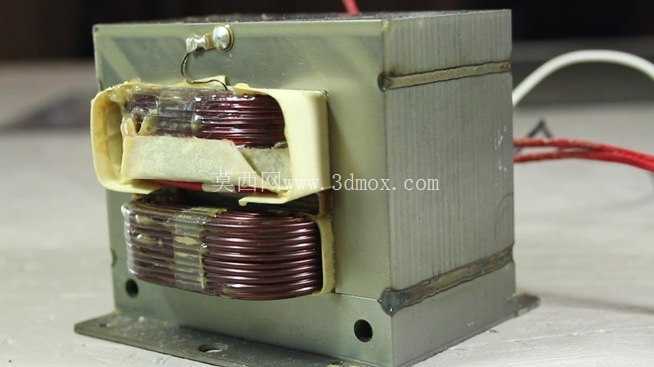

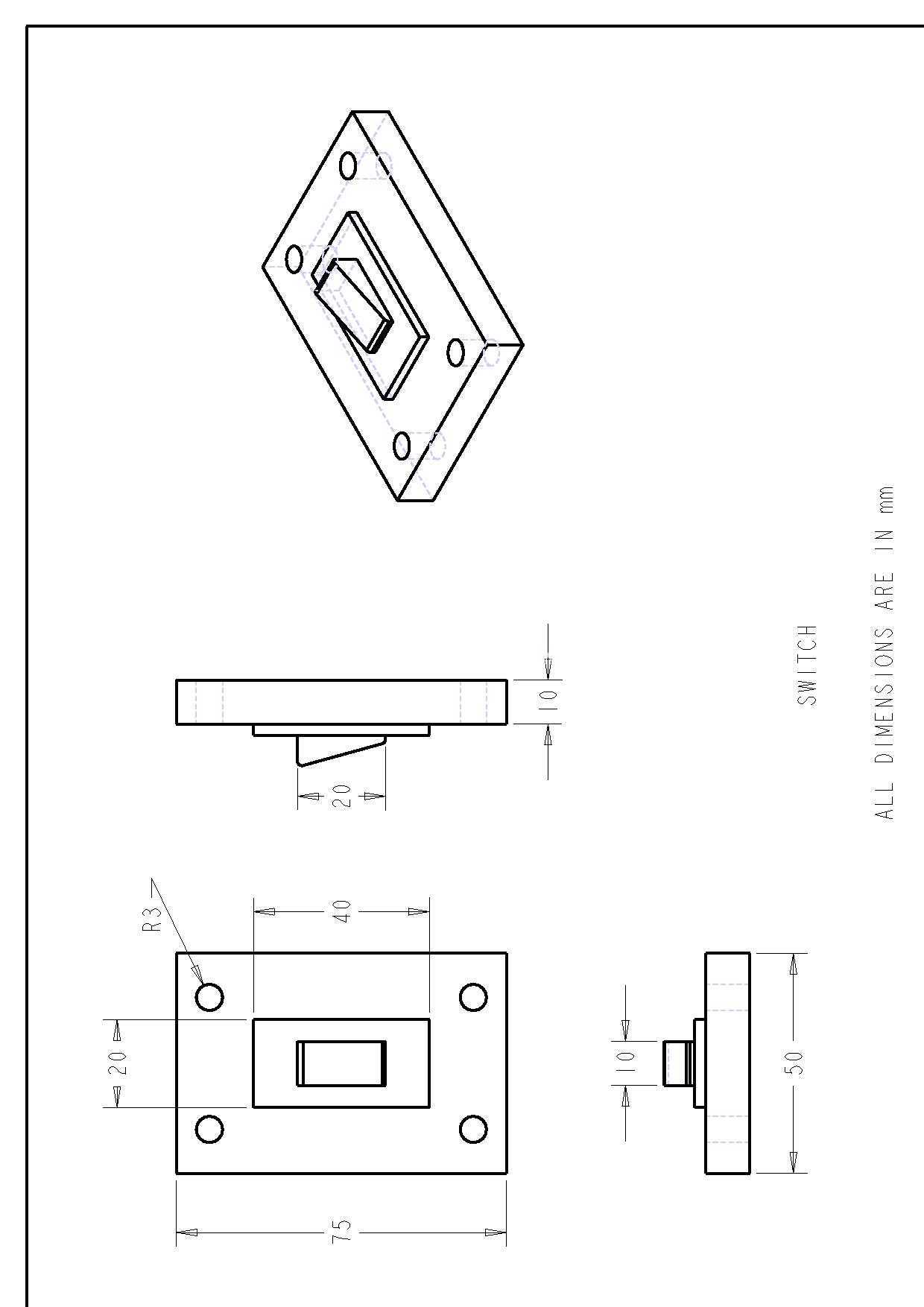

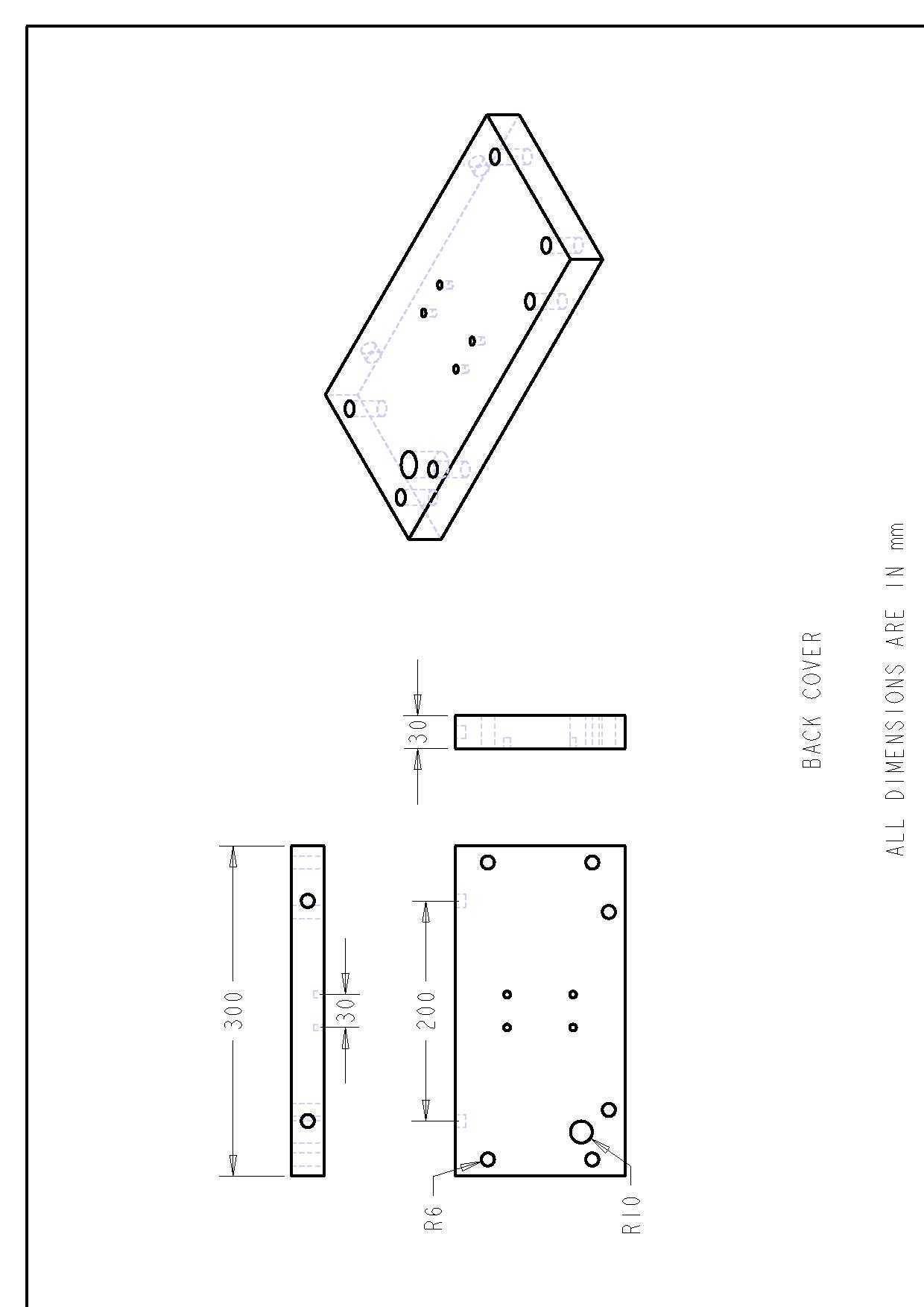

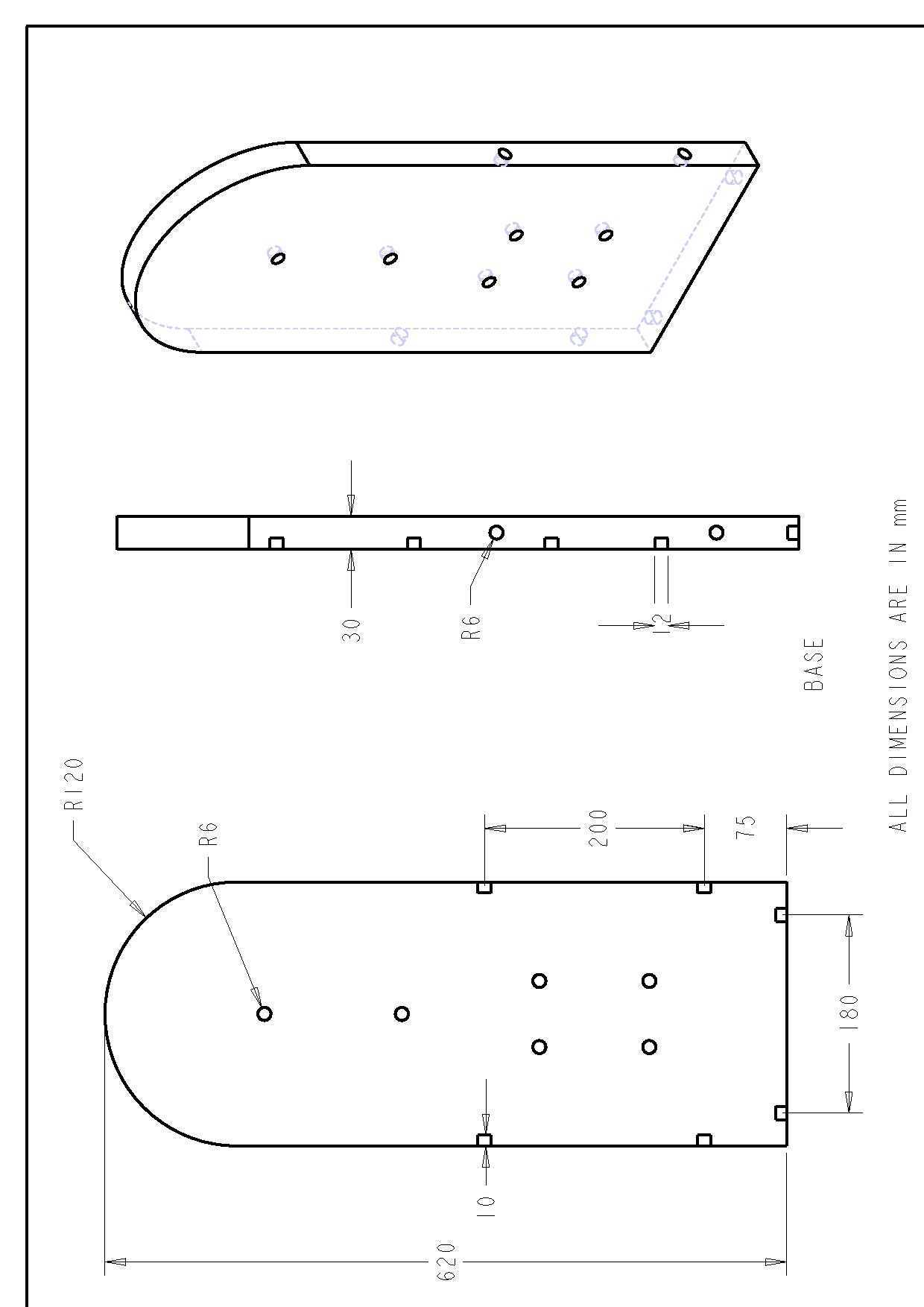

　　从安装边界来看，外壳主体底板的长宽尺寸为220mm、180mm，整体围合高度为75mm，上盖板的长宽尺寸为300mm、200mm，侧边围板高度为30mm，所有板件的折弯内R角统一取0.5mm，适配常规1.2mm冷轧钢板的折弯工艺，不需要定制特殊折弯模具，普通钣金车间即可完成加工。设计过程中优先考虑了内部器件的排布逻辑：底板上预留的8个M3螺纹安装孔，呈对称分布，分别对应电源变压器、控制电路板、焊接接线端子的固定位置，孔位公差控制在±0.1mm，保证器件安装后不会出现错位，焊接输出端的接线位置预留了10mm的避让间隙，方便大电流线缆的弯折与接线操作，不会出现线缆被板件边缘割破绝缘层的隐患。在小型五金加工、电子元器件引脚焊接、薄金属片拼接、锂电池组极耳焊接这类场景中，大型固定式点焊机受限于占地、供电要求，往往无法适配现场零散作业、小批量试制的需求，便携式点焊机的结构设计核心，就是在保证焊接回路刚性、内部器件安装空间的前提下，尽可能压缩整机体积，降低整机重量，让设备可以单手提携、在狭窄工位完成作业。本次设计的便携式点焊机外壳，采用折弯钣金拼焊结构，所有安装孔位、避让槽都做了同步建模校验，避免后期装配出现干涉问题。

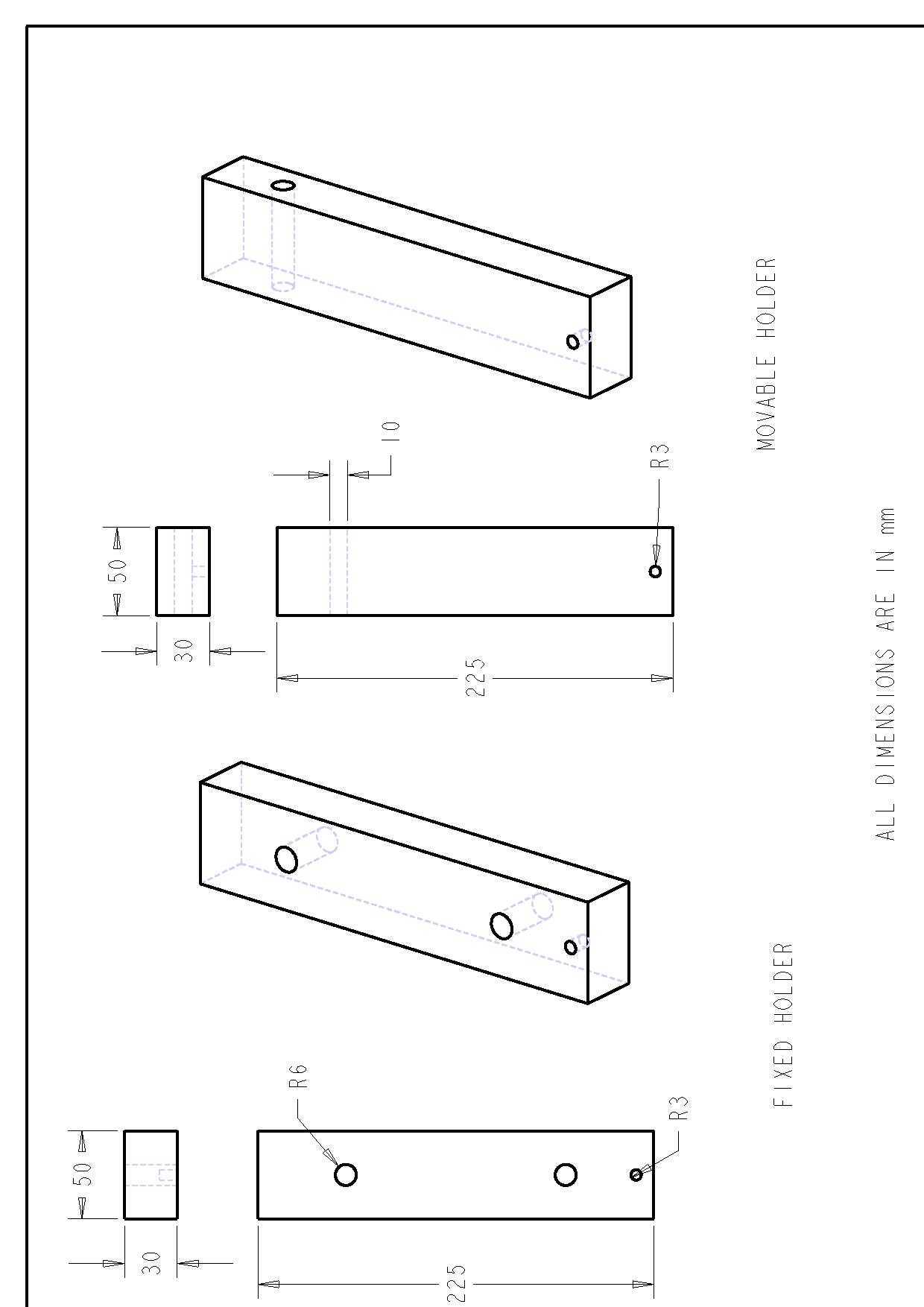

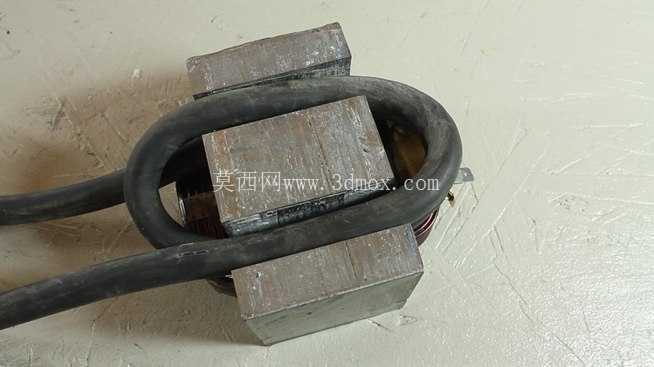

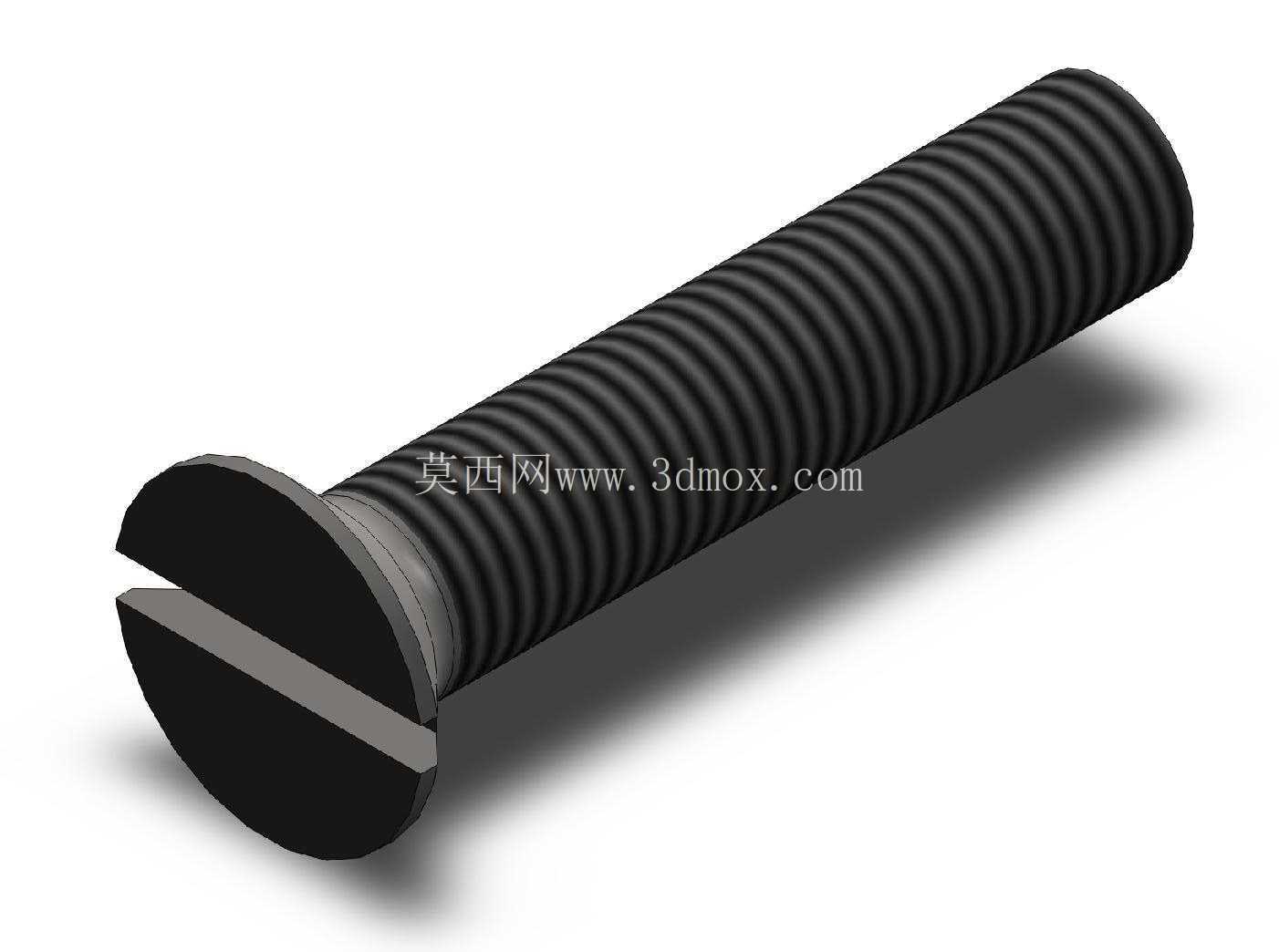

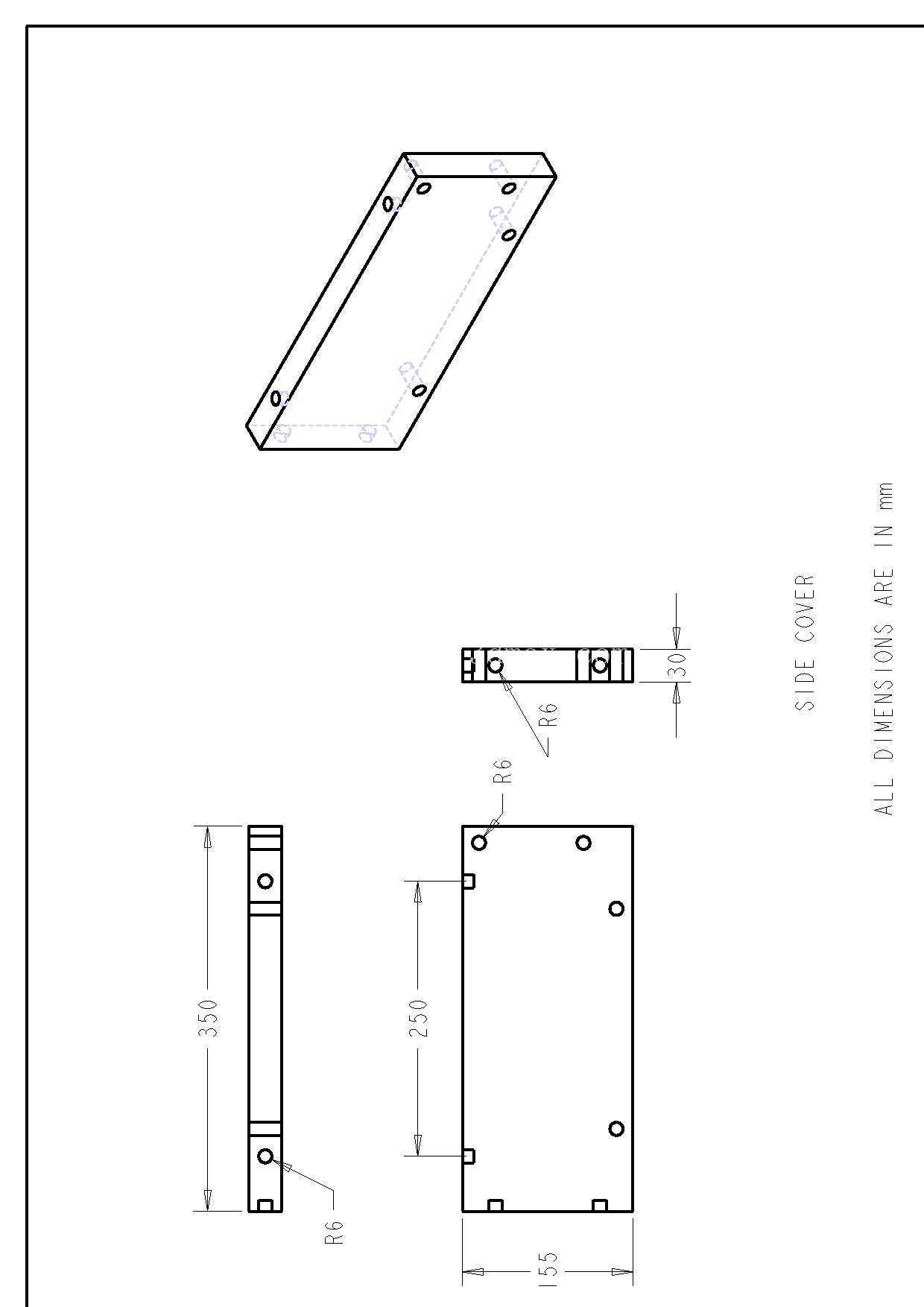

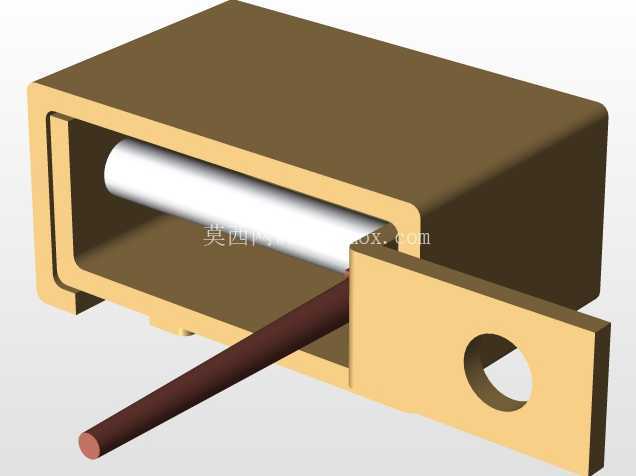

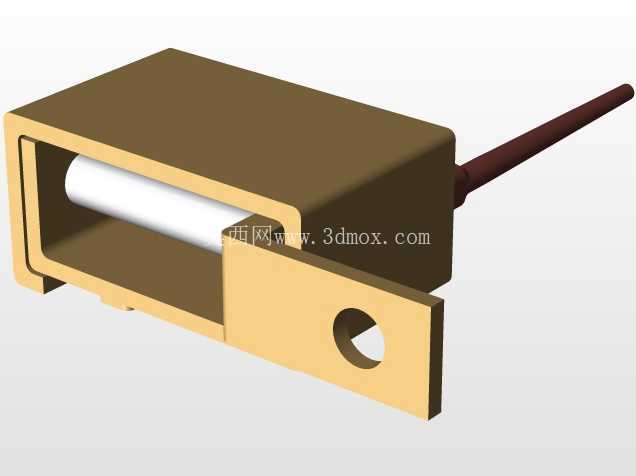

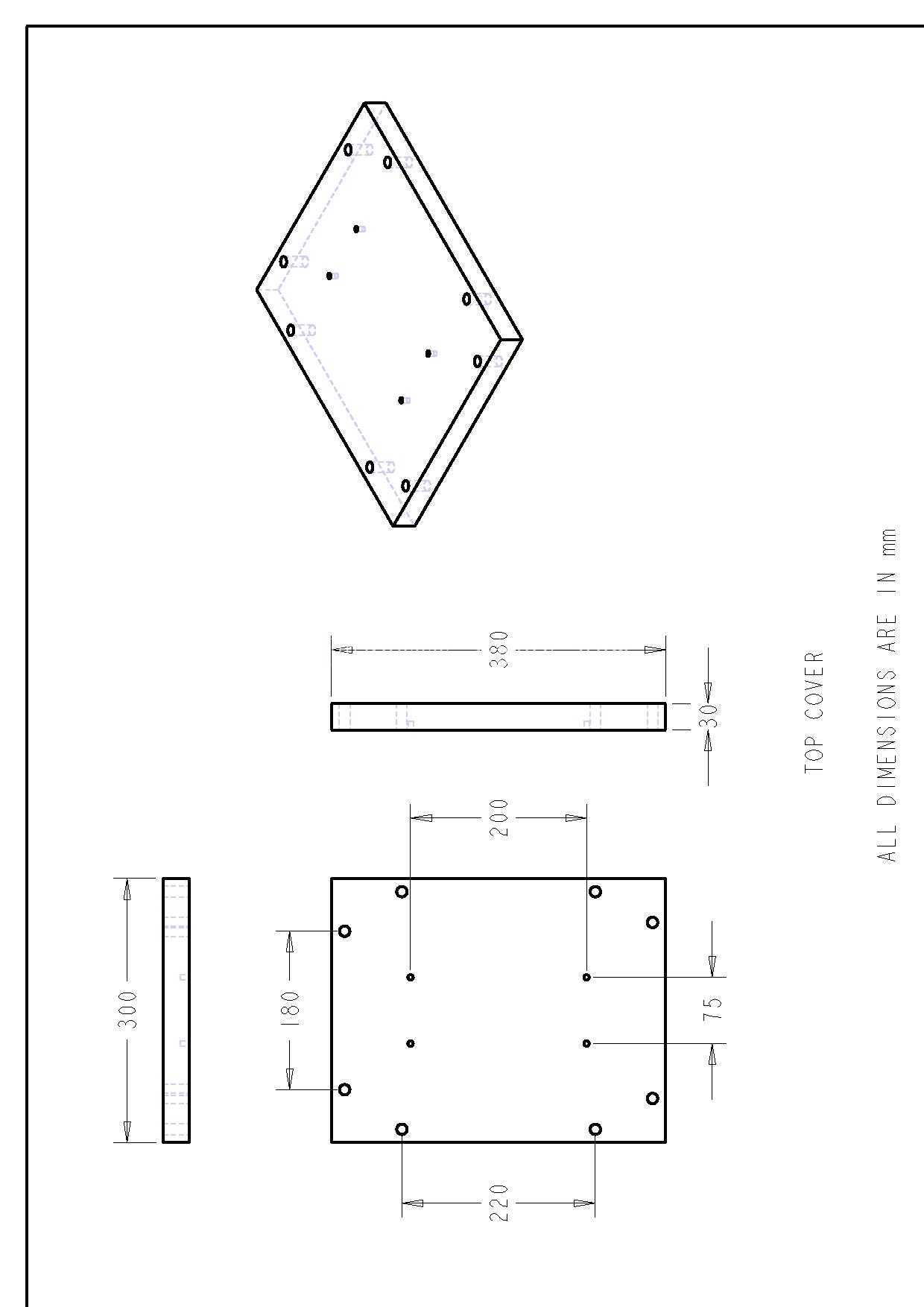

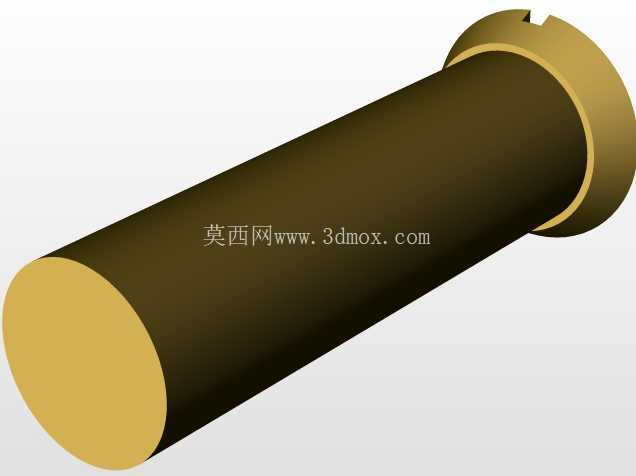

　　上盖板的6个安装孔采用沉头设计，装配后螺丝头不会突出盖板表面，避免提携过程中刮蹭操作人员衣物或者周边工件，盖板边缘做了C1倒角处理，去除折弯后的锐边，提升操作安全性。侧边的围板结构做了翻边加强处理，不需要额外焊接加强筋，就能保证外壳的整体刚性，在设备受到轻微磕碰时，不会出现板件变形挤压内部器件的问题，同时翻边结构也为上盖板提供了定位基准，装配时不需要额外做治具定位，直接扣合即可对准螺丝孔位，提升装配效率。从实际使用场景出发，外壳的结构设计预留了散热间隙，围板与上盖板、底板的拼接位置预留了1mm的均匀缝隙，既可以满足内部变压器工作时的自然散热需求，又不会让大尺寸的金属碎屑、焊渣掉入设备内部造成短路风险。

　　不同于塑料外壳的设计，钣金材质的外壳可以起到电磁屏蔽的作用，避免焊接时的大电流脉冲干扰周边的电子检测设备，适合在电子组装车间、实验室这类对电磁干扰有一定要求的场景使用。在建模过程中，所有板件都做了工艺性校验：折弯工序的避让距离满足最小折弯边要求，不会出现折弯时压到已有孔位造成孔位变形的问题；所有焊接位置都预留了焊接收缩余量，拼焊后整体尺寸偏差可以控制在±0.2mm以内，不需要后期大量的打磨、校形工作；安装孔的位置距离板件边缘的距离都大于2倍板厚，避免攻丝时出现滑牙、孔位开裂的问题。

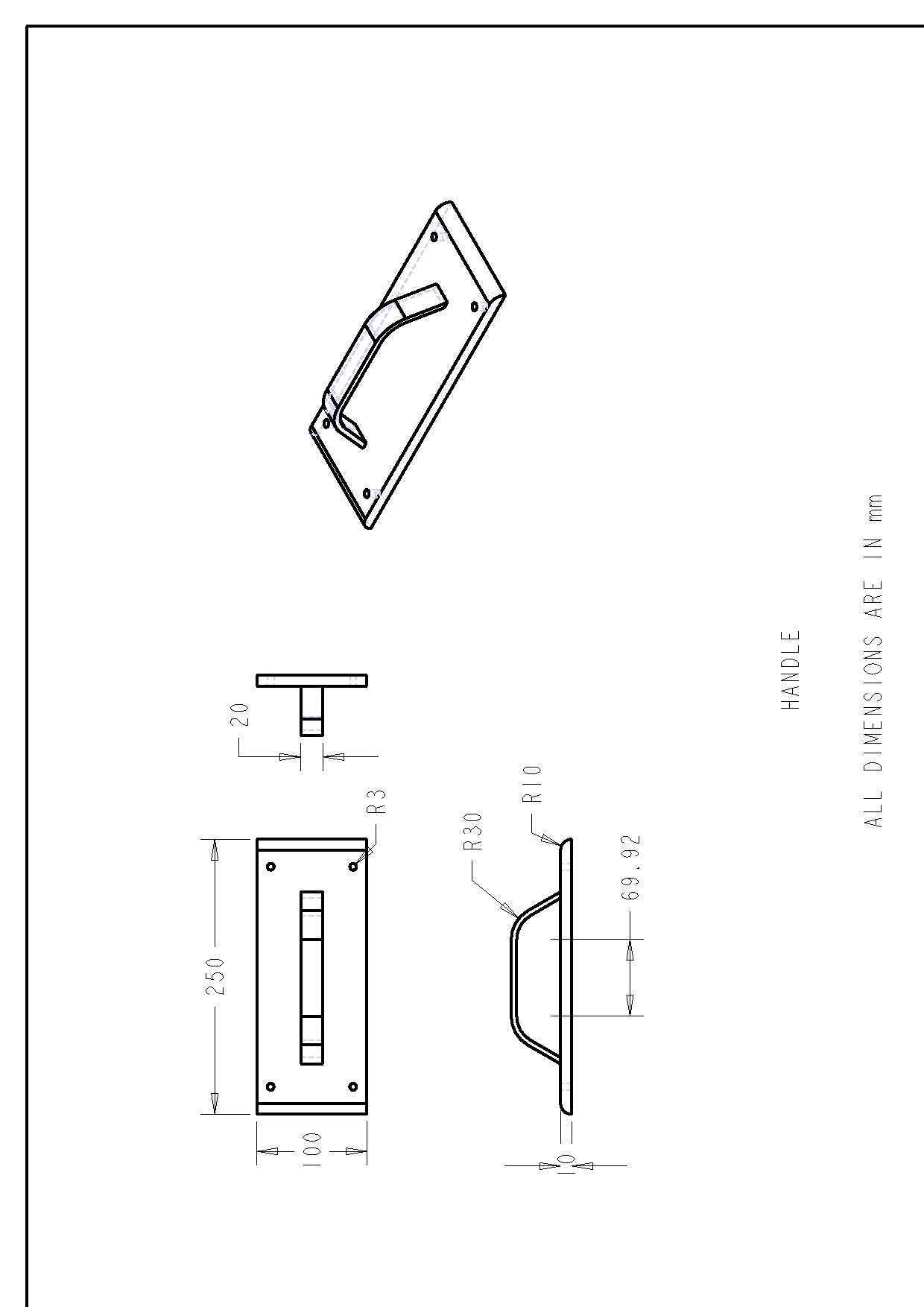

　　考虑到便携使用的需求，外壳整体没有突出的尖锐结构，所有外露边角都做了倒钝处理，提携移动时不会划伤手部，整体重量控制在合理范围内，搭配内部的变压器与控制组件后，整机重量不会超过8kg，单人即可轻松携带转移工位。在结构验证阶段，通过模拟设备从1m高度自由跌落至水泥地面的工况，校验了外壳的变形量，结果显示关键安装孔位的变形量小于0.05mm，不会影响内部器件的固定可靠性，焊接回路的连接位置不会出现松脱问题，完全满足现场零散作业的抗摔、抗磕碰要求。不同于固定式点焊机的厚重外壳设计，这款便携机型的外壳在保证结构强度的前提下，尽可能去除了冗余的材料，每一处板件的尺寸都经过优化，没有多余的折弯与焊接结构，既降低了加工成本，又压缩了整机的外形尺寸，可以放入常规的工具收纳箱中，方便外出上门维修、户外现场焊接作业使用。
