带集成开关功能的工业操纵杆结构设计

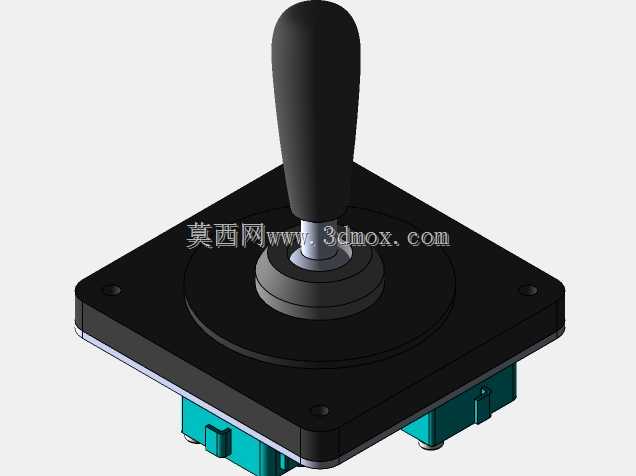

　　从结构设计来看，这款操纵杆采用方形法兰安装底座，底座四角预留了沉头安装孔，安装时可以直接从面板正面嵌入开好的方孔，通过螺丝从正面锁紧固定，不需要在面板背部预留过多的拧螺丝操作空间，适配厚度1.5mm到5mm的冷轧钢面板、绝缘工程塑料面板，安装边界的方形底座边长控制在常规工业按钮的安装模数范围内，能和标准的22mm、30mm控制按钮并排布置在同一排操作位上，不会出现开孔干涉的问题。杆体部分采用了锥形橡胶防滑握把，握把的曲面贴合指腹弧度，长时间握持不会出现硌手的问题，握把和下方的金属转轴之间做了密封台阶，能阻挡车间内的粉尘、切削液飞溅进入转轴的铰接部位，提升在机加工车间、焊接工位这类多粉尘多飞溅场景下的使用寿命。这类带集成开关的操纵杆，多应用在工业电控柜操作面板、小型起重设备控制台、移动式工程机械的操控端、自动化设备手动调试工位上，区别于纯电位器输出的比例操纵杆，这款集成了开关触发结构，在摇杆扳动到极限行程或者按压杆头时就能触发开关信号，不需要额外布置独立的确认按钮，能在单手完成方向操控的同时同步触发动作确认，减少操作时的手部移动距离，在需要频繁点动控制、快速确认动作的工位上能有效降低操作疲劳度。底座下方的触发模块采用独立的模块化设计，开关组件和摇杆的复位弹簧做了分腔隔离，扳动摇杆时，转轴底部的拨块会触发行程开关的触点，复位弹簧采用圆柱螺旋压缩弹簧，四个方向的复位弹力做了对称调校，松手后摇杆能自动回到中位，不会出现偏移卡滞的问题，开关的触发行程设置在摇杆扳动总行程的80%位置，避免轻微触碰摇杆就误触发开关信号，同时在扳动到极限位置前就能完成信号触发，不会出现硬顶到限位结构才触发信号的生硬手感。

　　设计过程中，首先确定了安装面板的通用开孔尺寸，参考现有工业操纵杆的安装互换性要求，把底座的安装孔距设置成和市面主流同规格操纵杆一致的参数，方便老旧设备的操控部件替换，不需要重新对面板开孔加工；其次对摇杆的摆动角度做了限制，单方向最大摆动角度控制在25度，既保证足够的操作行程手感，又不会因为摆动角度过大导致下方接线端的导线反复弯折出现断线问题，接线端采用插片式接线端子，接线时不需要焊接，直接把导线端头的冷压端子插接到对应的插片上即可，后期维护更换开关模块时也不需要重新拆接全部导线，只需要拔下对应模块的插片就能完成更换。

　　转轴的铰接部位采用自润滑工程塑料轴套，不需要定期加注润滑脂，在-10℃到60℃的工作环境下都能保持顺畅的摆动手感，不会因为低温出现轴套卡滞、高温出现轴套软化变形的问题。底座的上盖板采用黑色ABS工程塑料注塑成型，表面做了细晒纹处理，不容易残留指纹和操作时留下的油污，日常清理只需要用干布擦拭即可，下方的开关模块外壳采用增强尼龙材质，具备一定的绝缘性能，即使在接线端出现轻微漏电的情况下也能保障操作人员的安全。

　　从实际使用的场景适配来看，这款操纵杆可以用在小型电动葫芦的上下左右控制、输送线的手动调偏控制、焊接变位机的角度调整控制、自动化设备的手动 Jog 模式操作，因为集成了开关触发功能，不需要额外搭配确认按钮，在紧凑的小型操作面板上能节省安装空间，单手握持就能完成方向选择和动作触发，相比分开布置的摇杆加按钮的操控方案，操作效率能提升30%左右，同时减少了面板上的开孔数量，提升面板的整体密封性能，在有一定防水防尘要求的户外小型设备操控场景下也能适用。设计时还考虑了误操作防护，摇杆的中位状态下开关触点处于断开状态，只有扳动到设定行程才会闭合，同时握把的高度设置在合适的范围，安装在面板上之后不会因为面板上的其他部件磕碰导致摇杆误触发，底座的安装法兰和面板之间可以加装配套的橡胶密封垫，能达到IP54的防护等级，满足一般工业场景的防护要求。
