S3003舵机伺服执行机构三维结构

　　在航模、小型机器人关节、遥控机械装置的执行端选型里，这类小体积伺服执行件是应用频次极高的元件，很多刚接触小型运动机构设计的工程师，最先接触的执行部件往往就是这类舵机。不同于工业级伺服电机配套驱动器、编码器的复杂架构，这类小型伺服执行件把驱动电路、减速齿轮组、位置反馈电位计全部集成在同一个壳体内，只需要外部提供PWM控制信号就能完成指定角度的位置锁定，不需要额外搭建复杂的驱动回路，对于负载不大、控制精度要求适中的场景来说，集成度带来的安装与调试便利是其他分立执行元件很难比拟的。

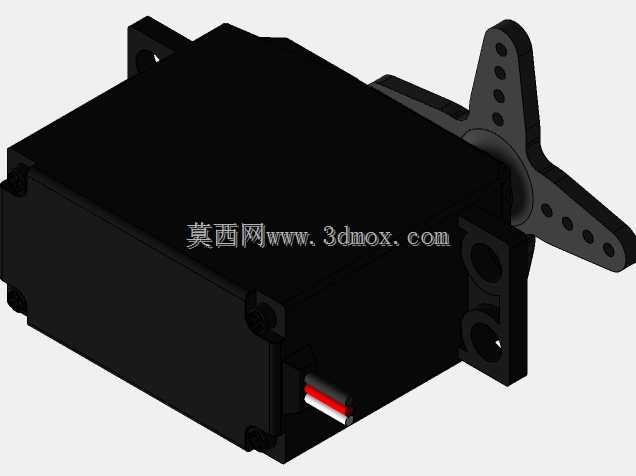

　　从结构设计的角度拆解这个模型，首先能看到外壳采用的是分体式卡扣加螺丝固定的结构，主体壳体为方正的盒型，两侧伸出带安装孔的固定耳，安装耳上的通孔是为了适配M2或者M2.5规格的固定螺丝，安装孔的中心距是这类舵机的通用安装尺寸，不管是固定在航模的机身隔框上，还是机器人的关节支架上，都能和市面上通用的舵机安装支架直接适配，不需要额外重新打孔调整位置。输出轴端的舵盘是标准的花键配合结构，配套的星形舵盘上预留了多个不同半径的安装孔位，方便连接不同长度的连杆，把舵机的旋转运动转化为直线推拉或者其他关节的摆动动作，舵盘和输出轴之间还预留了顶丝固定的位置，避免大负载下舵盘和输出轴之间出现打滑丢步的问题。

　　壳体尾部引出的红黑电源线是供电回路，这类舵机的供电电压通常在4.8V到6V之间，适配常见的航模锂电池或者干电池组供电，接线端没有做复杂的防呆设计，实际装配的时候需要注意正负极的对应，避免反接烧坏内部的驱动电路。壳体侧面的加强筋设计不是随意添加的，因为内部的减速齿轮组在输出大扭矩的时候，齿轮轴会对壳体侧壁产生向外的撑力，在齿轮轴对应的壳体位置做局部加厚和加强筋，能避免长期负载下壳体出现形变，导致齿轮啮合间隙变大、传动精度下降甚至卡齿的问题。

　　实际应用场景里，这类舵机最常见的是用在固定翼航模的副翼、升降舵、方向舵控制，通过连杆拉动舵面偏转，调整飞行器的飞行姿态；在小型教育机器人、仿生机器人的关节处，也会大量用到这类舵机，比如多足机器人的腿部关节、机械臂的腕部和肘部摆动，因为它的控制逻辑简单，只需要给一个角度信号就能保持在指定位置，不需要额外做位置闭环的程序编写，对于快速验证机构运动逻辑的原型机开发来说，能节省大量的调试时间。还有一些小型的自动化装置，比如自动门锁的锁舌驱动、小型摄像头的云台俯仰转动，也会选用这类舵机作为执行元件，成本低、安装方便，控制逻辑成熟，不需要复杂的维护。

　　设计这类集成式伺服执行件的三维模型时，最需要注意的是安装边界的尺寸核对，除了本体的长宽高尺寸要和实物一致之外，输出轴的突出长度、舵盘的摆动半径、安装耳的厚度和孔位坐标，还有尾部出线的预留空间，都需要在装配的时候提前留好余量。很多新手设计师在做装配的时候，只核对了舵机本体的外形尺寸，没考虑舵盘摆动的时候会和周围的结构件发生干涉，或者尾部出线的位置被其他零件压住，导致实际装配的时候线材被磨破，或者舵机转动到极限角度的时候被卡住，烧坏内部的电机。另外，输出轴的极限摆动角度通常是180度左右，在做连杆机构设计的时候，要把舵机的转动行程和被驱动部件的行程做匹配，避免舵机转到极限位置的时候还被外力顶住，导致内部齿轮过载扫齿。

　　从内部结构的布局来看，电机放置在壳体的一侧，通过多级减速齿轮把高转速低扭矩的电机输出，转化为低转速高扭矩的输出轴转动，电位计和输出轴同轴连接，实时检测输出轴的转动角度，把角度信号反馈给驱动板，驱动板对比输入的控制信号和当前的实际角度，调整电机的转动方向和转速，直到输出轴转到指定的角度位置。这种闭环控制的逻辑虽然简单，但是对于小型装置的位置控制来说完全够用，而且因为所有部件都集成在壳体内，外部只需要接三根线（电源正、电源负、信号）就能完成接线，布线的复杂度比分立的伺服系统低很多。

　　在做结构选型的时候，还要注意这类舵机的输出扭矩和供电电压的关系，电压越高输出扭矩越大，但是也要匹配壳体和齿轮组的承受能力，不要超负载使用，不然很容易出现齿轮扫齿、电机过热烧坏的问题。安装的时候固定螺丝不要拧得过紧，不然会把安装耳压裂，毕竟这类小舵机的壳体大多是塑料材质，螺丝的锁紧力矩要控制在合适的范围里。如果是用在振动比较大的场景，还可以在安装耳和支架之间加薄的橡胶垫，缓冲振动对内部齿轮和电位计的影响，延长使用寿命。
