带消声结构的80KVA静音发电机组外壳设计

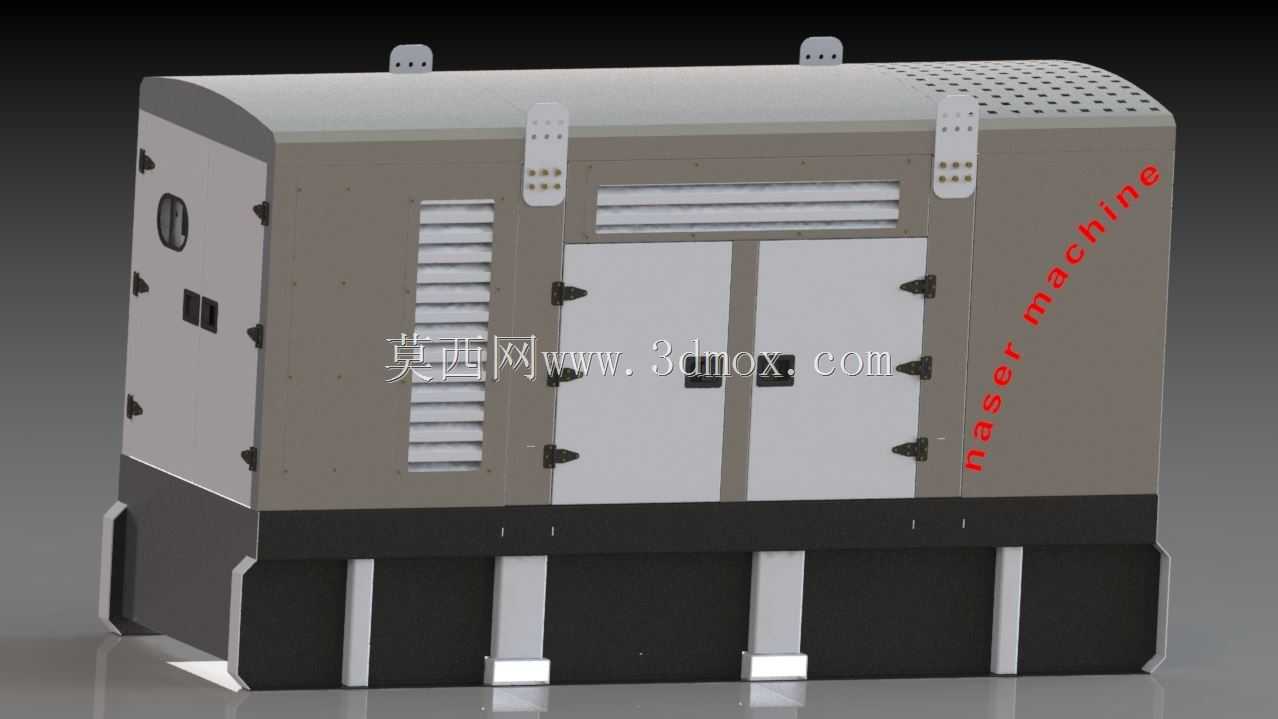

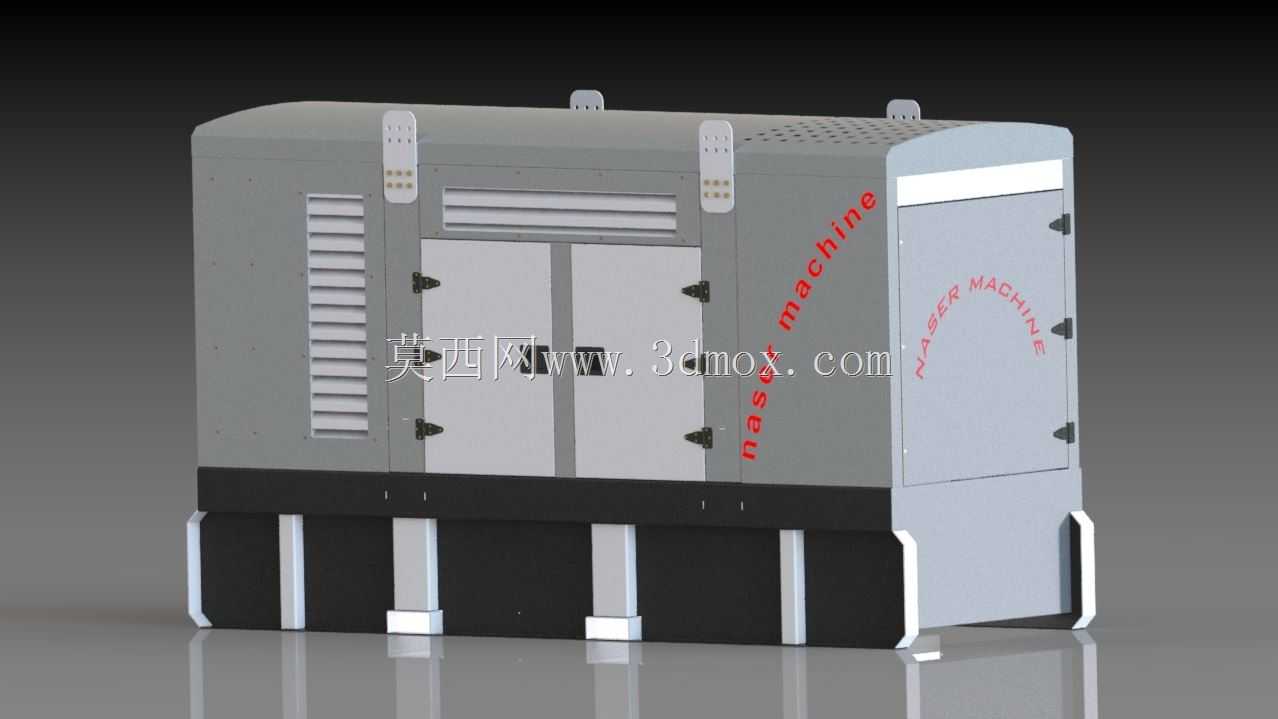

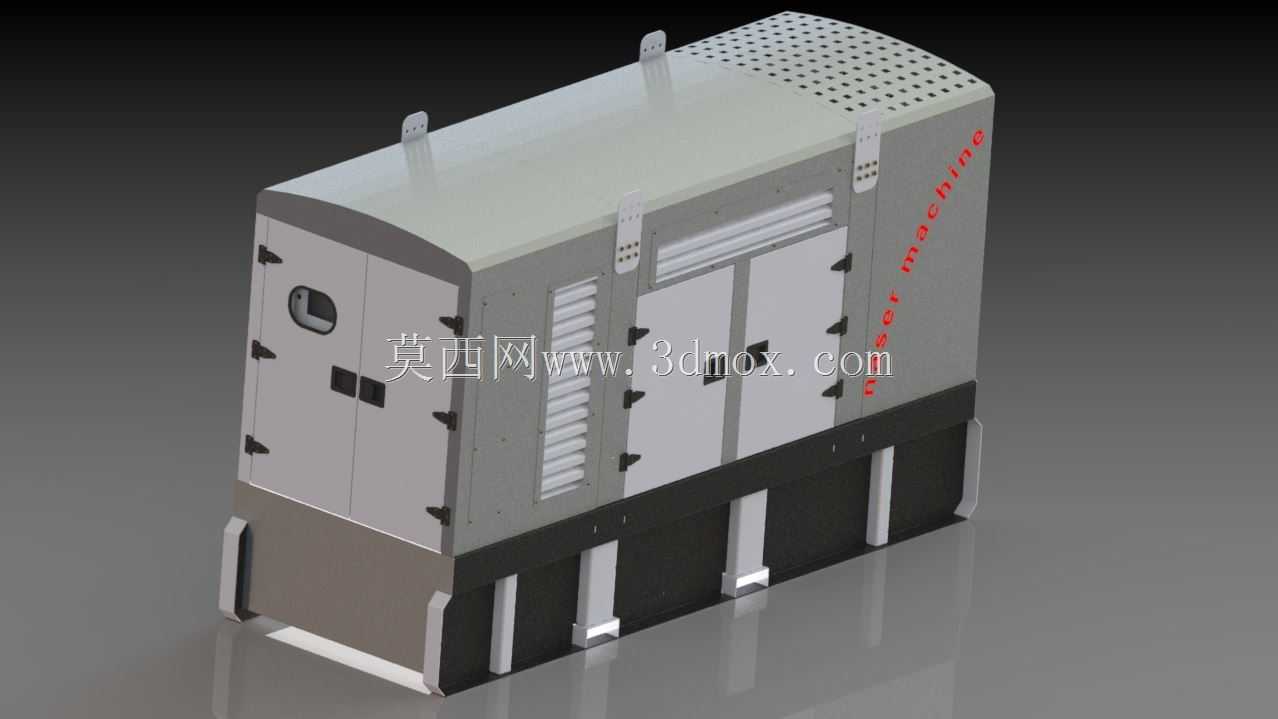

　　这款静音式发电机组的壳体结构设计，核心围绕户外固定安装场景下的降噪、防护与运维需求展开，适配80KVA功率段的柴油发电核心模块，可直接作为商业综合体备用电源、工地临时供电、偏远区域独立供电站点的外层防护与降噪载体。从结构布局来看，整体采用长方体落地式安装形态，底部预留了标准叉车孔位与地脚安装固定位，安装边界可适配常规硬化水泥地面，无需额外定制复杂基座，现场就位后仅需完成油路、电路接驳即可投入使用，整体外形尺寸兼顾了标准货运集装箱的内部装载要求，可实现整机整装运输，避免现场二次组装的精度偏差。

　　壳体的结构设计充分考虑了降噪与耐火绝缘的双重要求，侧壁采用1.5cm厚度的复合绝缘壁板，夹层填充高密度消声棉，可将机组运行时的机械噪声、排气噪声阻隔在壳体内部，实测满负荷运行时壳体外1米处噪声可控制在70分贝以内，满足居民区、商业区域的噪声排放标准；屋顶部分采用2.5cm厚度的耐火绝缘层，可抵御户外暴晒带来的壳体内部温升，同时具备一定的防火阻燃性能，避免外部火源引燃壳体，也能防止机组运行时的高温引燃周边杂物。侧壁预留的通风格栅采用错位排布结构，既可以保证机组运行时的进风散热需求，避免内部热量堆积导致核心部件过热停机，又能通过格栅的错位角度阻断噪声的直线传播路径，进一步提升整体消声效果，消声效率可达92%，适配对噪声管控严格的应用场景。

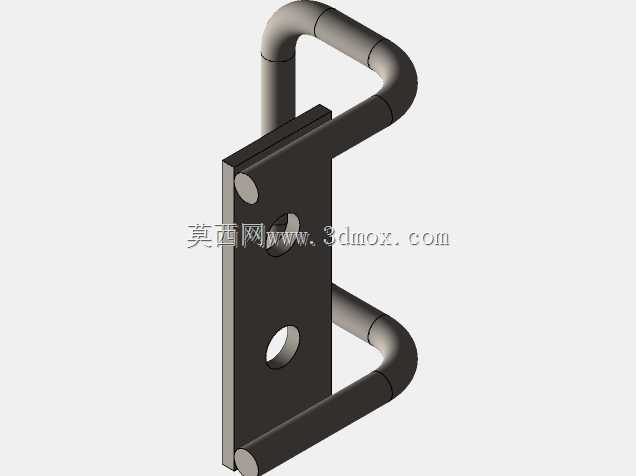

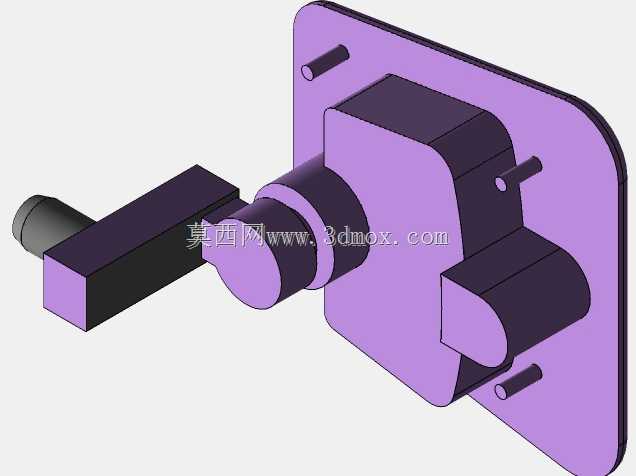

　　舱门部分采用对开式大尺寸检修门设计，门体与框架之间加装密封胶条，关闭时可实现完全密封，避免噪声从缝隙处外泄，门体上设置了多点式锁止结构，可保证机组运行时舱门不会因振动产生异响或松脱；同时单扇门的开启角度可达180度，完全打开后可露出内部全部核心部件，日常运维时无需拆卸额外壳体结构，即可完成机油更换、滤芯检修、线路排查等常规操作，大幅降低后期运维的工作量。壳体侧面预留了外置的排气接口与线缆输出接口，接口处均做了密封减振处理，避免排气振动传递到壳体产生共振噪声，也可防止雨水顺着接口缝隙进入壳体内部。

　　顶部设置的吊装吊耳采用加厚钢板焊接结构，与壳体主框架直接连接，可满足整机吊装的承重要求，吊装时无需额外绑定其他位置，即可实现安全平稳的转运就位；底部的支撑脚采用高度可调结构，可适配存在一定坡度的安装地面，调整后可保证壳体整体处于水平状态，避免内部机组因长期倾斜运行导致的润滑不均、部件磨损加剧问题。壳体外部的涂装采用户外耐候型粉末喷涂，可抵御户外紫外线照射、雨水冲刷带来的涂层脱落、壳体锈蚀问题，适配长期户外露天安装的使用场景，无需额外搭建防雨棚即可正常使用。

　　从建模逻辑来看，整个壳体采用参数化建模方式，所有壁板厚度、安装孔位、舱门尺寸都设置了可调整参数，后续如果适配不同功率段的机组，仅需调整对应参数即可快速衍生出不同规格的壳体模型，无需重新搭建整体结构；模型中所有的配合间隙都按照实际钣金加工的公差要求设置，折边位置预留了合理的折弯避让空间，加工时可直接将模型导出为钣金展开图进行下料，无需二次调整尺寸，有效缩短从设计到生产的周期。
