集装箱式静音柴油发电机组结构设计

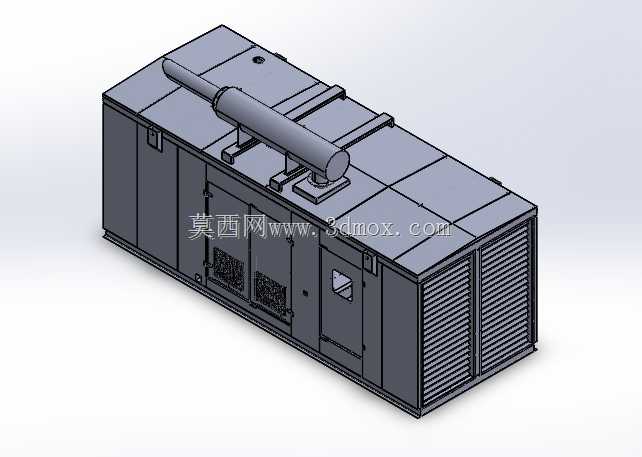

　　这款静音发电机组的三维结构，核心围绕户外固定点位、临时施工场地、数据中心后备供电等场景的实际使用需求搭建，区别于开架式机组的裸露布局，整体采用标准集装箱式的封闭壳体作为承载主体，适配绝大多数户外露天放置的工况，无需额外搭建防雨遮阳的外部防护棚，可直接通过平板拖车转运、吊车吊装完成现场就位，大幅压缩现场安装的土建施工量。从结构布局来看，机组内部集成了柴油动力单元、同步发电模块、排气消声组件、冷却散热系统、燃油储供单元以及输出配电模块，所有部件的安装点位都在壳体内部做了预留，建模时严格遵循实际装配的干涉校验逻辑：动力单元与发电模块通过公共底座固定在壳体底部的承重梁上，公共底座与壳体底架之间预留了15-20mm的减振垫安装间隙，避免机组运行时的振动直接传递到壳体引发结构共振，同时也能减少振动向外传递的固体声传播路径。

　　壳体的隔声设计是整个结构的核心部分，建模时还原了多层复合隔声结构的实际厚度：外壁采用2mm厚冷轧钢板作为承力层，内侧铺设50mm厚的阻尼隔声毡+80mm厚的离心玻璃棉吸声层，最内侧覆盖穿孔率23%的镀锌穿孔护面板，这种结构可以有效阻断机组运行时的中高频噪声向外透射；针对机组进排风的需求，在壳体两端分别设置了进风消声通道与排风消声通道，通道内部采用折板式阻性消声结构，既保证柴油机运行、散热器散热所需的通风量，又能避免噪声直接从通风口向外扩散，实测在机组满负荷运行时，壳体外1米处的噪声可控制在75dB以内，满足居民区、商业区域周边使用的噪声限值要求。

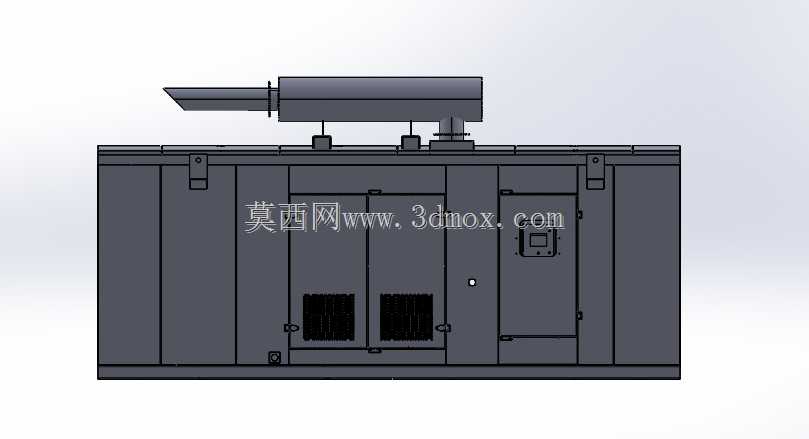

　　排气系统的布局也做了针对性优化，排气消声器横向固定在壳体顶部的安装支架上，排气出口朝向壳体侧方，避开人员经常通行的操作侧，同时排气管道与壳体顶板的连接处做了柔性密封处理，避免高温排气的热量传递到壳体表面引发局部过热，也阻断了排气噪声从安装缝隙向外泄漏的路径。壳体侧面设置了双开检修门，检修门的尺寸刚好满足日常更换三滤、检修配电模块的操作空间需求，门体与门框之间采用三元乙丙橡胶密封条做全周密封，关闭后可实现可靠的隔声密封；门体上预留了观察窗位置，可直接观察机组内部的运行状态指示灯，无需频繁开门进入内部。

　　在安装边界的尺寸控制上，整个机组的外轮廓尺寸适配20英尺标准集装箱的吊装、转运接口，底部的角件位置与标准集装箱完全一致，可直接适配通用的集装箱运输车辆、吊装锁具，现场就位时只需将机组放置在硬化的水平地面上，做好接地连接、燃油管路接驳与输出电缆连接即可投入使用，无需额外做复杂的基础固定。针对低温环境使用的需求，壳体内部预留了水套加热器、燃油预热装置的安装空间，建模时对应的安装支架、走线槽位都做了预留，方便不同使用场景下的选装配置；输出配电舱单独设置在壳体端部的独立舱室内，与动力舱之间做了隔声隔热分隔，避免舱内高温影响配电元件的使用寿命，同时配电舱门可单独开启，日常操作合闸、分闸时无需进入动力舱，提升操作的便捷性与安全性。整个建模过程中，所有部件的装配关系都按照实际生产的公差要求做了间隙预留，比如检修门的开启角度、消声器的拆装空间、散热器的维护拆卸路径都做了运动仿真校验，不存在实际装配时的干涉问题，可直接用于生产下料、结构件加工的图纸输出参考，也可作为同类静音发电设备结构优化的设计参照。
