动力传动用精密蜗轮蜗杆结构设计

　　蜗轮蜗杆作为交错轴动力传递的核心部件，常被应用在需要大减速比、低运行噪音、反向自锁需求的传动场景中，常见于小型电源调压设备、输送线分度机构、精密微调平台、小型起重装置的传动链路里，这类传动结构的核心优势是能在单级传动下实现10-80的大减速比，相比多级齿轮传动的结构，整体占用空间更小，传动过程中啮合齿面为线接触，承载能力比同模数的交错轴斜齿轮更高，运行时的啮合冲击更小，噪音表现更优。

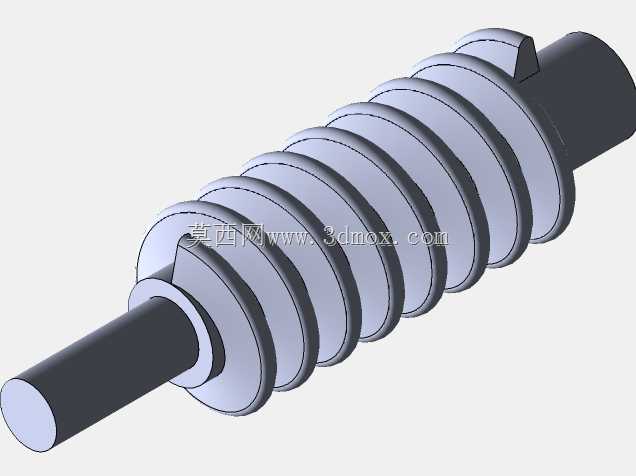

　　从实际工程设计的角度看，这套蜗轮蜗杆的建模逻辑完全贴合实际加工工艺，蜗杆部分采用阿基米德齿形设计，齿面的导程角经过匹配计算，和蜗轮的齿向螺旋角完全对应，保证啮合时的齿面接触面积达到设计要求，避免出现点蚀、磨损过快的问题。蜗杆的两端轴段做了等直径设计，预留了轴承安装位，轴肩位置的退刀槽尺寸符合机加工的工艺要求，不会出现加工时刀具干涉的问题，轴端的长度预留了联轴器或者带轮的安装空间，能适配不同的动力输入连接方式。

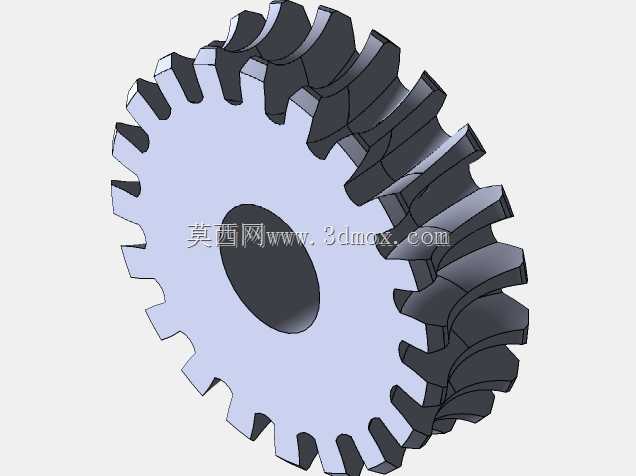

　　在安装边界的设计上，蜗杆的中心高尺寸和配套蜗轮的中心距严格匹配，齿部的轴向长度覆盖了蜗轮的全齿宽啮合范围，不会出现啮合脱开、齿面受力偏载的问题。蜗轮部分的齿形是用和蜗杆参数完全一致的滚刀展成加工生成的，齿面的接触斑点位置控制在齿高中部，保证传动时的载荷均匀分布，蜗轮的轮毂部分预留了键槽安装位，能通过平键和输出轴连接，传递额定扭矩，轮毂的外径和辐板厚度经过强度校核，能承受额定载荷下的弯曲应力和接触应力，不会出现轮齿断裂、轮毂变形的问题。

　　实际选型应用时，这类蜗轮副通常用在输入转速不超过1500r/min的工况下，因为蜗杆齿面和蜗轮齿面的相对滑动速度较高，高速工况下容易出现齿面胶合、磨损加剧的问题，所以设计时齿面粗糙度要求达到Ra1.6以下，装配时需要预留合适的齿侧间隙，既要保证传动灵活无卡滞，也要避免反向间隙过大影响传动精度。如果用在有反向自锁需求的场景，比如小型升降机构、调压设备的调节机构，需要保证蜗杆的导程角小于啮合副的当量摩擦角，避免停机后出现负载反向驱动蜗杆滑动的问题，这一点在建模时的参数计算阶段就已经完成匹配，不需要后续额外调整参数。

　　从结构细节来看，蜗杆的齿顶圆、齿根圆都做了标准的圆角过渡，避免应力集中在齿根位置，提升交变载荷下的疲劳寿命，两端的轴承安装位的同轴度公差控制在0.02mm以内，保证装配后蜗杆转动灵活，不会出现别劲、运转发热的问题。蜗轮的齿圈部分如果是用于大载荷场景，通常会采用锡青铜材质，和钢制调质处理的蜗杆配对，降低摩擦系数，提升耐磨性能，小载荷场景下也可以采用尼龙或者铸铁材质，降低整体成本，这套模型的参数化结构可以直接修改模数、头数、传动比、中心距等核心参数，快速适配不同功率、不同安装空间的传动需求，不需要重新从零开始建模，能大幅缩短结构设计阶段的周期。

　　在设备集成时，这套蜗轮副通常会安装在封闭的减速箱体内，箱体内加注润滑脂或者齿轮油，对啮合齿面进行润滑，降低齿面磨损，同时箱体的轴承座孔的中心距公差、平行度公差需要和这套模型的安装尺寸匹配，保证装配后的啮合精度。如果是用于精密分度的场景，还可以通过调整蜗杆的轴向间隙，消除反向传动空程，提升分度定位精度，满足自动化设备的高精度定位需求。相比行星齿轮结构、谐波减速结构，蜗轮蜗杆的结构成本更低，抗冲击载荷能力更强，对安装精度的容错率更高，在中低转速、大扭矩输出的场景下有非常高的应用性价比，很多小型自动化设备、家电传动结构、电工调压设备里都会优先选用这类传动结构。
