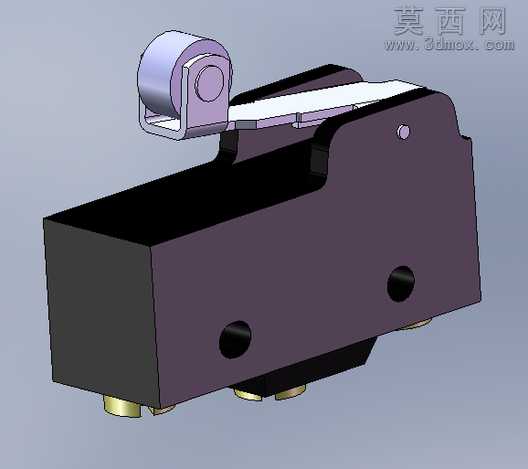

带滚轮摆杆式微动限位开关三维结构

本作品为带滚轮摆杆的微动限位开关三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，完整还原了该类电器开关的全部装配结构与细节特征。建模初期先梳理微动限位开关的功能逻辑与装配层级，将整体结构拆分为基座主体、触发摆杆组件、滚轮接触件、内部导电触片、接线端子、安装固定孔位六大独立模块，采用自底向上的装配建模思路，先完成单个零件的特征绘制再进行整体装配约束，保证各部件的配合公差符合实际五金配件的生产装配要求。材质渲染阶段针对不同部件的实际材质做了区分设置：开关基座部分采用哑光黑色酚醛树脂材质，调整材质粗糙度参数还原热固性塑料的磨砂哑光质感，同时添加细微的材质颗粒纹理模拟注塑成型的表面质感；触发摆杆采用亮面冷轧弹簧钢材质，设置合适的金属反射率与高光参数，还原冲压金属件的光洁表面；顶部接触滚轮采用浅紫色工程塑料材质，模拟耐磨尼龙的半哑光质感；底部接线端子采用黄铜材质，添加金属做旧的细微色泽变化，还原五金接线件的真实外观；基座上的安装固定孔做了沉头特征处理，还原实际产品的安装结构细节。结构设计上完整还原了微动开关的触发逻辑：摆杆与基座之间设置了转动副约束，滚轮受外力按压时可带动摆杆绕转轴转动，触发行程的限位结构做了准确的限位约束，避免摆杆转动超出行程范围；基座侧面与底部的安装孔位按照行业通用安装尺寸绘制，可直接用于设备安装布局的模拟设计；内部导电触片的弹性结构做了简化示意，既保留了结构辨识度又避免了过度冗余的特征影响模型运行流畅度。建模过程中对所有棱角做了符合实际生产的圆角处理，避免出现现实加工中不存在的尖锐棱角，各零件的配合面设置了合理的装配间隙，完全符合五金电器配件的实际生产工艺要求，可用于电器原理演示、设备布局仿真、产品结构参考等多种场景。
