机用台虎钳结构设计三维数字模型

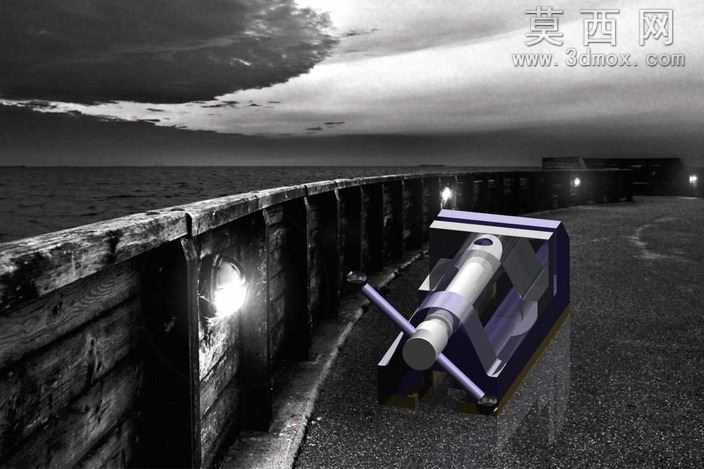

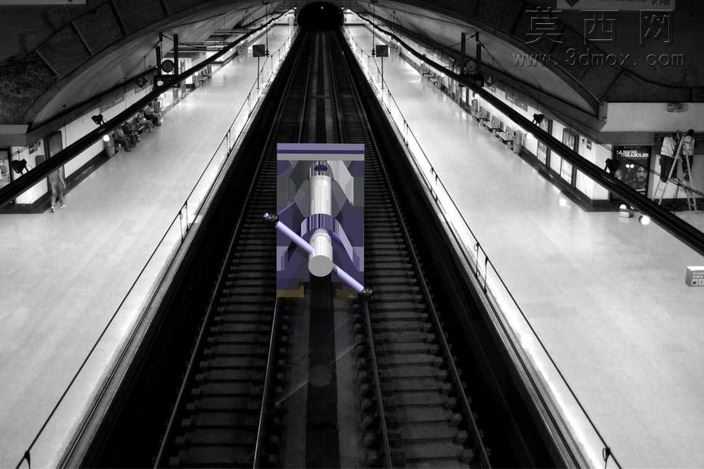

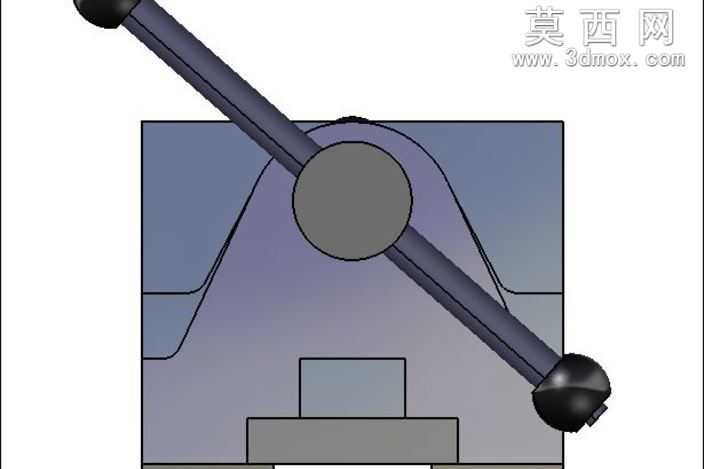

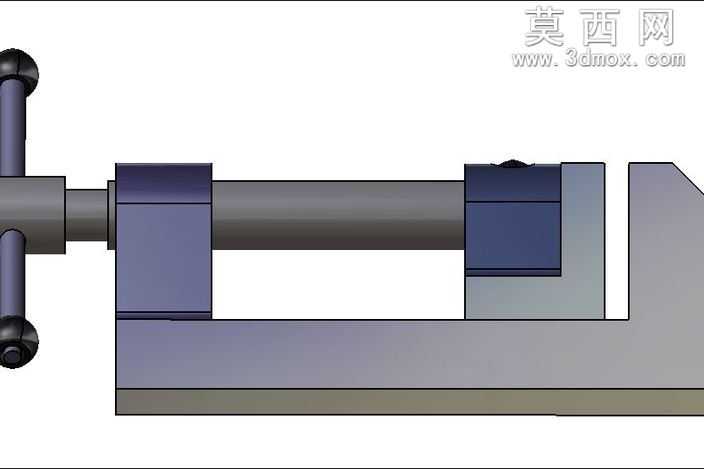

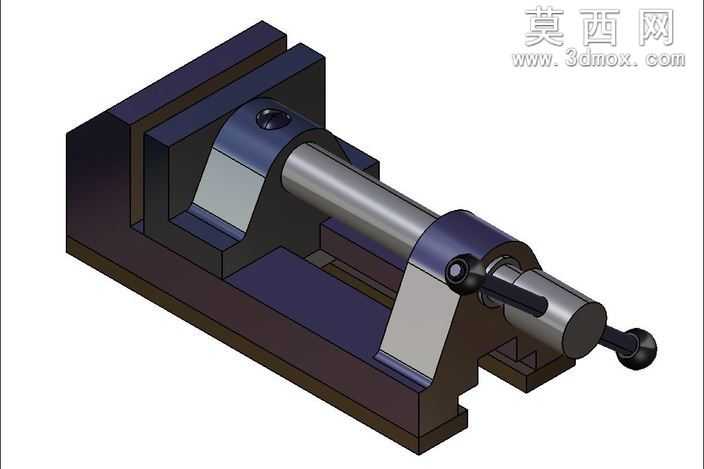

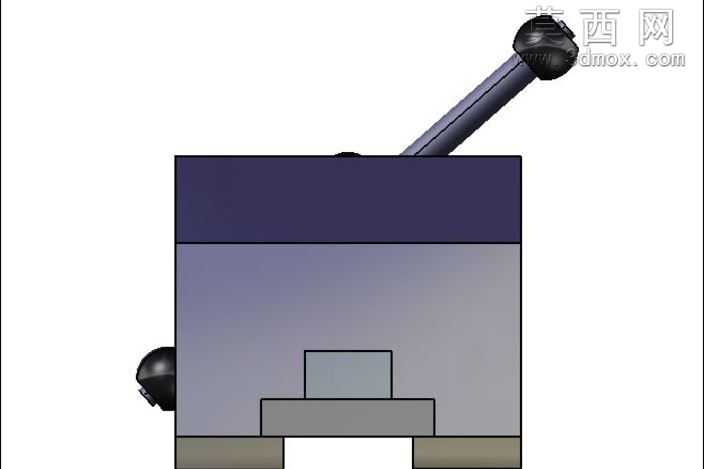

本模型为机用台虎钳的完整三维参数化模型，建模过程严格遵循机械设计规范，按照实际台虎钳的装配逻辑与尺寸比例进行1:1还原，完整复现了台虎钳从固定钳身、活动钳身到传动丝杆、夹紧手柄、导轨副、钳口板的全部核心零部件，各零件间的装配约束完全匹配实际产品的运动逻辑，可实现丝杆带动活动钳身沿导轨平稳滑动、完成工件夹紧与松开的动作模拟。建模阶段采用自底向上的装配设计思路，首先对单个零件进行特征建模：固定钳身作为基础承载件，通过拉伸、切除、倒角等基础特征构建出导轨安装槽、丝杆支撑座、钳口安装位的结构，对铸造圆角、安装沉孔等工艺细节做了还原，保证零件结构符合实际加工工艺要求；活动钳身部分重点匹配与固定钳身导轨的配合公差，建模时预留了合理的配合间隙，同时完成丝杆螺母安装位、活动钳口定位结构的特征构建；传动丝杆采用螺旋扫描特征完成梯形传动螺纹的建模，匹配台虎钳的传动受力需求，手柄与丝杆端部的连接结构、防滑握柄的细节特征均做了完整呈现；钳口板部分单独构建了交叉防滑齿纹的细节特征，还原实际台虎钳增大夹紧摩擦力的结构设计。材质与渲染环节，针对不同零部件的实际材质做了区分：固定钳身与活动钳身采用铸铁材质，赋予深灰偏蓝的磨砂金属质感，还原铸造件的表面肌理；传动丝杆、导轨配合面采用光亮钢材材质，添加金属反光与轻微的表面粗糙度效果，体现机加工面的质感；手柄握把部分采用黑色硬质塑料材质，添加细微的颗粒质感区分金属部件；钳口板采用淬火钢材材质，做了偏深的金属质感处理，突出其耐磨件的属性。整体模型结构完整，无缺失零件、无干涉错误，各运动副的约束关系设置合理，可直接用于机械原理演示、工装夹具结构教学、虚拟装配实训等场景，也可作为机床附件类产品设计的参考基础模型，帮助设计者快速理解台虎钳的夹紧传动原理、导轨配合结构与各零件的功能定位。
