带安装底座可调角度旋转轴承组件

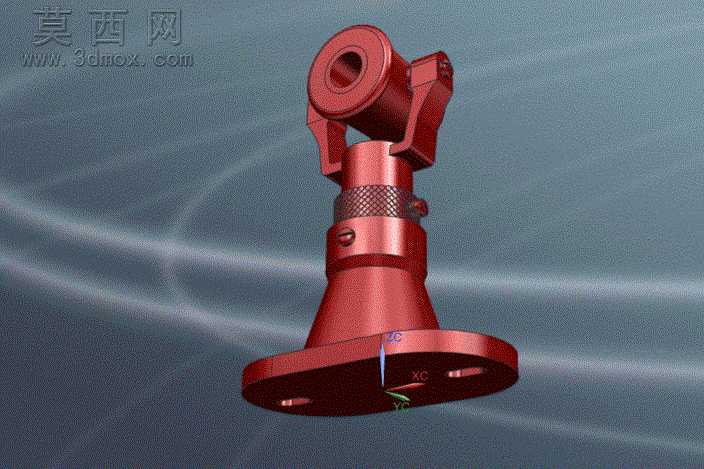

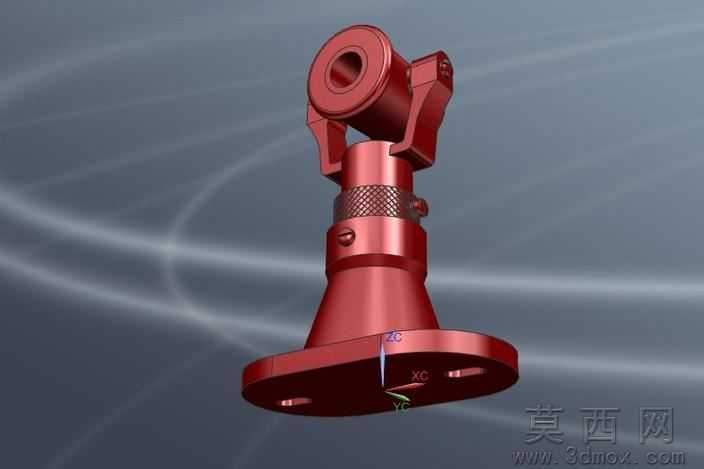

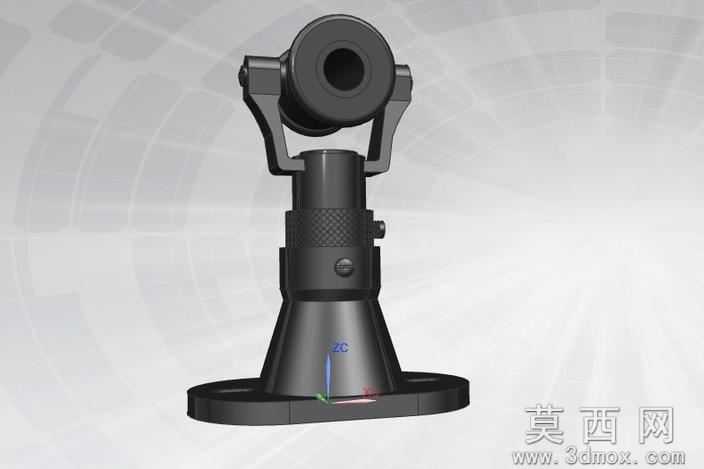

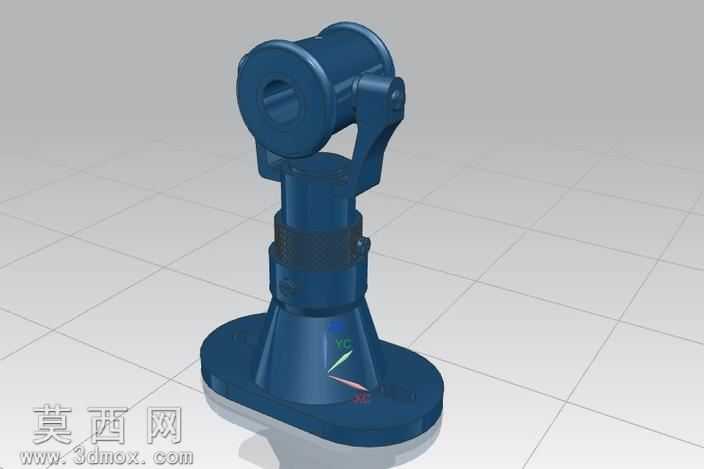

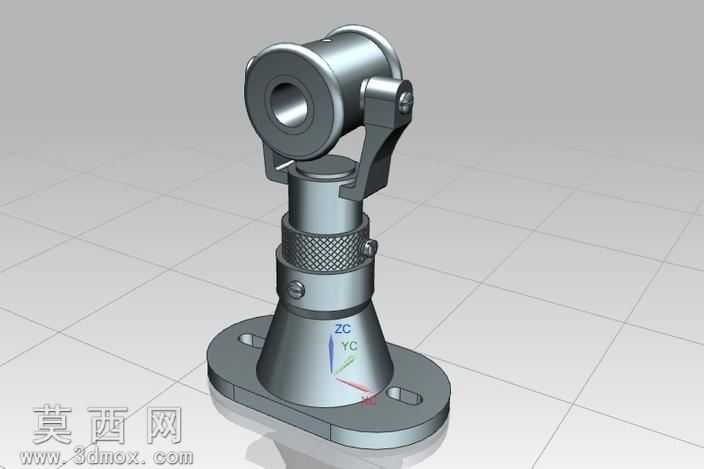

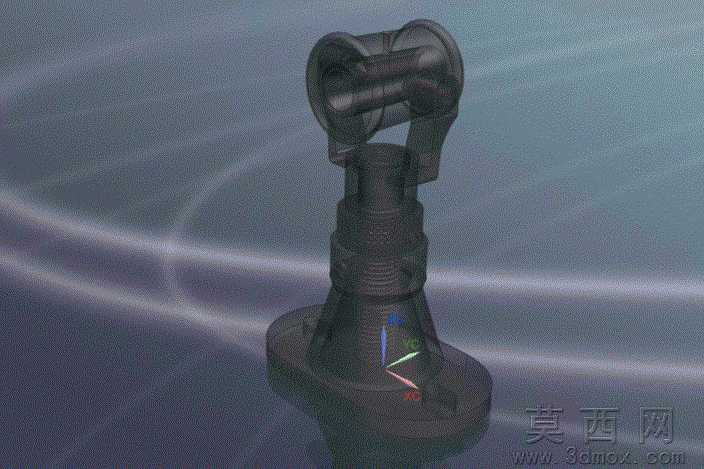

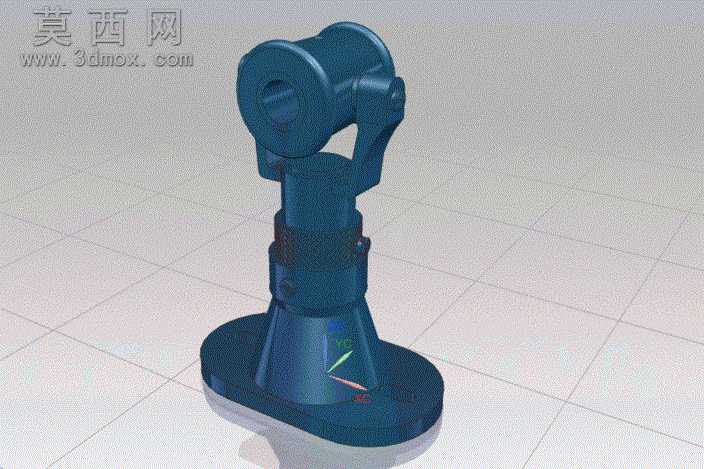

本旋转轴承组件采用三维参数化建模方式完成全结构设计，建模过程中优先以可装配性为核心逻辑，对底座、锥型支撑柱、调节锁紧环、铰接耳座、旋转轴套等独立零件分别进行特征建模，通过基准轴、基准面的约束完成整体装配，确保各活动部件的运动自由度符合实际使用需求。渲染阶段采用金属哑光材质模拟实际加工后的碳钢表面质感，对滚花调节部位做纹理细节处理，还原防滑结构的凹凸触感，对铰接销轴、锁紧螺丝等紧固件做倒角与螺纹细节刻画，避免模型出现生硬的棱角失真。结构设计上，底部采用带两个腰型安装孔的法兰式底座，可适配不同孔距的安装平面，锥型过渡支撑柱提升整体结构的抗倾覆稳定性，中部设置带滚花的锁紧调节环，可调整上部铰接结构的整体高度并锁止固定，上部铰接耳座与轴套采用销轴连接，可实现一定角度范围内的俯仰旋转，轴套内部预留轴承安装位，可适配对应规格的转动轴，侧面设置锁紧顶丝结构，可对穿入轴套的轴件进行径向锁止，防止转动过程中出现轴向窜动。设计过程中充分考虑零件的加工工艺性，所有非配合面做合理的圆角过渡，配合面预留标准公差余量，活动铰接部位预留合理的装配间隙，避免实际生产装配时出现干涉问题，整体结构兼顾角度调节、高度调节、旋转支撑的多重功能，可作为小型工装、检测设备、轻型机械的可调支撑旋转部件使用，各零件的建模特征均保留可编辑参数，可根据实际使用需求调整安装尺寸、轴套内径、调节行程等核心参数，适配不同的应用场景。
