矩形齿箱TT555直流减速电机结构

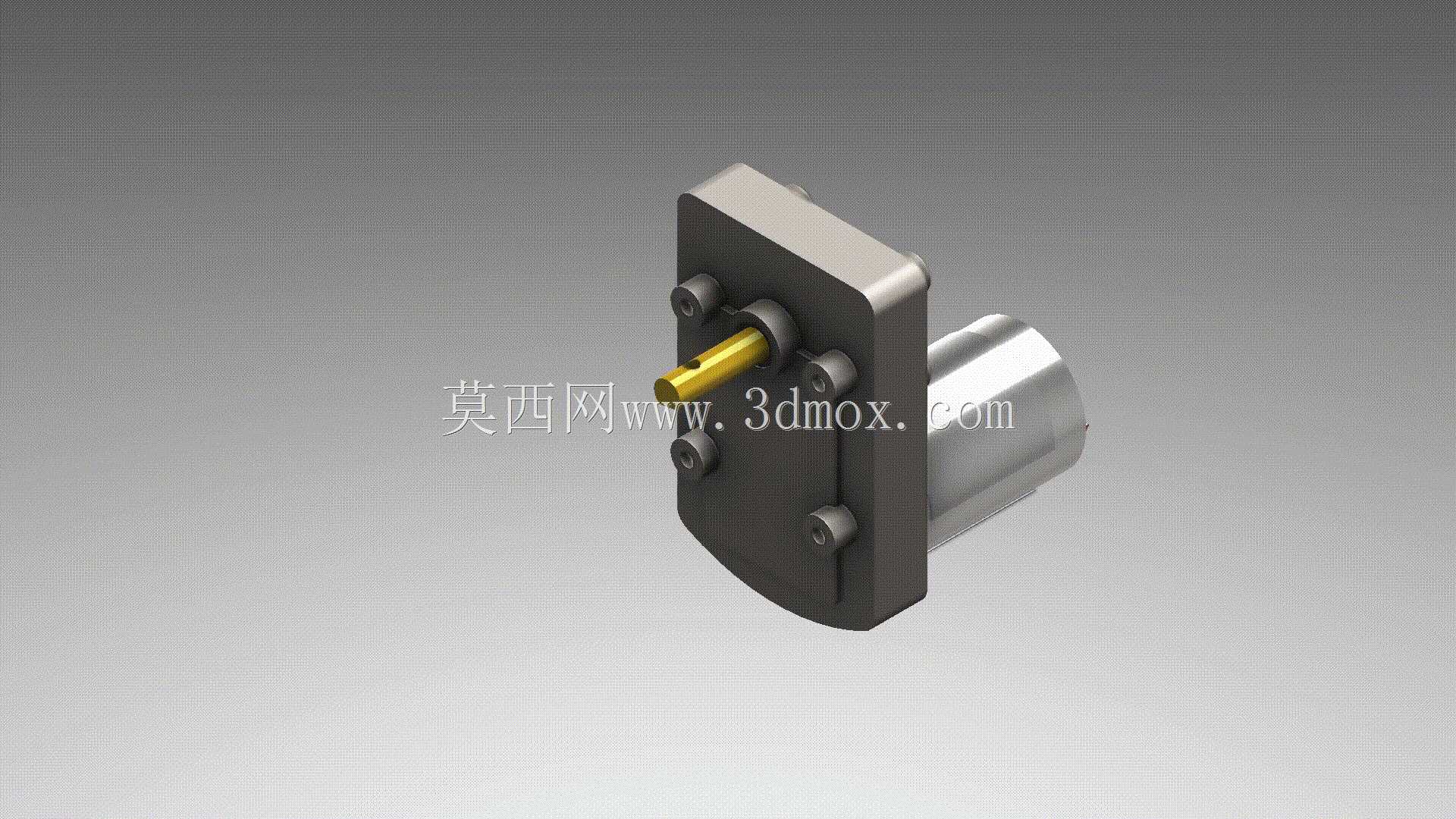

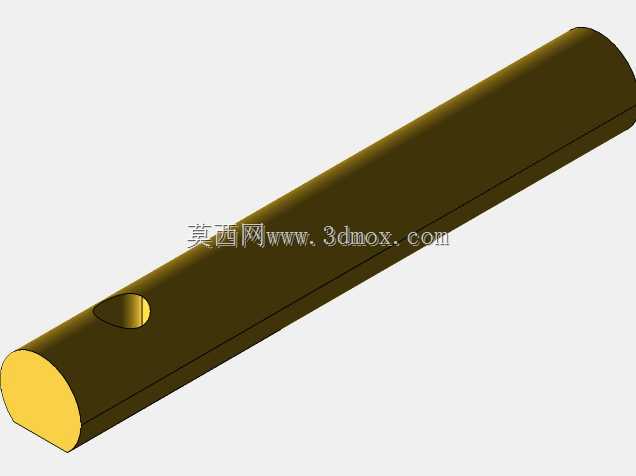

　　在小型智能装备、桌面级自动化装置、教学实训平台的传动选型中，这类带矩形安装法兰的齿轮减速直流电机是出镜率极高的动力单元，很多做小型输送线、智能小车、电动执行机构的结构工程师，在做方案阶段都会优先考虑这类成熟的齿箱电机结构，省去自行设计减速机构的时间成本。从结构设计逻辑来看，这款电机采用矩形法兰作为安装基准面，法兰面上预留了四个对称分布的安装孔位，孔位的位置度公差控制在0.05mm以内，能保证安装时输出轴的同轴度，避免安装偏载导致的齿箱磨损加速。输出轴采用单扁位设计，轴径适配常规的联轴器、同步带轮安装尺寸，扁位结构可以有效防止传动件周向打滑，相比光轴靠顶丝锁紧的结构，能传递更大的扭矩，适合频繁正反转的工况。

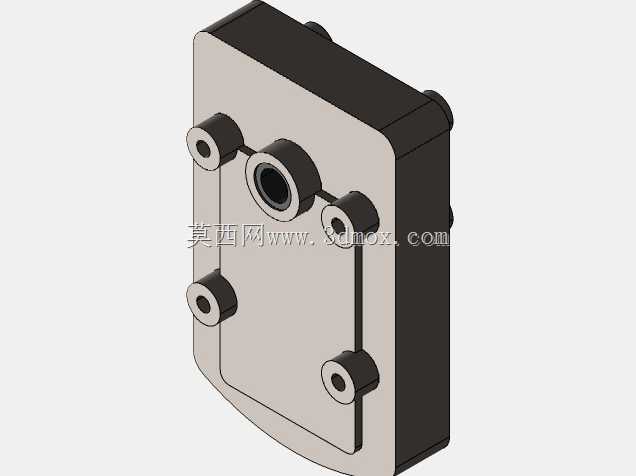

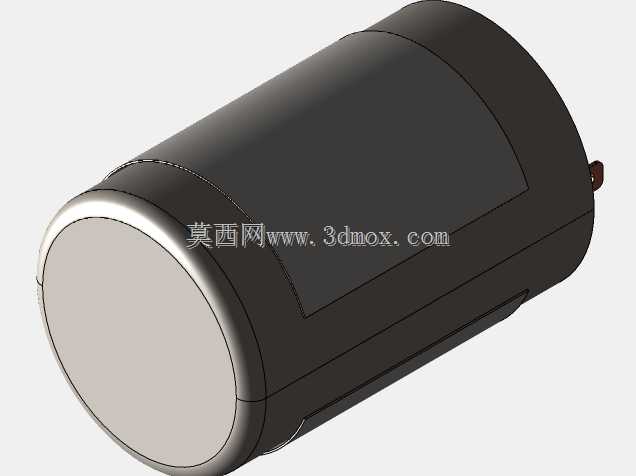

　　齿箱部分采用金属齿轮组排布，从电机轴的高速级小齿轮开始，经过三级减速传递到输出轴，每一级齿轮的模数都经过扭矩匹配，高速级用小模数齿轮降低运转噪音，低速级用稍大模数齿轮提升承载能力，齿箱壳体采用压铸成型后精加工安装面，保证齿轮轴孔的平行度，减少齿轮啮合的侧隙，提升输出的定位精度。电机本体采用常规的有刷直流结构，适配12V与24V两种常见的低压供电场景，12V版本多用于电池供电的移动类设备，24V版本多用于固定安装的工业类小型设备，供电电压的覆盖能满足绝大多数小型装备的动力需求。从安装边界来看，矩形法兰的外形尺寸控制在极小的范围内，不会占用过多的安装空间，电机本体的圆柱外径与法兰面的衔接处做了止口定位，安装时可以直接卡入设备安装板的对应止口内，不需要反复调整同轴度，大幅提升装配效率。在实际应用场景中，这类电机常被用在小型电动滑台的驱动端，搭配丝杠或者同步带实现直线往复运动，也会用在智能分拣设备的拨杆机构上，通过控制电机的转角实现物料的分流，还有不少教学用的机械臂关节也会采用这类电机，凭借减速后的大扭矩实现关节的摆动负载。

　　设计这类电机的三维模型时，需要重点关注安装法兰的孔位坐标、输出轴的伸出长度与扁位尺寸、齿箱与电机本体的衔接台阶尺寸，这些尺寸都是直接影响装配的关键尺寸，如果建模时出现偏差，会导致实际加工出来的安装板无法适配，或者传动件安装后出现干涉。另外齿箱的矩形外形并非完全的直角结构，边角处做了小尺寸的倒角处理，既可以避免安装时锐边划伤操作人员，也能在压铸生产时减少应力集中，提升壳体的结构强度。输出轴的端面做了中心孔设计，方便后续做二次加工时的顶针定位，也能在需要加装编码器的时候提供定位基准。很多工程师在选型时容易忽略齿箱的径向负载能力，这款矩形齿箱的输出轴采用双轴承支撑结构，相比单轴承支撑的齿箱，能承受更大的径向力，适合直接挂载滚轮、齿轮等直接受力的传动件，不需要额外增加支撑轴承座，进一步简化设备的整体结构。在布线空间预留上，电机尾部的出线位置做了凹槽设计，电源线可以顺着凹槽方向引出，不会因为安装时挤压线材导致绝缘层破损，这个细节在紧凑安装空间里尤为重要，很多同类型电机没有做这个出线槽，安装时线材被压在电机与安装板之间，长时间使用后容易出现短路故障。

　　从散热角度考虑，金属齿箱壳体除了容纳齿轮组之外，还能起到辅助散热的作用，电机运转产生的热量可以通过端盖传递到齿箱壳体，再通过安装法兰传递到设备的安装板上，扩大散热面积，避免电机长时间运转出现过热退磁的问题。在做三维装配的时候，需要注意电机本体与齿箱连接的螺丝孔深度，避免选用过长的安装螺丝顶到内部的齿轮或者电机绕组，建模时可以将螺丝孔的深度做明确标注，给后续的BOM选型提供依据。这类减速电机的空载转速与负载转速的差值控制在合理范围内，转速波动小，在低速运转时不会出现明显的卡顿现象，适合对运转平稳性有一定要求的场合，比如小型摄影云台的转动驱动、自动售货机的货道推送机构，都能看到这类结构电机的应用。
