四路M.2 NVMe转PCIe3.0x16分叉扩展卡

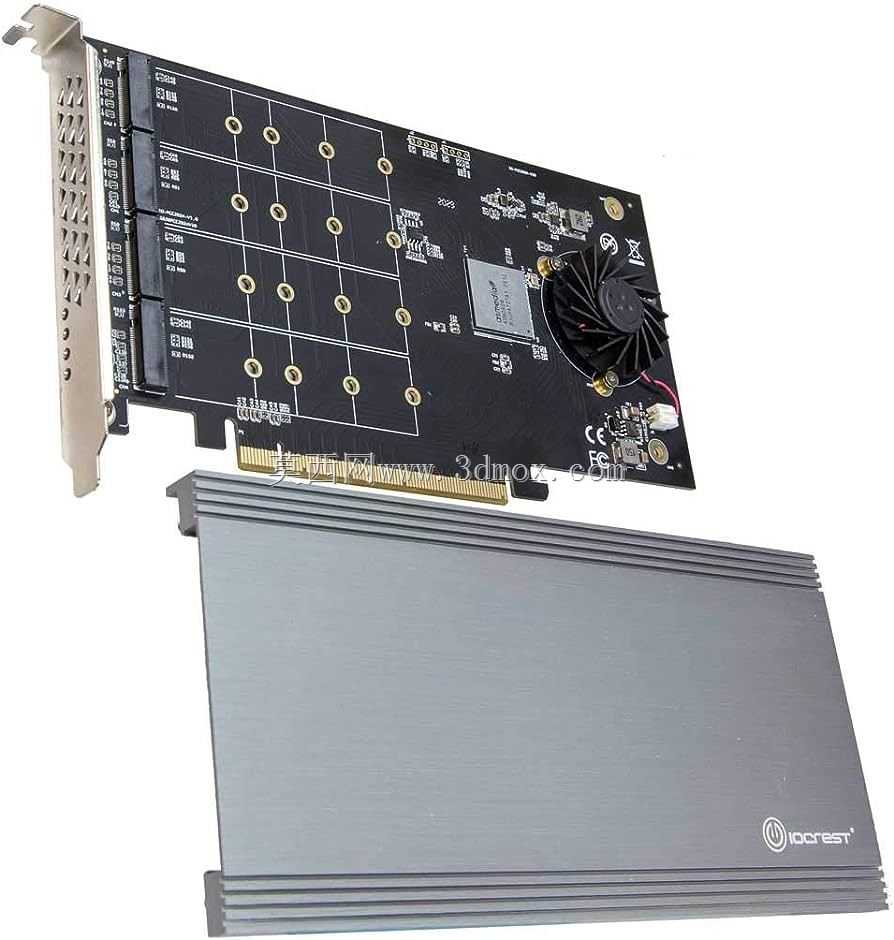

　　在高密度存储服务器、工业级工作站的硬件扩展场景中，PCIe通道的资源分配一直是结构设计与硬件选型阶段需要重点考量的环节，这款基于ASM2824交换芯片设计的四路M.2 NVMe扩展卡，正是为解决单主板M.2接口数量不足、通道拆分受限的痛点开发的硬件载体。从实际装机的工程视角来看，该扩展卡采用标准PCIe x16全长卡版型，金手指端完全符合PCIe 3.0规范的物理定义，安装时直接插入主板对应PCIe插槽即可，挡板为标准全高PCIe挡片，预留的固定孔位与标准机箱PCIe扩展位完全匹配，无需额外改造机箱结构，安装边界完全遵循通用PCIe扩展卡的尺寸规范，不会与相邻插槽的硬件产生物理干涉。

　　卡身核心的ASM2824 PCIe交换芯片，上行提供PCIe 3.0 x8的通道带宽，下行拆分出四路独立的PCIe 3.0 x4通道，每一路通道对应一个M.2 NVMe插槽，可同时搭载四块M.2规格的NVMe固态硬盘，这种交换架构不需要依赖CPU或者PCH芯片自带的PCIe分叉功能，哪怕是在不支持PCIe通道拆分的封闭工业系统、嵌入式主板上，也能正常识别全部四块固态盘，同时还能配合平台支持的软件RAID功能，实现多盘的存储阵列组建，最大化发挥NVMe固态的连续读写与随机IO性能。

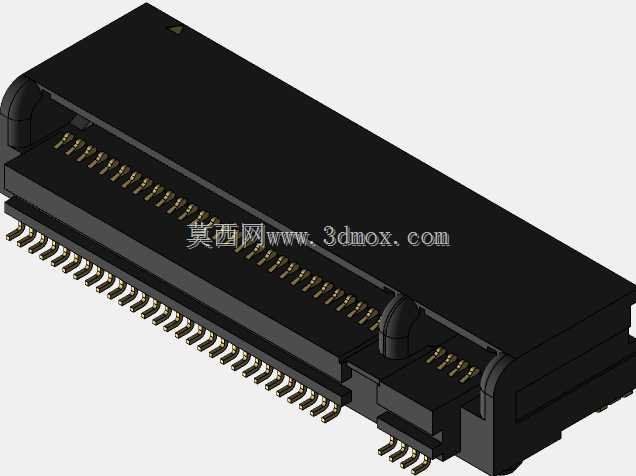

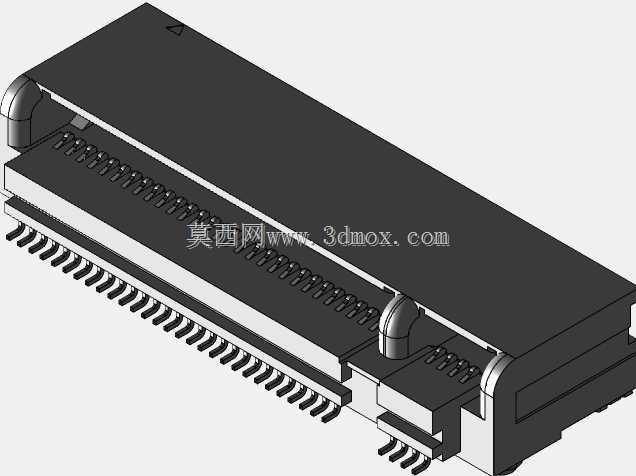

　　从结构设计细节来看，卡板上的四个M.2插槽均采用标准M Key接口，支持2230/2242/2260/2280全长度规格的NVMe固态，每个插槽旁都预留了对应的铜柱固定孔位，不同长度的固态都能通过螺丝完成可靠固定，避免运输或者设备震动过程中固态出现松动脱落的问题。卡身搭载的主动散热风扇正对核心交换芯片位置，可在高负载数据读写时快速带走芯片工作产生的热量，避免芯片过热降频影响存储性能；配套的全金属散热马甲通过导热垫与四块固态直接接触，可将固态工作时产生的热量均匀传导到整个散热面，配合机箱风道完成散热，长时间高负载运行时也能将固态温度控制在合理区间。

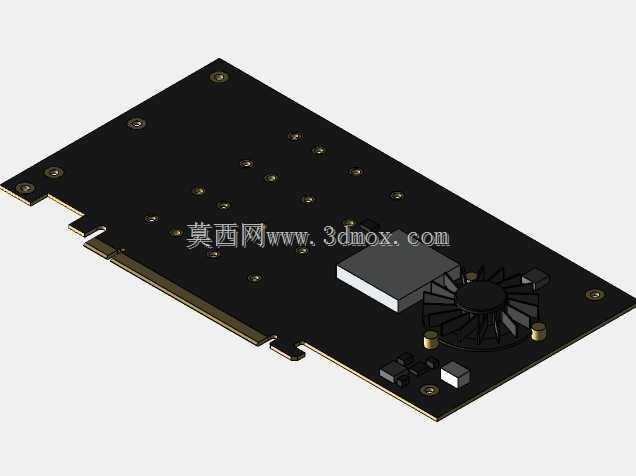

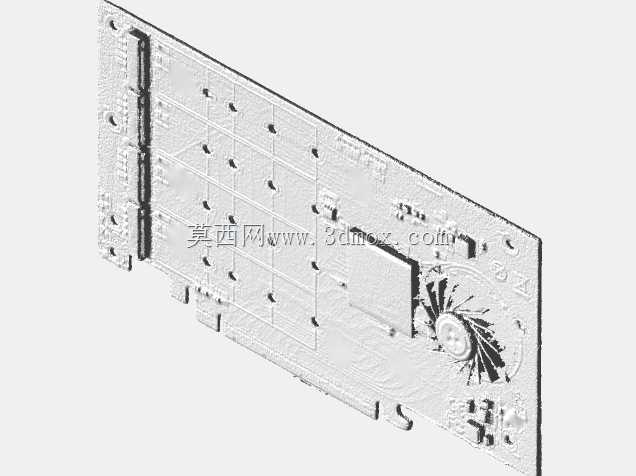

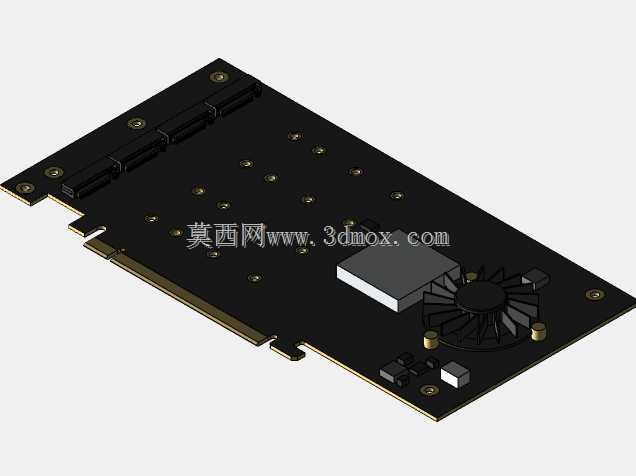

　　在实际应用场景中，这类扩展卡常被用于大容量存储工作站、视频剪辑非编主机、虚拟化服务器、工业数据采集存储设备中，单卡即可扩展出四个高速NVMe存储位，在不占用额外盘位空间的前提下，大幅提升设备的单盘存储容量与读写带宽。建模过程中针对卡身的PCB走线布局、元件高度、散热件的装配公差都做了1:1的还原，省略了原厂未提供结构数据的散热器与安装支架部分，保留了核心板卡的全部安装接口、固定孔位、金手指尺寸等关键结构参数，可直接用于机箱结构干涉校验、硬件装配模拟、扩展方案选型验证等工作，结构工程师在做整机结构设计时，可直接调用该模型核对PCIe插槽周边的预留空间、散热风道走向、挡片开孔位置等参数，无需手动测绘板卡尺寸，大幅缩短硬件选型与结构验证的周期。
