带握持凹槽的家用洗涤剂瓶外观结构设计

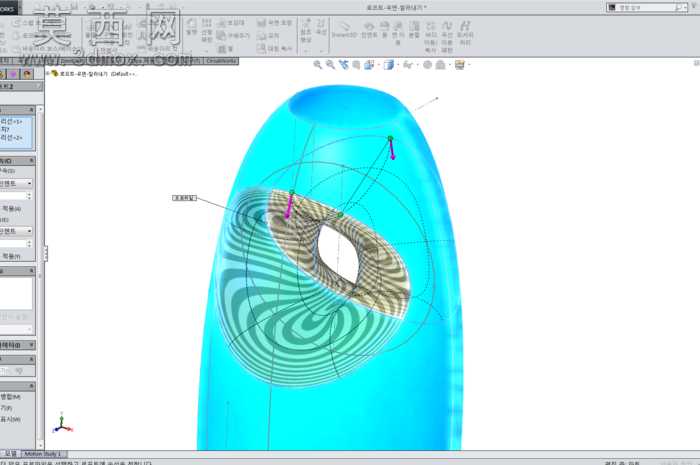

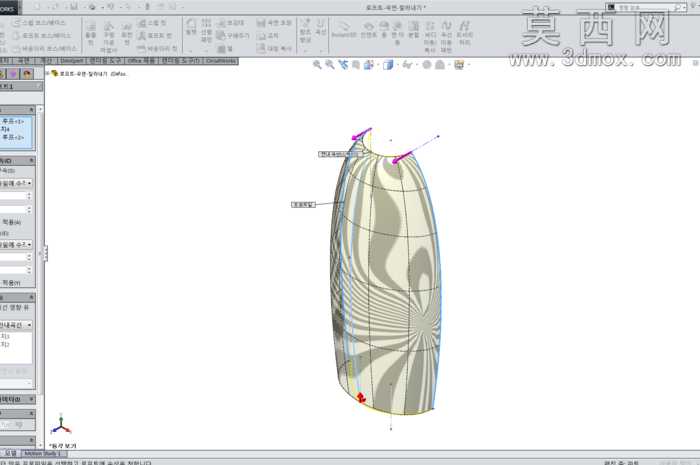

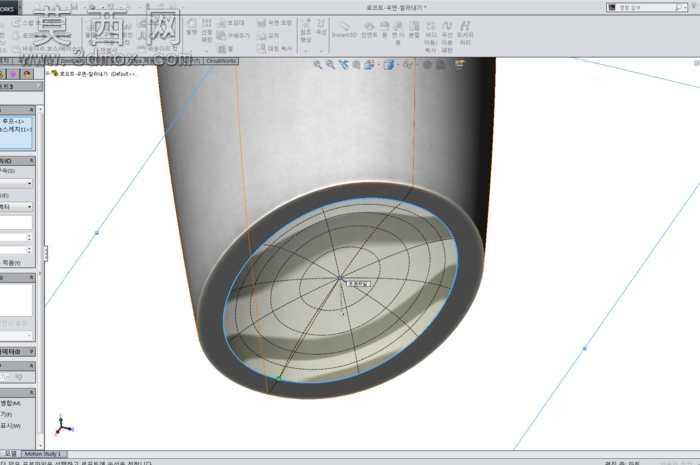

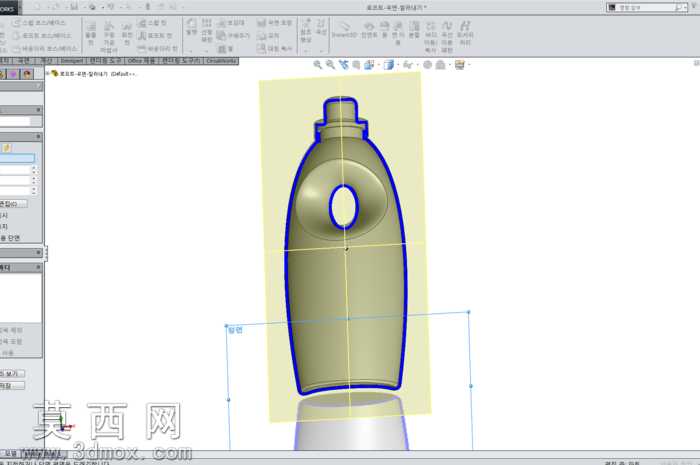

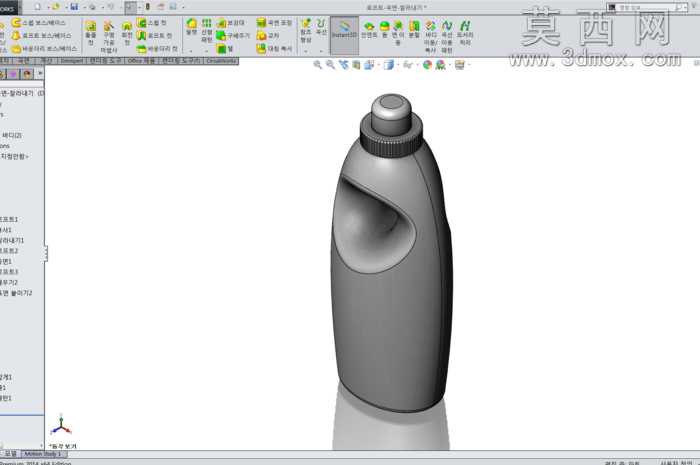

该作品为家用洗涤剂瓶的三维参数化建模成果，建模过程围绕日用包装容器的实用属性与视觉质感展开，首先基于人体工学握持需求确定整体比例：瓶身总高与最大瓶径的比例适配日常单手握持的尺寸范围，瓶身侧面设计内凹式弧形握持槽，槽体曲面弧度贴合成年人手掌自然弯曲的形态，槽边做顺滑圆角过渡，既避免使用时硌手，也能提升湿手状态下握持的防滑性能。建模阶段通过多组基准面绘制轮廓草图，以放样、曲面填充等命令构建瓶身主体曲面，对曲面衔接处做G2连续曲率处理，保证瓶身整体线条流畅无突兀折角，还原塑料包装瓶的顺滑质感。瓶盖部分采用分体式结构设计，下部为带防滑竖纹的旋合基座，竖纹深度与间距适配手指拧动时的摩擦力需求，上部为按压式出液泵头，泵头与基座的衔接处做阶梯式限位结构，保证旋合装配时的定位精度，避免出现错位漏液的问题。材质渲染阶段，瓶身主体采用半透明磨砂塑料材质，调整材质的折射度与粗糙度参数，模拟日常洗护类塑料瓶柔和的哑光质感，可隐约透出内部盛装液体的轮廓；瓶盖部分采用高密度硬质塑料材质，表面做细微颗粒质感处理，区分于瓶身的磨砂触感，还原真实洗护包装的材质差异。结构设计上，瓶底做内凹式平底结构，边缘设置一圈凸起的支撑筋，既保证瓶身放置时的稳定性，也能减少瓶底与放置面的摩擦磨损；瓶身内壁做均匀壁厚处理，符合塑料吹塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷。整体设计兼顾了日用包装的实用功能与外观美感，曲面过渡自然，结构细节符合实际生产工艺要求，可直接用于包装结构验证、外观渲染展示等场景。
