AutoQuad四轴飞行器飞行控制器板卡设计

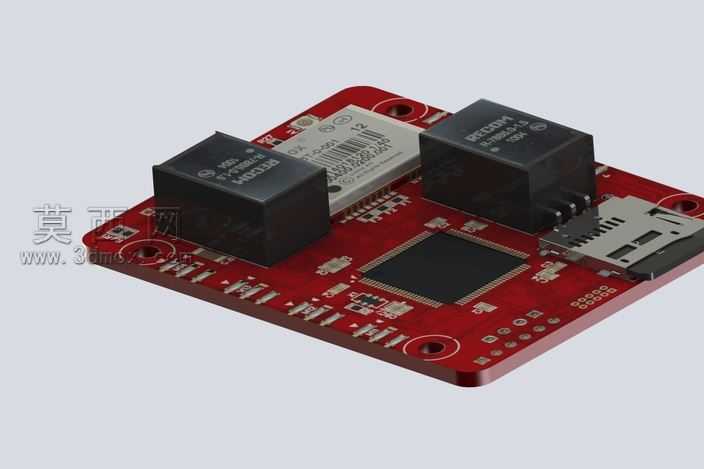

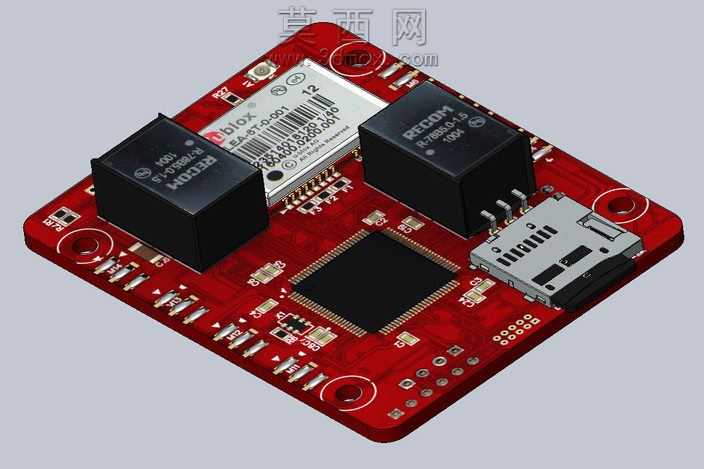

本作品为AutoQuad四轴飞行器配套飞行控制器的三维建模设计，建模过程严格遵循飞控硬件的实际尺寸与装配逻辑，完整还原了飞控板的全部结构细节。建模阶段首先依据飞控PCB的实际布线轮廓完成基板建模，精准还原了红色阻焊层对应的板体形态，对板体四角的安装固定孔、边缘的定位缺口都做了等比例复刻，确保板体尺寸与实物完全一致。随后逐一完成板载元器件的建模工作：针对板上两个黑色的继电器模块，还原了其塑封外壳的方正形态、表面印刷标识的凹凸质感，以及引脚与PCB焊盘的对应连接结构；针对板载的核心主控芯片，还原了QFP封装的方形本体、四周细密引脚的排列形态，以及芯片表面的丝印标识细节；针对板载的存储模块，还原了SD卡槽的推拉式结构、金属弹片的细节形态，以及卡槽旁滤波电容的小型圆柱结构；同时对板上排布的贴片电阻、电容、排针接口、状态指示灯等小型元器件，都按照实际布局位置完成了精准排布，没有出现位置偏移或结构错漏。材质渲染阶段，为PCB基板赋予了哑光红色阻焊材质，还原真实电路板的磨砂质感；为继电器、芯片等塑封元器件赋予了半哑光黑色工程塑料材质，模拟电子元器件塑封外壳的真实触感；为SD卡槽的金属部分赋予了拉丝不锈钢材质，还原金属部件的光泽与纹理；为焊盘、引脚等金属导电部分赋予了亮银色锡焊材质，模拟焊接后的金属光泽；为板上的丝印标识赋予了白色印刷材质，还原PCB丝印的清晰质感。设计过程中充分考虑了飞控板的装配合理性，所有元器件的高度、间距都严格参照实物参数设置，既保证了外观的高度还原，也可用于后续的结构装配验证、安装干涉检查，能够为飞控外壳设计、整机装配模拟提供精准的三维模型参考，完整呈现了嵌入式飞控硬件的结构特征与布局逻辑。
