格罗夫轴机械传动零部件结构设计

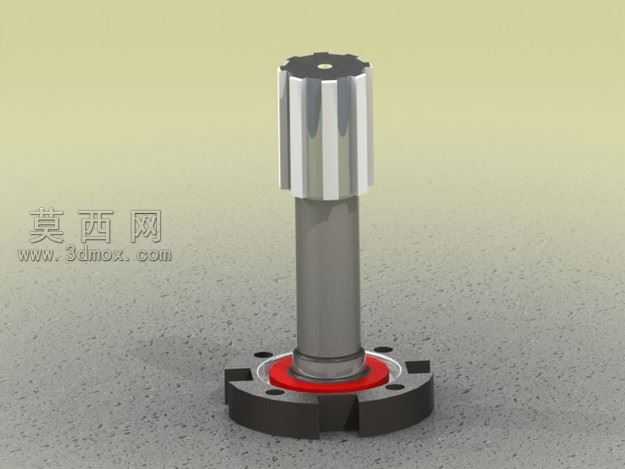

本作品为格罗夫轴三维建模设计成果，建模阶段严格遵循机械轴类零件的设计规范，先通过草图绘制完成轴体各段直径、长度的基准轮廓，针对左端花键结构采用参数化特征建模，逐一定义花键的齿数、齿形角、键宽等核心参数，保证花键段与配合件的啮合精度；中部轴身做等径圆柱结构设计，预留轴承安装位的轴肩定位特征，通过轴肩高度差实现装配时的轴向限位，避免传动过程中出现轴向窜动问题。右端连接法兰盘采用一体化建模思路，法兰盘上的安装孔做圆周阵列排布，严格匹配标准紧固件的安装尺寸，法兰与轴身的衔接处做圆角过渡处理，降低应力集中系数，提升轴体长期承受交变载荷时的结构强度。材质与渲染阶段，针对轴体主体部分赋予调质合金钢材质，调整金属材质的粗糙度、反光度参数，还原热处理后金属表面的细腻哑光质感；左端花键的端部做表面处理区分，赋予硬质氧化层的淡紫色金属材质，直观区分不同表面处理的功能区域；法兰盘部分采用与轴身一致的合金钢材质，通过光影调整凸显法兰安装面的平面度特征，整体渲染效果清晰呈现各结构的边界与装配关系。设计过程中重点考量轴类零件的传动稳定性，各轴段的同轴度公差通过建模基准统一进行约束，所有回转特征均以轴体中心轴线为唯一建模基准，从设计源头保证形位公差符合传动部件的精度要求；花键齿形做修形处理，建模时预留啮合间隙，避免传动过程中出现卡滞、磨损过快的问题；法兰盘的安装孔位置度严格按照配合连接件的尺寸进行匹配，保证装配时无需额外修配即可完成精准对接。整体模型完整还原格罗夫轴的全部结构细节，各特征参数符合机械设计标准，可直接用于装配验证、工程出图以及传动结构的运动仿真分析，能够为相关传动系统的设计优化提供精准的三维模型支撑。
