12x12规格带灯轻触按键结构设计

　　在各类工业控制终端、消费类电子设备、仪器仪表操作面板的设计选型中，12x12规格的带灯轻触开关是应用频次极高的人机交互元件，这类元件承担着设备操作指令输入、工作状态直观反馈的核心作用，相较于无灯款轻触开关，带发光结构的款式能够在弱光操作环境、设备密集排布的机柜场景下，让操作人员快速定位功能按键位置，通过不同发光色对应不同设备功能状态，大幅降低误操作概率。

　　从结构设计层面来看，这款12x12规格的带灯轻触开关采用插件式安装引脚设计，四个固定引脚分布在开关本体底部四角，安装时可直接穿过PCB板对应安装孔进行波峰焊或手工焊接，引脚的排布间距经过标准化校准，能够适配市面上绝大多数通用12x12轻触开关的封装焊盘，方便设计人员在原有设备方案上直接替换升级带灯款，无需重新调整PCB板的布线布局。开关本体的底座采用耐高温工程塑料注塑成型，能够承受焊接过程中的短时高温，不会出现基座变形、引脚移位的问题，保障批量焊接生产时的良品率。

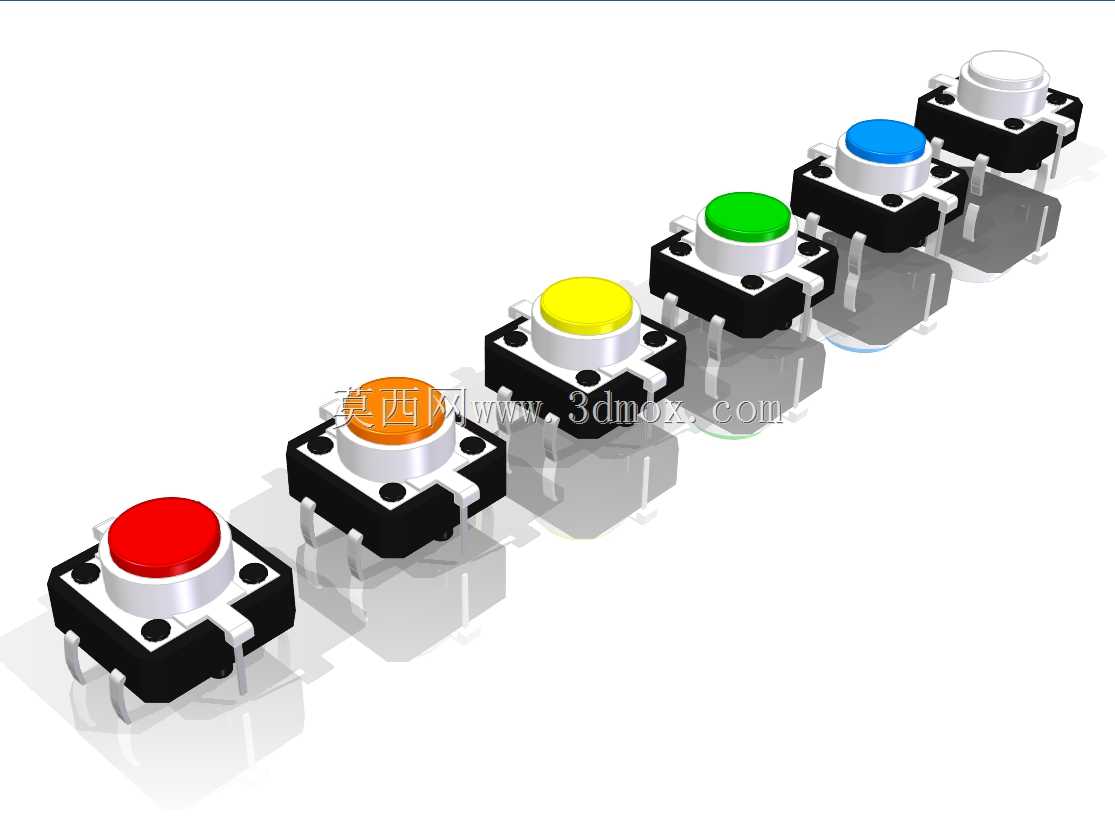

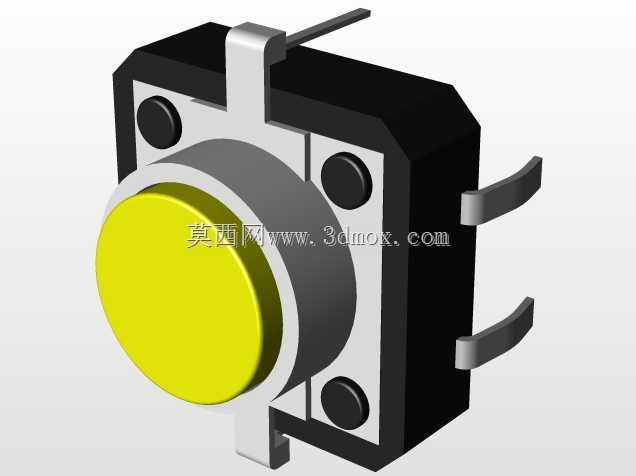

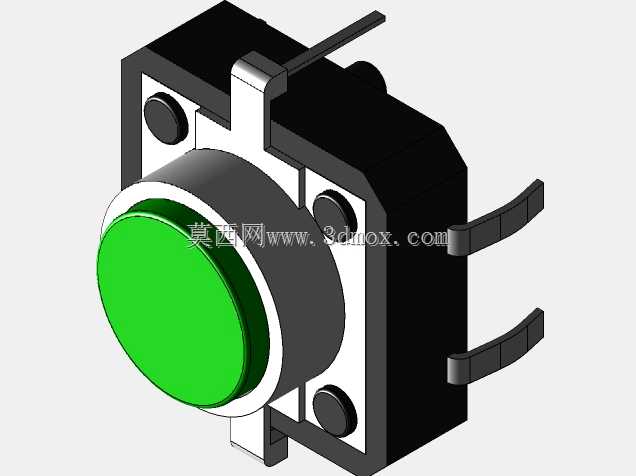

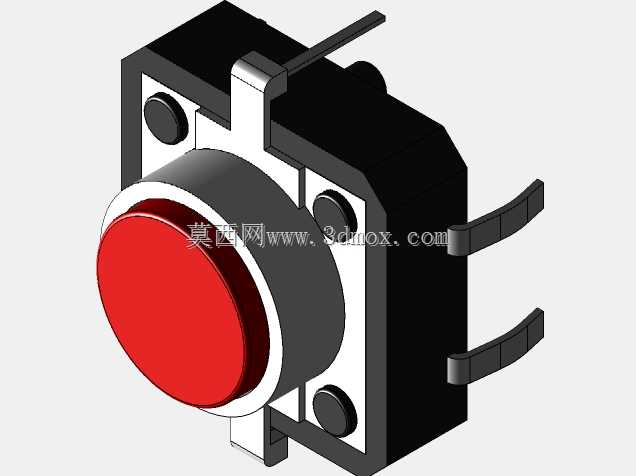

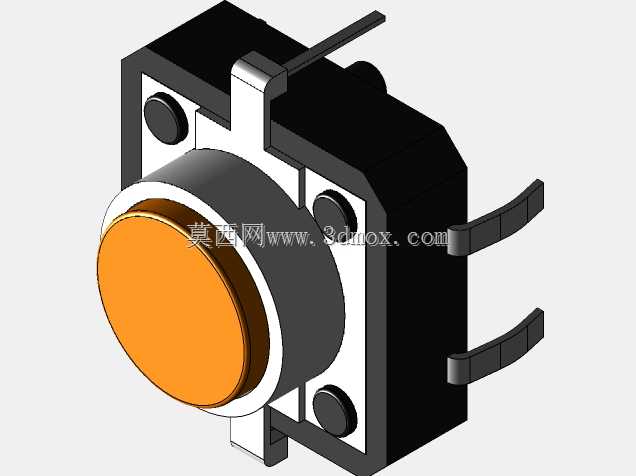

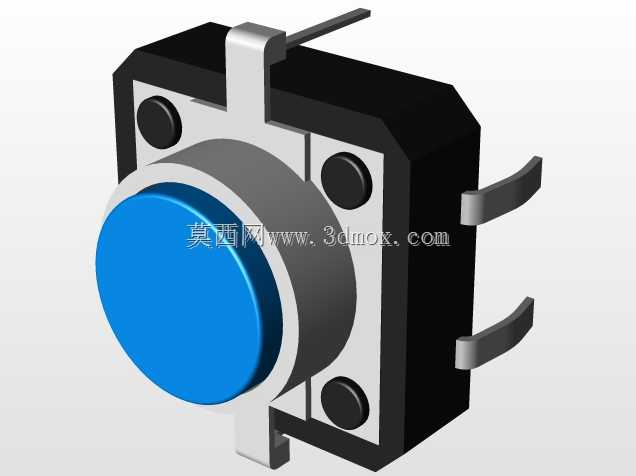

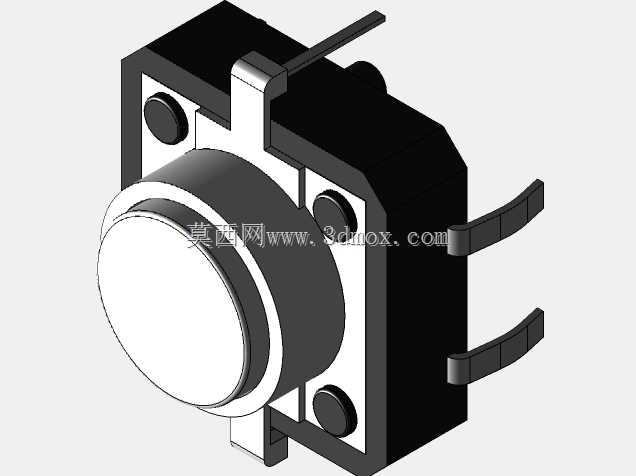

　　按键的帽体部分做了多色区分设计，包含红、橙、黄、绿、蓝、白六种常规发光配色，不同配色可对应设备的不同功能定义，比如红色帽体常对应急停、电源切断类功能，绿色对应启动、运行确认类功能，黄色对应故障预警、参数调整类功能，设计人员可根据设备的操作逻辑需求灵活选配。帽体与内部触发结构之间做了导向限位设计，按压过程中不会出现卡滞、偏斜的情况，按键的触发行程控制在合理区间，按压反馈清晰，操作人员无需额外观察即可确认指令是否触发，适合高频次操作的使用场景。

　　发光元件内置在按键基座内部，光线通过半透明的按键帽均匀发散，不会出现局部亮斑、光线不均的问题，发光元件的供电引脚与开关触发引脚独立排布，在PCB布线时可分别连接控制回路与状态指示回路，实现按键触发与状态发光的独立控制，比如设备待机状态下按键微亮提示位置，触发后常亮反馈操作成功，故障状态下闪烁提示异常，适配多种交互逻辑设计需求。

　　从安装边界尺寸来看，这款开关的本体外形严格控制在12mm×12mm的正方形截面内，本体高度包含帽体在内属于常规薄型设计，在面板安装时，面板与PCB板之间预留的安装空间无需额外加高，适配紧凑型设备的内部空间布局需求。开关的按压寿命符合工业级使用标准，内部弹片采用高弹性金属材料冲压成型，经过多次疲劳测试后仍能保持稳定的触发压力与接触性能，不会出现接触不良、触发失效的问题，适合在工业现场、户外设备等需要长期稳定运行的场景下使用。

　　在实际设备装配过程中，这类带灯轻触开关除了直接焊接在PCB板上使用，还可以搭配配套的按键延长帽适配不同厚度的设备面板，面板开孔尺寸按照12x12开关的标准开孔尺寸加工即可，装配时在开关与面板之间加装防水硅胶圈，还可实现一定等级的面板防水防尘能力，拓展其在潮湿、多粉尘工况下的适用范围。设计建模时，这款模型完整还原了开关的外部轮廓、引脚尺寸、帽体弧度以及各部件的装配间隙，结构设计人员在做设备面板布局、PCB封装设计、整机装配干涉检查时，可直接调用该模型进行装配验证，提前规避安装空间不足、按键与面板干涉、引脚与周边元件距离过近等设计问题，缩短产品开发的验证周期，减少打样阶段的修改成本。
