贴片式双向水平滑动电子开关结构

　　这类小型双向滑动开关，是消费类电子、小型工控控制板卡上极为常见的通断切换元件，日常接触的便携数码产品、小型检测手持设备、桌面型小型控制模块的电源切换、功能档位切换场景里，都能见到它的身影。不同于侧拨或者直按的轻触开关，它的滑动操作逻辑带有明确的档位滞感，用户操作时能清晰感知档位切换的到位状态，不会出现误触发的情况，在需要明确档位标识、避免误碰切换状态的电路回路里，这种结构的开关比轻触按键更适配实际使用需求。

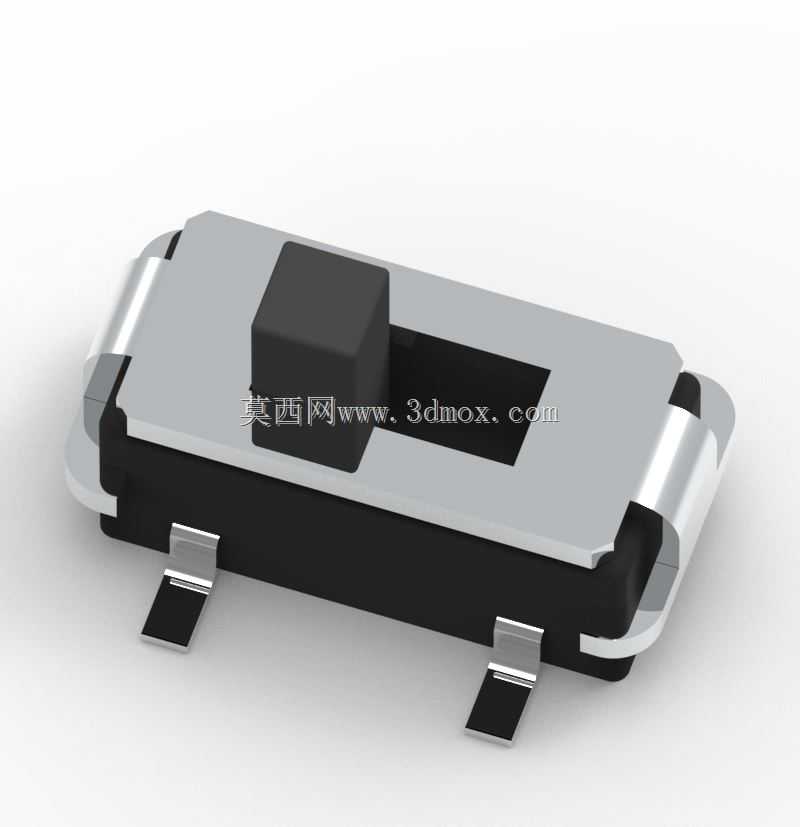

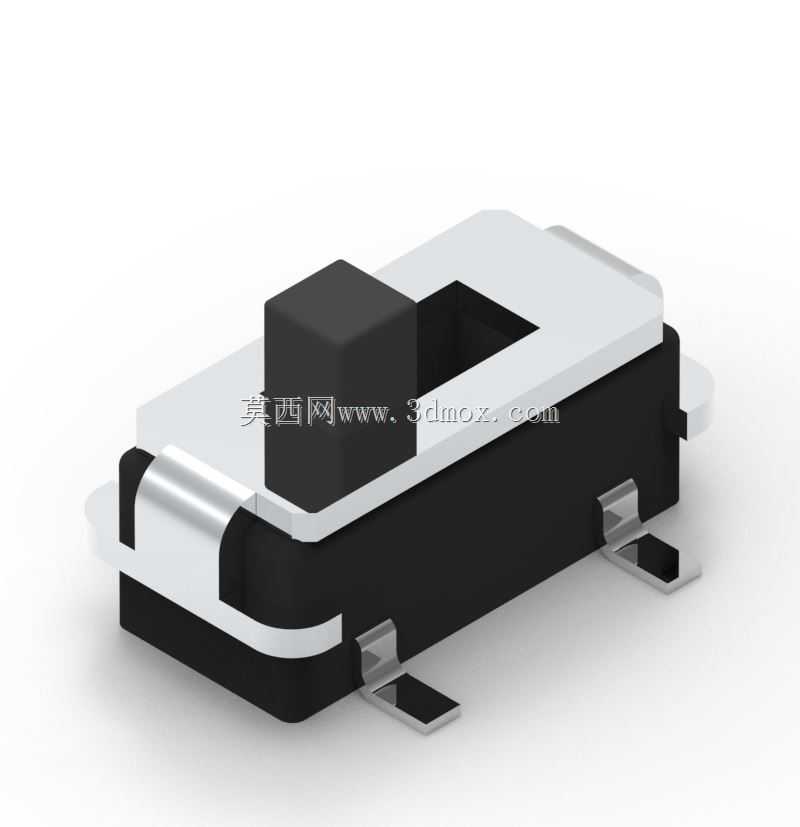

　　做这个结构的建模时，所有的尺寸基准都来自实际量产元件的实物测绘，毕竟这类贴片元件的安装精度直接影响SMT贴片的良率，要是焊盘位置、本体高度、引脚共面度的尺寸有偏差，过回流焊的时候很容易出现立碑、虚焊的问题。整个开关的本体采用基座加滑盖的分层结构，黑色的绝缘基座采用耐高温的工程塑料材质，能够承受SMT制程中260摄氏度左右的高温，不会出现基座变形、引脚移位的问题；上方的滑动拨块采用和基座同色系的耐磨塑料，拨块的表面做了细微的防滑纹理处理，用户用指尖拨动的时候不会打滑，拨块的滑动行程控制在2毫米左右，刚好覆盖两个档位的切换距离，不会出现行程过长导致操作拖沓，也不会因为行程过短出现档位跳变的问题。

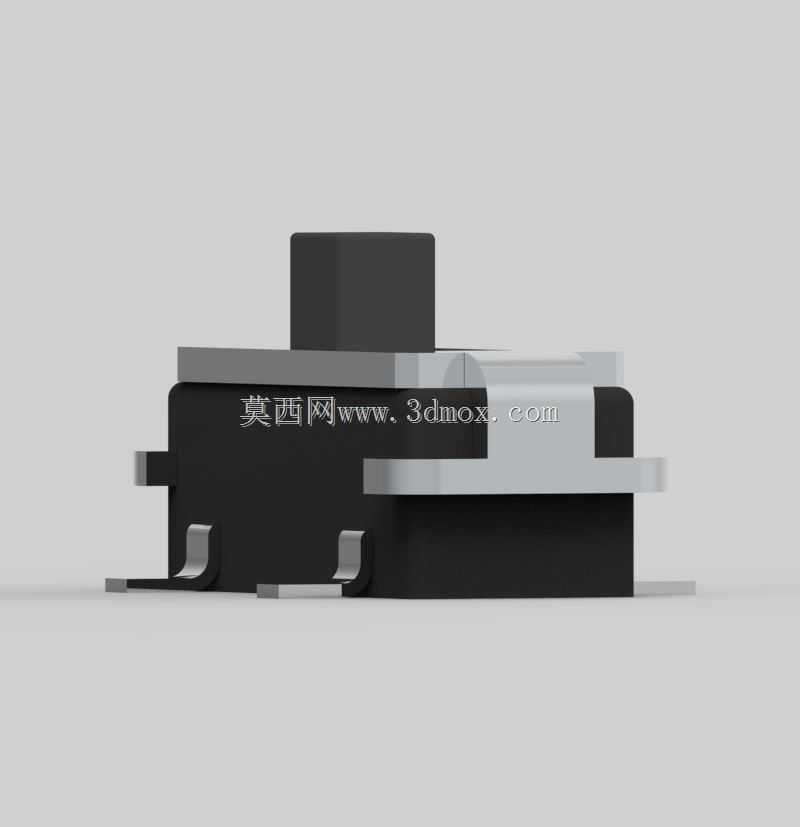

　　安装边界上，这款开关采用贴片式卧式安装，三个固定引脚从本体两侧延伸而出，引脚的末端做了加宽的焊盘设计，焊接到PCB上之后，不仅能实现电路的导通，还能起到机械固定的作用，能够承受日常使用中反复拨动的冲击力，不会出现引脚脱焊的情况。本体的整体高度控制在2.5毫米以内，不会占用过多的板上垂直空间，对于内部空间紧凑的便携设备来说，这个高度尺寸能够很好适配薄型化的结构设计需求，不会和外壳或者其他板上元件产生干涉。开关的两侧金属定位片和PCB焊盘对齐之后，能够在贴片时起到辅助定位的作用，吸嘴吸取元件贴装的时候，不会出现本体偏移的问题。

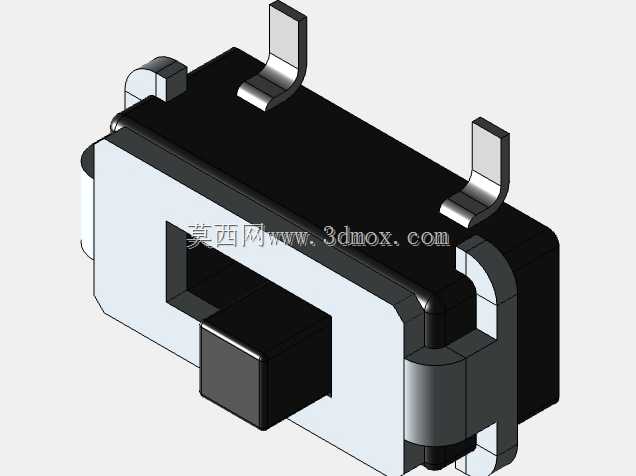

　　结构设计上，开关内部的动触片采用弹性铜材，表面做了镀银处理，能够降低接触电阻，减少大电流通过时的发热问题，滑动过程中动触片和静触片的接触压力经过调校，既不会因为压力过大导致拨动手感生涩，也不会因为压力过小导致接触不良、电路时通时断的问题。考虑到实际装配后的动画演示需求，整个模型的滑动副做了精准的配合约束，拨块和基座之间的配合间隙控制在0.1毫米以内，模拟实际产品的装配公差，做结构运动仿真的时候，能够真实还原拨块滑动的全过程，不会出现卡顿或者穿模的问题。在做整机结构设计的时候，只需要在外壳对应拨块的位置开出宽度3毫米左右的拨杆槽，就能让拨块伸出外壳供用户操作，槽的两端预留0.3毫米的间隙，避免外壳公差影响拨块的全行程滑动。

　　不同于插件式的滑动开关，这款卧式贴片开关不需要在PCB上开安装孔，能够节省PCB的布线空间，背面的走线可以从开关本体下方通过，提升板上的空间利用率，对于高密度布线的小型控制板来说，这个设计优势十分明显。开关的绝缘电阻、耐压参数都符合常规低压电子电路的使用要求，能够在30V以下的直流回路中稳定工作，额定电流能够满足小功率电路的通断需求，不会出现触点烧蚀的问题。建模的时候把所有的圆角、拔模斜度都按照实际注塑件的工艺要求做了还原，基座和滑盖的配合卡扣位置也做了细节呈现，不管是用来做整机的结构干涉检查，还是用来做产品的爆炸图演示、装配工艺说明，都能直接调用，不需要再做额外的结构补全。
