LM2596直流降压电源转换模块结构

　　做嵌入式设备、小型工控板卡供电设计的工程师，基本都绕不开这类DC-DC降压模块的选型与结构适配，这次拆解还原的LM2596核心降压模块，是低压直流供电场景里普及率极高的方案，从学生做课程设计的智能小车供电，到工业现场小型传感器节点的电压适配，再到车载改装里的12V转5V外设供电，几乎都能看到它的身影。

　　从实际使用场景来看，这类模块的核心作用是把较高的直流输入电压，稳定转换成负载需要的较低直流电压，比如常见的输入12V/24V车载、工业开关电源输出，转换成5V/3.3V给单片机、传感器、小型显示屏这类低压器件供电，相比线性稳压方案，它的转换效率更高，带载能力更强，发热控制更优，不需要额外搭配大面积散热片就能满足3A以内的持续输出需求。

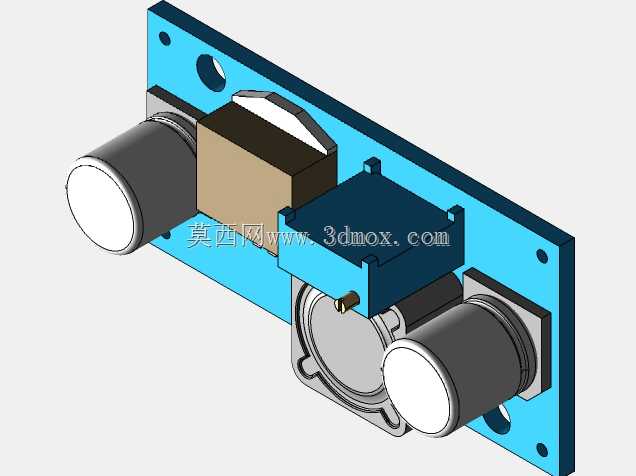

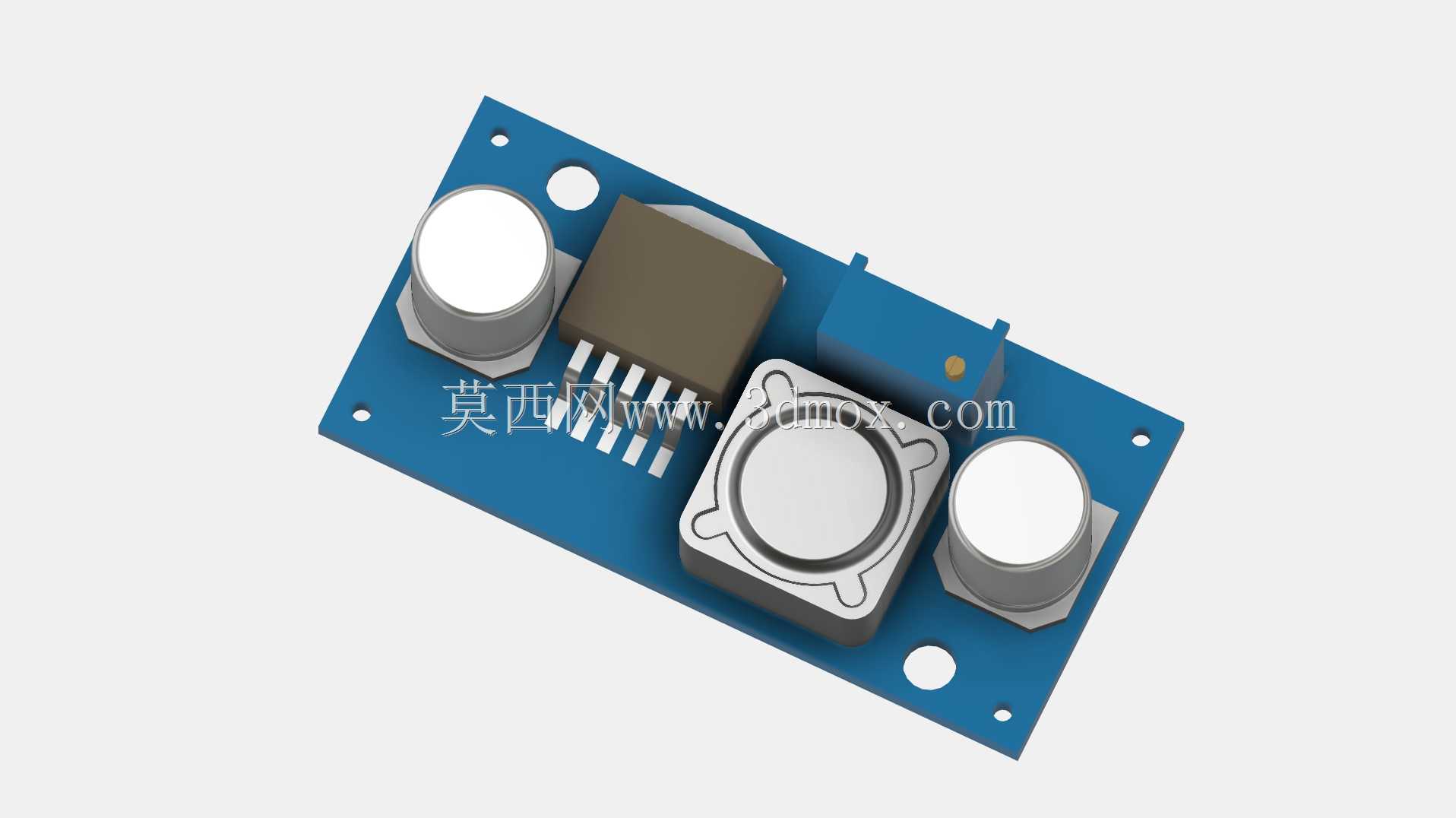

　　做这个三维结构还原的时候，最先要卡准的是PCB板的安装边界，整个模块的基板是标准的FR-4环氧板，四个角预留了直径3.2mm的固定安装孔，孔位的中心距严格匹配常用的塑料支撑柱、铜柱安装尺寸，不管是装在3D打印的设备外壳里，还是固定在工控设备的内部安装板上，都不需要额外打孔改孔，直接用M3螺丝就能完成固定。板上的元件布局完全遵循实际量产模块的排布逻辑：输入端的大容量电解电容紧贴输入引脚布置，尽可能缩短输入回路的走线长度，减少高频纹波的耦合；核心的LM2596稳压芯片布置在板卡中部，自带的散热焊盘与PCB上的铜箔散热区域充分接触，不需要额外加装外置散热片就能满足额定负载下的散热需求；输出端的电解电容与储能电感相邻布置，电感的磁屏蔽结构在模型里也做了还原，避免实际工作时的漏磁对周边敏感器件造成干扰；肖特基续流二极管紧贴芯片布置，缩短高频开关回路的路径，减少辐射干扰。

　　建模的时候特意还原了板上所有元件的实际高度差：最高的元件是两个直插电解电容，高度控制在11mm左右，中间的屏蔽功率电感高度比电容低2mm，稳压芯片加上自身塑封外壳的高度在8mm左右，板上的接线端子采用常用的5.08mm间距螺钉式端子，端子的高度与电容顶部齐平，整个模块的最高高度不超过12mm，在做设备内部结构布局的时候，只要预留13mm以上的垂直安装空间，就不会出现元件和外壳、上层板卡干涉的问题。

　　很多工程师在画设备结构的时候，经常忽略这类电源模块的实际占位，要么留的安装空间不够，要么固定孔位对不上，要么没给接线端子留出足够的接线操作空间，这个三维模型里特意把端子的接线螺钉操作空间做了标注，模块输入端在左、输出端在右的排布，也符合大部分设备内部走线从左进右出的布线习惯，布线的时候不需要绕线就能完成接线。另外板上预留的可调电位器位置也做了精准还原，电位器的调节旋钮高度比PCB板高4mm，在做外壳设计的时候，可以在对应位置开一个直径3mm的调节孔，不需要拆开设备就能用小螺丝刀调整输出电压，适配不同的负载电压需求。

　　从结构可靠性角度来看，整个模块的元件排布没有出现过高元件集中在板边的情况，重心落在PCB板的几何中心附近，即使设备有一定的振动，比如车载、移动机器人这类有持续振动的使用场景，也不会因为元件重心偏移导致板卡固定松动、元件引脚脱焊的问题。两个电解电容的引脚间距、焊盘尺寸都完全匹配实际元件的封装，在做结构干涉检查的时候，可以直接把这个模型调入装配体，检查电容和周边结构件的距离，避免出现装配时电容顶到外壳的问题。功率电感的磁环外壳做了圆角处理，模型里也还原了这个细节，不会出现尖锐棱角划伤导线的情况。

　　实际选型使用的时候，这类模块的输入电压范围覆盖4.5V到40V，输出电压可以在1.25V到37V之间连续可调，完全覆盖常用的低压直流供电需求，建模时还原的元件布局，也能帮结构工程师提前预判散热空间：芯片和电感是主要的发热元件，在布局的时候不要把热敏元件比如温度传感器、液晶显示屏紧贴这两个元件布置，预留至少2mm的空气对流空间，就能保证长时间满负载工作时的温度在合理范围内。另外板上的安装孔做了非金属化处理的结构还原，固定的时候用金属螺丝也不会造成板卡短路，不需要额外加绝缘垫圈，能减少装配时的零件数量，提升装配效率。
