HW-803型5V直流继电器控制模块结构

　　在低压电控回路的搭建场景里，这类5V直流继电器模块是弱电控制强电回路里最常用的中间转接部件，常出现在小型自动化试验台、智能家居控制模组、学生电子竞赛作品、小型工控扩展板的设计环节中，核心作用是通过5V的低压控制信号，实现对更高电压等级负载回路的通断切换，避免控制端直接接触高压回路带来的干扰与安全隐患，同时也能通过小电流信号驱动更大电流的负载通断，解决主控芯片IO口输出电流不足无法直接驱动负载的问题。

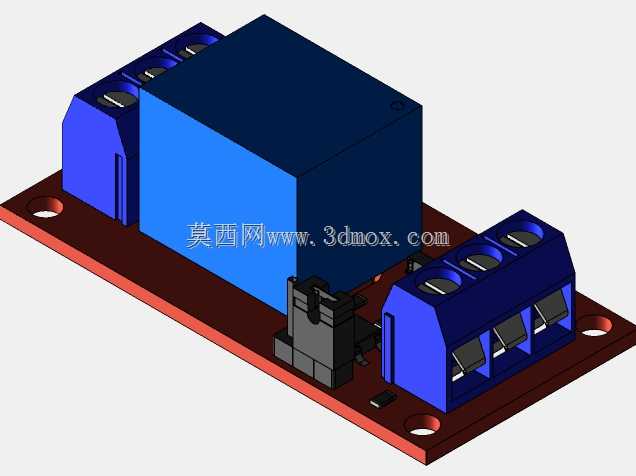

　　从实际使用的角度看，这个模块的设计完全围绕现场接线与安装的便利性展开，主体PCB板采用红板基材，板载核心的5V直流继电器元件，继电器本体采用蓝色塑封外壳，能对内部的电磁线圈、衔铁、触点结构形成有效防护，避免外界灰尘、金属碎屑落入触点间隙造成接触不良或者短路问题。PCB板两侧分别布置了对应的接线端子结构，输入端的端子用于连接5V控制信号与供电回路，输出端的端子用于连接被控制的负载回路，端子均采用带压线框的蓝色螺钉式接线座，接线时只需要将剥好的导线插入端子孔，拧紧顶部的螺钉就能完成可靠连接，不需要额外焊接，对于现场调试、临时改线的场景非常友好，能大幅减少接线的工作量。模块上还预留了标准的插针接口，可以直接和常见的杜邦线匹配，方便和单片机开发板、控制核心板直接插接，不需要额外做转接排线。

　　在尺寸设计上，这块PCB的长宽尺寸控制在50.9x25.5mm，安装孔的孔间距为45x20.5mm，四个安装孔布置在PCB板的四个角位，孔位尺寸适配常用的M3或者M2.5螺丝固定，不管是安装在标准的DIN导轨转接座上，还是直接用铜柱固定在设备内部的安装平面上，都能找到合适的固定位置，不会和周边的其他元件产生安装干涉。设计时特意将继电器主体布置在PCB的中心位置，将重量较大的元件居中放置，能减少安装后PCB板的受力变形，同时将高低压的接线端子分别布置在PCB的两侧，能在物理空间上拉开控制侧与负载侧的距离，减少高压回路对低压控制信号的电磁干扰，避免出现信号误触发的问题。

　　从结构细节来看，模块上的继电器元件采用卧式贴装焊接，引脚穿过PCB板后在背面做焊盘固定，焊接强度足够应对日常使用中的震动场景，不会因为设备运输、运行中的震动导致元件引脚脱焊。接线端子的焊盘都做了加大处理，能承受接线时的螺钉拧紧力矩，不会因为拧螺丝的力量过大导致焊盘从PCB上脱落。模块上没有多余的冗余结构，所有元件都围绕功能实现做布局，整体厚度控制在较低的水平，安装时不需要预留过大的垂直空间，对于内部空间紧凑的小型控制设备来说，这个尺寸优势非常明显，能有效节省设备内部的安装空间。

　　在实际选型使用时，这类模块可以直接作为控制回路的中间级，不需要额外搭建继电器的外围驱动电路，模块内部已经集成了对应的续流保护、指示灯电路，控制信号输入时能直观看到模块的工作状态，排查故障时可以直接通过指示灯判断模块是否正常吸合，减少故障排查的时间。设计建模时完全还原了实物的安装尺寸、元件位置、接线端子的开口位置，不管是做设备内部的结构排布校验，还是做安装干涉检查，都能直接调用这个模型完成布局验证，不需要再手动测量实物尺寸，能大幅缩短结构设计的周期，避免因为尺寸测量误差导致安装时出现孔位不对、元件干涉的问题。
